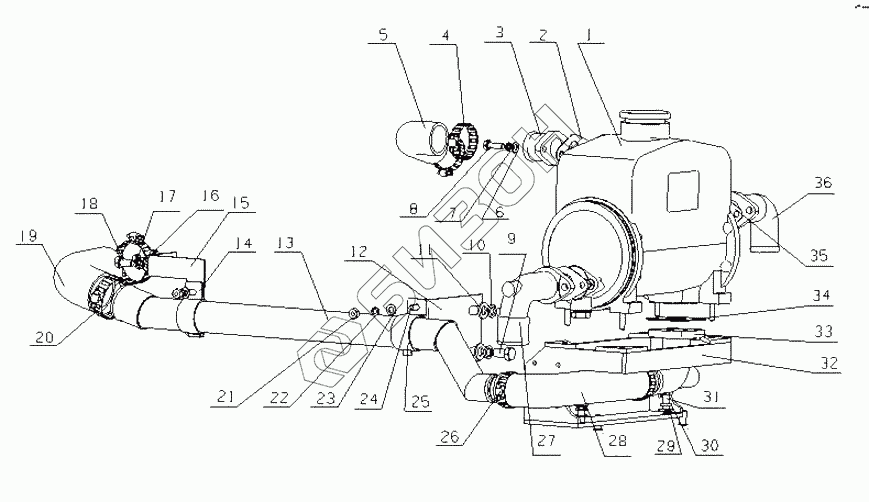

Графический каталог запасных частей к технике: Yuchai YC4108C (D7400). D7400-1312000 Теплообменник водяного привода
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D7400-1312100 | Радиатор отопителя |
Загрузка ...
|
|
| 2 | 620-1312004 | Прокладка |
Загрузка ...
|
|
| 3 | D7400-1314002 | Соединение для водяной трубки |
Загрузка ...
|
|
| 4 | Q67650 | Хомут d50 |
Загрузка ...
|
|
| 5 | D7400-1312003 | Резиновая трубка |
Загрузка ...
|
|
| 6 | Q40108 | Шайба 8 |
Загрузка ...
|
|
| 7 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 8 | Q150B0825 | Болт M8x25 |
Загрузка ...
|
|
| 9 | Q150B1222 | Болт M12X22 |
Загрузка ...
|
|
| 10 | Q40312 | Шайба 12 |
Загрузка ...
|
|
| 11 | Q40112 | Шайба 12 |
Загрузка ...
|
|
| 12 | D7400-1315261 | Опорная пластина |
Загрузка ...
|
|
| 13 | D7400-1312030 | Сварная трубка водоотвода |
Загрузка ...
|
|
| 14 | D7400-1315252 | Зажим |
Загрузка ...
|
|
| 15 | D7400-1315251 | Опорная пластина |
Загрузка ...
|
|
| 16 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 17 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 18 | Q151B1020 | Болт M10x20 |
Загрузка ...
|
|
| 19 | D7400-1312022 | Соеденительная резиновая трубка |
Загрузка ...
|
|
| 20 | Q67664 | Петля обруча |
Загрузка ...
|
|
| 21 | Q340B08 | Гайка М8 |
Загрузка ...
|
|
| 22 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 23 | Q40108 | Шайба 8 |
Загрузка ...
|
|
| 24 | Q150B0830 | Бoлт M8x30 |
Загрузка ...
|
|
| 25 | D7400-1315262 | Зажим |
Загрузка ...
|
|
| 26 | Q67650 | Хомут d50 |
Загрузка ...
|
|
| 27 | D7400-1312006 | Коленчатый патрубок водопроводной трубы |
Загрузка ...
|
|
| 28 | D7400-1312021A | Соеденительная резиновая трубка |
Загрузка ...
|
|
| 29 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 30 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 31 | Q151B1025 | Болт M10x20 |
Загрузка ...
|
|
| 32 | D7400-1312210 | Кронштеин радиатора отопителя |
Загрузка ...
|
|
| 33 | D7400-1312005 | Соеденитель выпуска воды |
Загрузка ...
|
|
| 34 | 620-1312004 | Прокладка |
Загрузка ...
|
|
| 35 | D7400-1312001 | Соеденительная прокладка для водяной трубки |
Загрузка ...
|
|
| 36 | D7400-1312004A | Соеденитель водопроводной трубы |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
