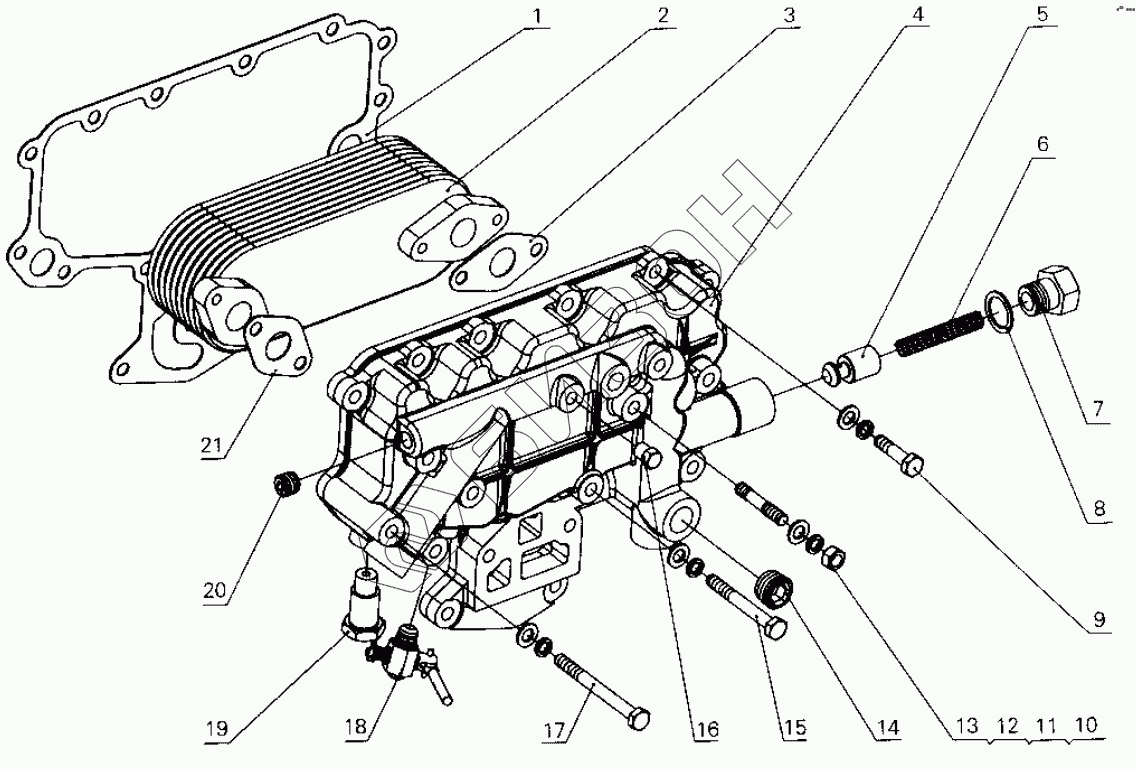

Графический каталог запасных частей к технике: Yuchai YC4112ZQ (ZLQ). 530-1013000C Oil cooler assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 530-1013012A Прокладка крышки маслоохладителя
Загрузка ...
2 530-1013020A Сердцевина масляного радиатора
Загрузка ...
3 530-1013017 Прокладка
Загрузка ...
4 530-1013011C Крышка охладителя масла
Загрузка ...
5 530-1013014 Клапан сброса избыточного давления
Загрузка ...
6 530-1013015 Пружина клапана прохода
Загрузка ...
7 530-1013016 Винтовая пробка клапана прохода
Загрузка ...
8 GB/T3541 Washer 20
Загрузка ...
9 Q150B0832 Болт
Загрузка ...
10 Q1240835 Болт M8x35
Загрузка ...
11 Q340B08 Гайка М8
Загрузка ...
12 Q40108 Шайба 8
Загрузка ...
13 Q40308 Шайба 8
Загрузка ...
14 Q61904 Резьбовая заглушка 1/2
Загрузка ...
15 Q150B0865 Болт M8x65
Загрузка ...
16 Q618B01 Пробка NPT1/8
Загрузка ...
17 Q150B0880 Болт M8x80
Загрузка ...
18 231-1305000 Кран водоспуска
Загрузка ...
19 E0200-3509013 Соединительная трубка
Загрузка ...
20 Q61902 Винтовая пробка NPT1/4
Загрузка ...
21 530-101308 Washer
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
