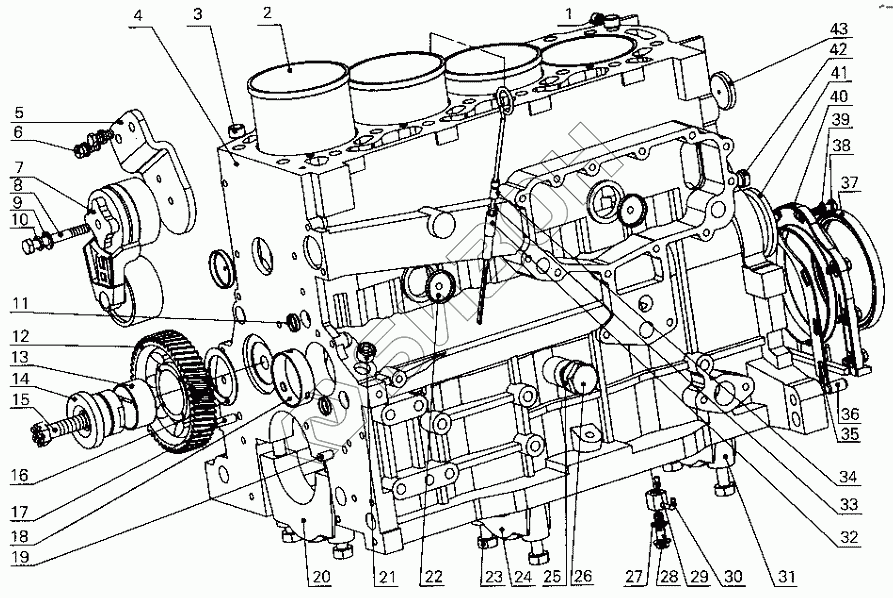

Графический каталог запасных частей к технике: Yuchai YC4112ZQ (ZLQ). G0100-1002000 Cylinder block assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Q61902 | Винтовая пробка NPT1/4 |
Загрузка ...
|
|
| 2 | G0100-1002026 | Cylinder liner |
Загрузка ...
|
|
| 3 | 150-1002011 | Расположение подшипника |
Загрузка ...
|
|
| 4 | B30-1002015A | Cylinder block |
Загрузка ...
|
|
| 5 | B30-1002052 | Bracket |
Загрузка ...
|
|
| 6 | Q150B1025 | Болт M10x25 |
Загрузка ...
|
|
| 7 | 3430-1002045 | Belt tensional pulley |
Загрузка ...
|
|
| 8 | Q150B1025 | Болт M10x25 |
Загрузка ...
|
|
| 9 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 10 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 11 | 150-1002013 | Пробка шарового типа |
Загрузка ...
|
|
| 12 | 150-1002041 | Idle gear |
Загрузка ...
|
|
| 13 | 150-1002043 | Втулка промежуточной шестерни |
Загрузка ...
|
|
| 14 | 150-1002042 | Промежуточная шестерня |
Загрузка ...
|
|
| 15 | 530-1002044A | Болт промежуточной шестерни |
Загрузка ...
|
|
| 16 | 150-1002045 | Фрикционная пластина промежуточной шестерни |
Загрузка ...
|
|
| 17 | 150-1002025 | Установочный штифт |
Загрузка ...
|
|
| 18 | 150-1002012 | Camshaft bushing |
Загрузка ...
|
|
| 19 | 150-1002028 | Втулка распредвала II |
Загрузка ...
|
|
| 20 | 150-1002024 | Основная крышка подшипника |
Загрузка ...
|
|
| 21 | 150-1002022 | Пробка резьбовая |
Загрузка ...
|
|
| 22 | 150-1002019 | Пробка шарового типа |
Загрузка ...
|
|
| 23 | 530-1002017 | Болт основной крышки подшипника |
Загрузка ...
|
|
| 24 | 150-1002023 | Главная крышка подшипника осевого давления |
Загрузка ...
|
|
| 25 | Q40122 | Washer 22 |
Загрузка ...
|
|
| 26 | 530-1002027 | Пробка возврата масла |
Загрузка ...
|
|
| 27 | 430-10020163 | Washer |
Загрузка ...
|
|
| 28 | G0100-1002162 | Болт |
Загрузка ...
|
|
| 29 | Q5220512 | Pin 5x12 |
Загрузка ...
|
|
| 30 | G0100-1002162 | Болт |
Загрузка ...
|
|
| 31 | 150-1002014 | Основная крышка подшипника (Задняя) |
Загрузка ...
|
|
| 32 | 530-1002081 | Рукав масляного щупа |
Загрузка ...
|
|
| 33 | 6105Q-1002082 | Кольцевая прокладка |
Загрузка ...
|
|
| 34 | B30-1002090 | Индикатор уровня масла |
Загрузка ...
|
|
| 35 | 150-1002063A | Прокладка заднего сиденья сальника |
Загрузка ...
|
|
| 36 | 150-1002016 | Установочный штифт |
Загрузка ...
|
|
| 37 | 150-1002062 | Сальник коленвала задний |
Загрузка ...
|
|
| 38 | Q150B0825 | Болт M8x25 |
Загрузка ...
|
|
| 39 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 40 | G0100-1002061 | Crankshaft rear oil seal seat |
Загрузка ...
|
|
| 41 | 530-1002029 | Крышка осевого люфта распределительного вала |
Загрузка ...
|
|
| 42 | Q61904 | Резьбовая заглушка 1/2 |
Загрузка ...
|
|
| 43 | 150-1002021 | Пробка шарового типа |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
