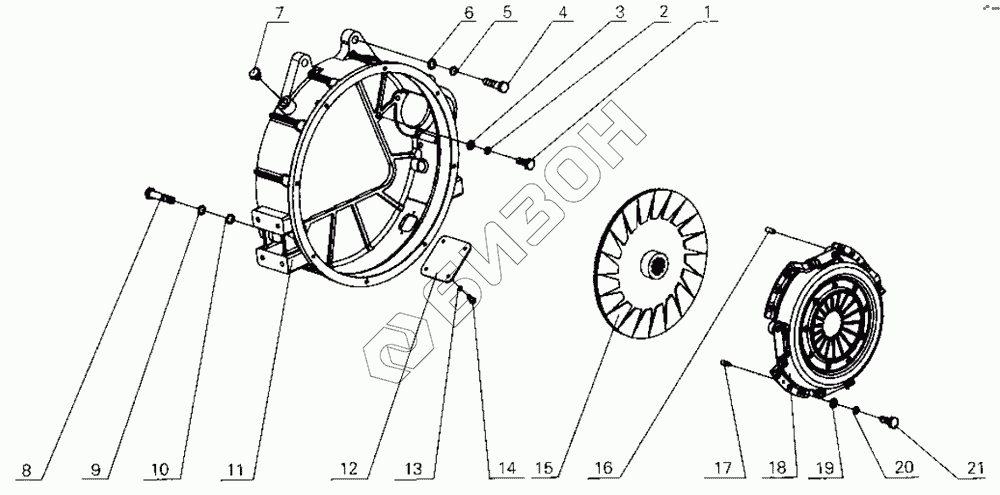

Графический каталог запасных частей к технике: Yuchai YC4112ZQ (ZLQ). G0100-1600000 Clutch assembly
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Q150B1235 | Болт М12х35 |
Загрузка ...
|
|
| 2 | Q40312 | Шайба 12 |
Загрузка ...
|
|
| 3 | Q40112 | Шайба 12 |
Загрузка ...
|
|
| 4 | Q150B1655 | Bolt M16x55 |
Загрузка ...
|
|
| 5 | Q40316 | Шайба 16 |
Загрузка ...
|
|
| 6 | Q40116 | Шайба 16 |
Загрузка ...
|
|
| 7 | Q617B18 | Screw plug M18x 1.5 |
Загрузка ...
|
|
| 8 | Q150B1670 | Bolt M16x70 |
Загрузка ...
|
|
| 9 | Q40316 | Шайба 16 |
Загрузка ...
|
|
| 10 | Q40116 | Шайба 16 |
Загрузка ...
|
|
| 11 | G0100-1600015 | Flywheel case |
Загрузка ...
|
|
| 11 | G0200-1600015 | Картер маховика |
Загрузка ...
|
|
| 12 | 384C-1600018 | Обшивочный лист |
Загрузка ...
|
|
| 13 | Q40306 | Шайба 6 |
Загрузка ...
|
|
| 14 | Q150B0616 | Болт M6x16 |
Загрузка ...
|
|
| 15 | 370E-1600032 | Clutch driven plate assembly |
Загрузка ...
|
|
| 15 | A30-1600032 | Clutch driven plate assembly |
Загрузка ...
|
|
| 15 | A30-1600031 | Головка сцепления и нажимной диск в сборе |
Загрузка ...
|
|
| 16 | 330-1600032 | Центровочный штифт |
Загрузка ...
|
|
| 17 | 330-1600033 | Центровочный штифт |
Загрузка ...
|
|
| 18 | 370E-1600031 | Сцепление и нажимной диск в сборе |
Загрузка ...
|
|
| 19 | 430-1600031 | Шайба |
Загрузка ...
|
|
| 20 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 21 | Q150B1030 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
