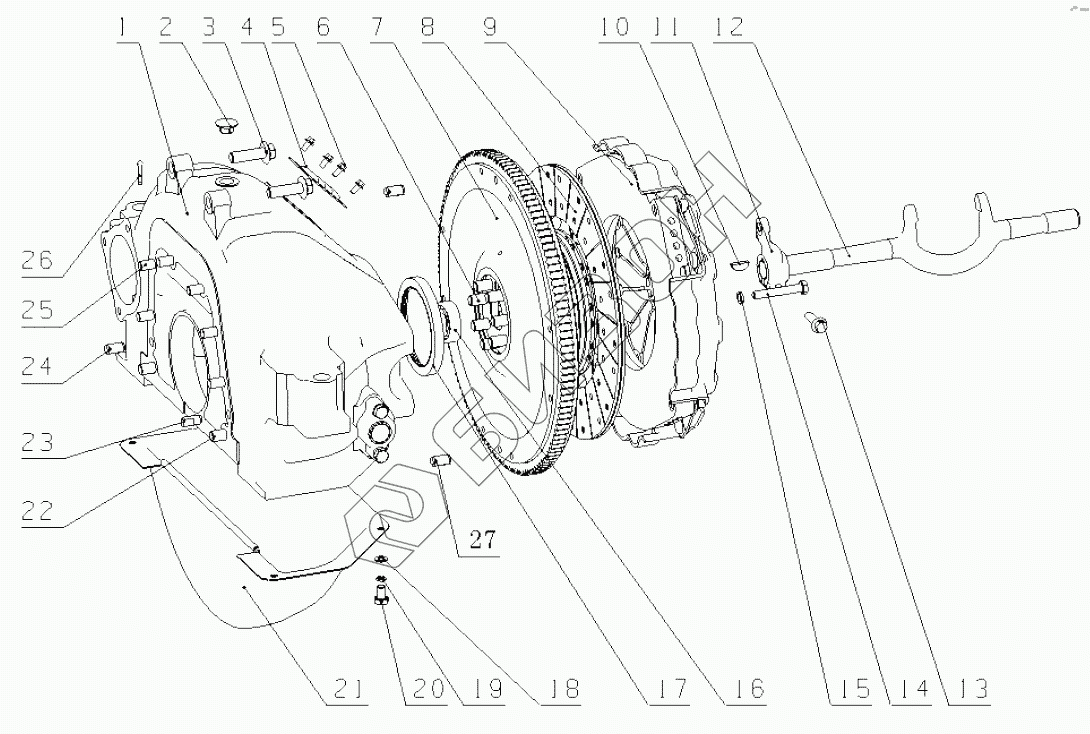

Графический каталог запасных частей к технике: Yuchai YC4D120-20. D0103-1600000 Clutch Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D0103-1600340S | Clutch case subassembly |
Загрузка ...
|
|
| 2 | L3800-1600411 | Блокировка |
Загрузка ...
|
|
| 3 | Q1841445TF2 | Болт |
Загрузка ...
|
|
| 4 | B3000-1600021 | Крышка |
Загрузка ...
|
|
| 5 | Q1840612 | Болт |
Загрузка ...
|
|
| 6 | 330-1005044 | Болт маховика |
Загрузка ...
|
|
| 7 | D07D1-1005360 | Flywheel and gear ring subassembly |
Загрузка ...
|
|
| 8 | D32-1600200 | Часть ведомого диска сцепления |
Загрузка ...
|
|
| 9 | D32-1600050 | Сборочный узел сцепления и нажимной диск |
Загрузка ...
|
|
| 10 | Q5500625 | Сухарь |
Загрузка ...
|
|
| 11 | 648-1600043 | Clutch release fork arm |
Загрузка ...
|
|
| 12 | 648-1600042 | Clutch release fork |
Загрузка ...
|
|
| 13 | Q1841035 | Болт M 10x35 |
Загрузка ...
|
|
| 14 | Q/YC1821022TF2 | Болт |
Загрузка ...
|
|
| 15 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 16 | GB/T276-6205-2RS | Подшипник |
Загрузка ...
|
|
| 17 | YC209-100125FL | Сальник 100х125 |
Загрузка ...
|
|
| 18 | Q40108 | Шайба 8 |
Загрузка ...
|
|
| 19 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 20 | Q150B0816 | Болт M8x16 |
Загрузка ...
|
|
| 21 | D32-1600017 | Нижняя головка сцепления |
Загрузка ...
|
|
| 22 | Q1841450TF2 | Болт М14х50 |
Загрузка ...
|
|
| 23 | 6105Q-1600011 | Плоский палец |
Загрузка ...
|
|
| 24 | YC24-B1224 | Цилиндрический палец 12х24 |
Загрузка ...
|
|
| 25 | Q1841250TF2 | Болт М12х50 |
Загрузка ...
|
|
| 26 | Q5004020 | Контакт |
Загрузка ...
|
|
| 27 | YC24-B1022 | Контакт 10x22 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
