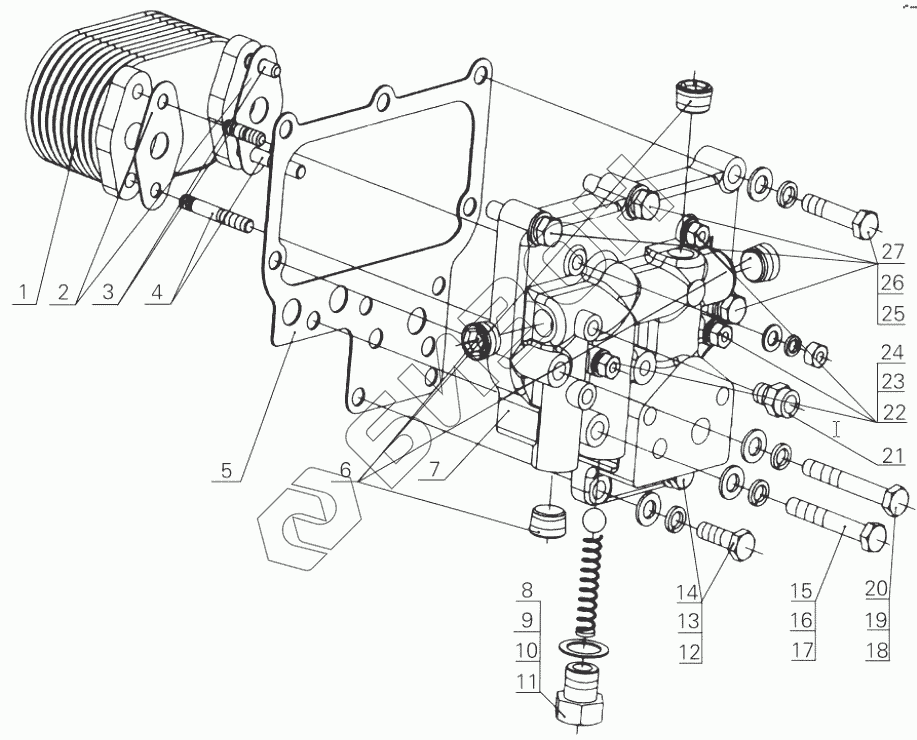

Графический каталог запасных частей к технике: Yuchai YC4D. D30-1013000A Oil cooler assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 D30-1013013 Сердцевина масляного радиатора
Загрузка ...
2 D30-1013014 Шайба
Загрузка ...
3 Q1200820 Шпилька M8x20
Загрузка ...
4 Q1200845 Болт M8x45
Загрузка ...
5 D30-1013012A Прокладка крышки маслоохладителя
Загрузка ...
6 Q61904 Резьбовая заглушка 1/2
Загрузка ...
7 D30-1013011A Oil cooler cover
Загрузка ...
8 GB/T308-14G100b Стальной шар 14G100B
Загрузка ...
9 530-1013015 Пружина клапана прохода
Загрузка ...
10 D30-1013017 Шайба
Загрузка ...
11 530-1013016 Винтовая пробка клапана прохода
Загрузка ...
12 Q40110 Шайба 10
Загрузка ...
13 Q40310 Шайба 10
Загрузка ...
14 Q150B1030 Болт
Загрузка ...
15 Q40110 Шайба 10
Загрузка ...
16 Q40310 Шайба 10
Загрузка ...
17 Q150B1065 Болт
Загрузка ...
18 Q40110 Шайба 10
Загрузка ...
19 Q40310 Шайба 10
Загрузка ...
20 Q150B1070 Болт
Загрузка ...
21 6QA1-1002174 Соединитель труб
Загрузка ...
22 Q40108 Шайба 8
Загрузка ...
23 Q40308 Шайба 8
Загрузка ...
24 Q340B08 Гайка М8
Загрузка ...
25 Q40110 Шайба 10
Загрузка ...
26 Q40310 Шайба 10
Загрузка ...
27 Q150B1045 Болт М10х45
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
