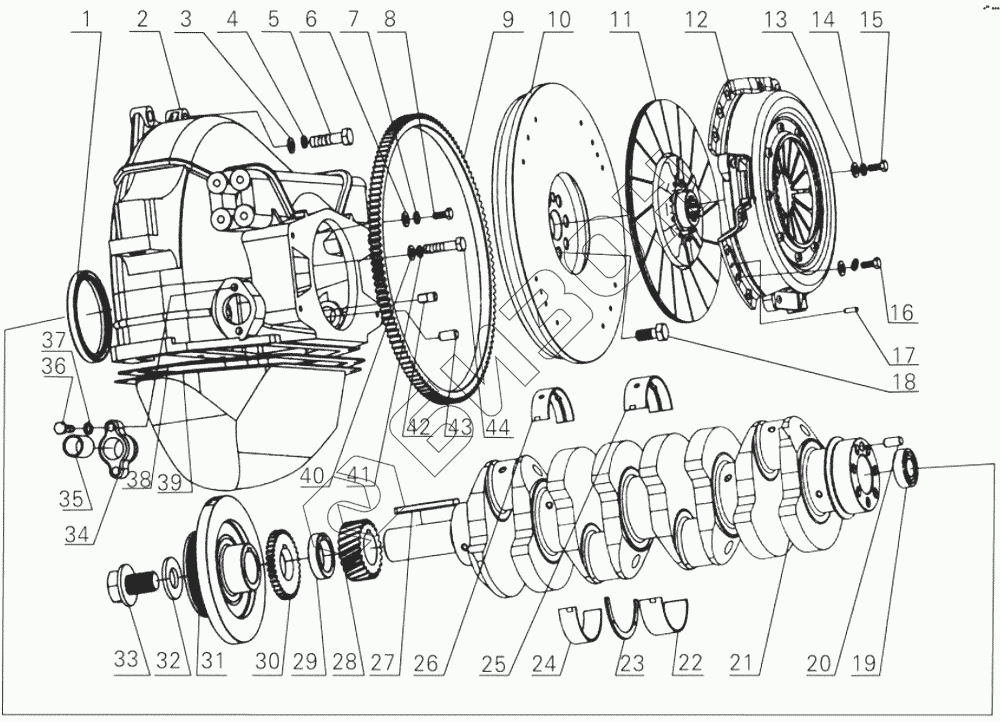

Графический каталог запасных частей к технике: Yuchai YC4D. D32-1005000 Crankshaft and flywheel assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB9877.1-88 | Oil seal FB100x125x12F |
Загрузка ...
|
|
| 2 | D0200-1600015A | Clutch case |
Загрузка ...
|
|
| 3 | Q40114 | Шайба 14 |
Загрузка ...
|
|
| 4 | Q40314 | Шайба 14 |
Загрузка ...
|
|
| 5 | Q150B1455 | Болт M14X55 |
Загрузка ...
|
|
| 6 | Q40108 | Шайба 8 |
Загрузка ...
|
|
| 7 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 8 | Q150B0816 | Болт M8x16 |
Загрузка ...
|
|
| 9 | 532-1005062A | Кольцо шестерни маховика |
Загрузка ...
|
|
| 10 | D32-1005061A | Flywheel |
Загрузка ...
|
|
| 11 | D32-1600200 | Часть ведомого диска сцепления |
Загрузка ...
|
|
| 12 | D32-1600050 | Сборочный узел сцепления и нажимной диск |
Загрузка ...
|
|
| 13 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 14 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 15 | Q/YC1821022 | Bolt M10x22 |
Загрузка ...
|
|
| 16 | Q/YC1821028 | Болт M10x28 |
Загрузка ...
|
|
| 17 | Q5221022 | Pin B10x20 |
Загрузка ...
|
|
| 18 | 330-1005044 | Болт маховика |
Загрузка ...
|
|
| 19 | GB/T276-6205-Z | Antifriction bearing 6205-Z |
Загрузка ...
|
|
| 20 | 6105Q-1005042 | Установочный штифт |
Загрузка ...
|
|
| 21 | D0800-1005001 | Crankshaft |
Загрузка ...
|
|
| 22 | D30-1005057 | Нижний подшипник (Широкий) |
Загрузка ...
|
|
| 23 | 6105Q-1005058A | Упорный вкладыш коленчатого вала |
Загрузка ...
|
|
| 24 | D30-1005055 | Нижний подшипник (Узкий) |
Загрузка ...
|
|
| 25 | D30-1005056A | Верхний подшипник (Широкий) |
Загрузка ...
|
|
| 26 | D30-1005054 | Верхний подшипник (Узкий) |
Загрузка ...
|
|
| 27 | Q5511296 | Key 12x96 |
Загрузка ...
|
|
| 28 | 6105Q-1005021 | Распределительная шестерня коленчатого вала |
Загрузка ...
|
|
| 29 | D30-1005023 | Распорная втулка |
Загрузка ...
|
|
| 30 | D30-1005022 | Ведущая шестерня привода маслонасоса |
Загрузка ...
|
|
| 31 | D30-1005030 | Pulley damper assembly |
Загрузка ...
|
|
| 32 | D30-1005051 | Damper tightening bolt gasket |
Загрузка ...
|
|
| 33 | D30-1005052 | Damper tightening bolt |
Загрузка ...
|
|
| 34 | 6105Q-1600021 | Clutch fork flange |
Загрузка ...
|
|
| 35 | 6105Q-1600022 | Clutch fork bushing |
Загрузка ...
|
|
| 36 | Q150B1035 | Болт M10x35 |
Загрузка ...
|
|
| 37 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 38 | 630-1600018 | Small cover gasket |
Загрузка ...
|
|
| 39 | 6105Q-1600017 | Clutch bottom cover |
Загрузка ...
|
|
| 40 | Q40112 | Шайба 12 |
Загрузка ...
|
|
| 41 | Q40312 | Шайба 12 |
Загрузка ...
|
|
| 42 | 6105Q-1600011 | Плоский палец |
Загрузка ...
|
|
| 43 | Q5221224 | Штифт 12x24 |
Загрузка ...
|
|
| 44 | Q150B1250 | M12x50 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
