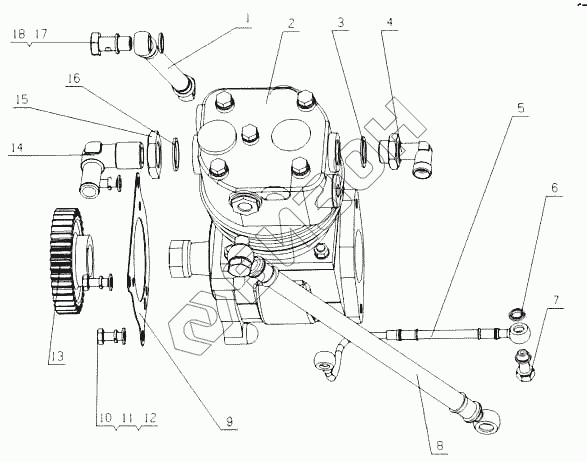

Графический каталог запасных частей к технике: Yuchai YC4E140-30 (E24FB). E25JA-3509000 Пневматический компрессор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 231-3509024A Впускная водопроводная трубка воздушного компрессора
Загрузка ...
2 E0300-3509100A Воздушный компрессор для торможения в сборе
Загрузка ...
3 Q/YC901-3C22 Шайба 22
Загрузка ...
4 E0208-3509070 Сустав отверстия для выпуска воздуха в сборе
Загрузка ...
5 E0200-3509030B Входная масленная трубка воздушного компрессора
Загрузка ...
6 Q/YC149-10 Уплотнительная шайба d10
Загрузка ...
7 150-3509023 Болт подачи масла
Загрузка ...
8 1531-3509024A Впускная водопроводная трубка воздушного компрессора
Загрузка ...
9 B30-3509002 Прокладка компрессора
Загрузка ...
10 Q150B0820TF2 Болт M 8X20
Загрузка ...
11 Q40308 Шайба 8
Загрузка ...
12 Q40108 Шайба 8
Загрузка ...
13 G2100-3509001 Шестерня воздушного компрессора
Загрузка ...
14 232C-3509010A Воздушная трубка соеденяющая с компрессором
Загрузка ...
15 G3220-3509017 Зажимная гайка
Загрузка ...
16 G4606-3509014 Уплотнительная шайба
Загрузка ...
17 6QA6-1307017 Болт с водяной канавкой
Загрузка ...
18 Q/YC149-14 Комбинированная уплотнительная шайба 14
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
