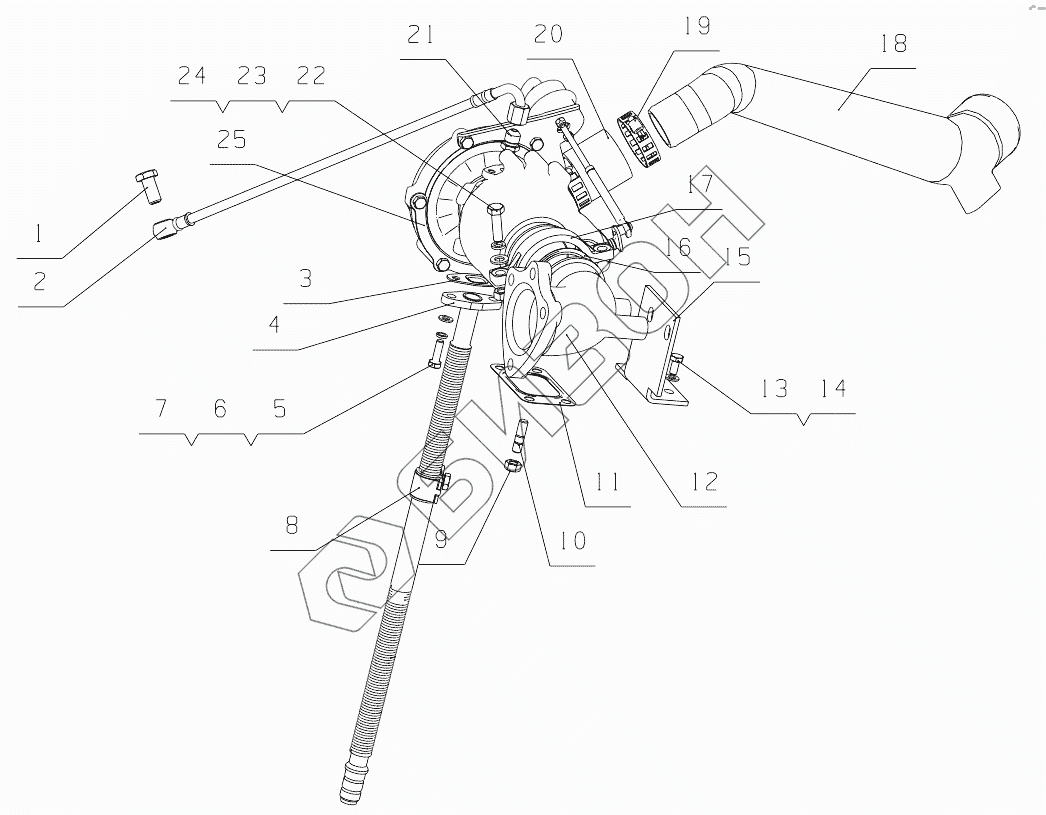

Графический каталог запасных частей к технике: Yuchai YC4G180-20. G0405-1118000 Turbocharger Assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 Q/YC901-1C1415 Болт M14x1.5
Загрузка ...
2 1530-1118040C Впускная трубка маслопровода турбонагнетателя
Загрузка ...
3 B3000-1118041 Прокладка
Загрузка ...
4 G0100-1118340 Возвратная трубка маслопровода турбонагнетателя
Загрузка ...
5 Q150B0825TF2 Бoлт M8x25
Загрузка ...
6 Q40308 Шайба 8
Загрузка ...
7 Q40108 Шайба 8
Загрузка ...
8 G0100-1118080A Сборочный узел зажима трубы
Загрузка ...
9 GB/T6171-1010-A1-50 Гайка
Загрузка ...
10 150-1118011 Шпилька
Загрузка ...
11 B30-1118012 Прокладка турбонагнетателя
Загрузка ...
12 G0206-1118071A Соединение задней выхлопной турбины
Загрузка ...
13 Q150B0816TF2 Болт М8х16
Загрузка ...
14 Q40108 Шайба 8
Загрузка ...
15 G0207-1118075 Кронштеин выпускного соединения труб
Загрузка ...
16 G0100-1118073A Прокладка
Загрузка ...
17 G0100-1118072C Стопорное кольцо
Загрузка ...
18 G02A1-1008032 Соеденительная трубка выпуска воздуха компрессора
Загрузка ...
19 Q67664 Петля обруча
Загрузка ...
20 231-1008018B Выпускная мягкая трубка воздушного компрессора
Загрузка ...
21 E0200-1118031 Входной маслопровод турбонагнетателя
Загрузка ...
22 Q150B1035TF2 Болт M10x35
Загрузка ...
23 Q40310 Шайба 10
Загрузка ...
24 Q40110 Шайба 10
Загрузка ...
25 G0400-1118020C-135 Turbocharger
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
