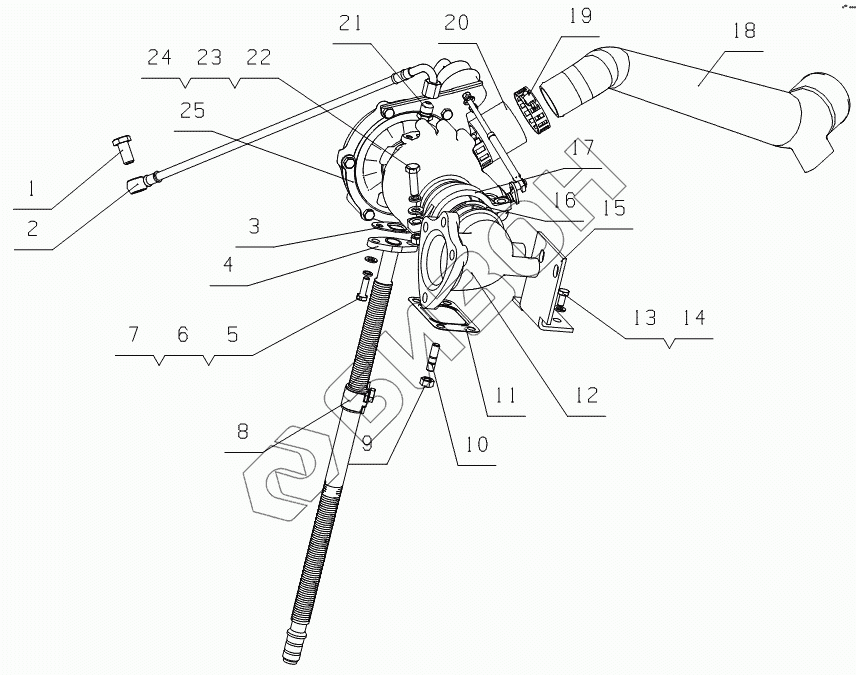

Графический каталог запасных частей к технике: Yuchai YC4G180-20 (G0803). G0405-1118000 Turbocharger Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Q/YC901-1C1415 | Болт M14x1.5 |
Загрузка ...
|
|
| 2 | 1530-1118040C | Впускная трубка маслопровода турбонагнетателя |
Загрузка ...
|
|
| 3 | B3000-1118041 | Прокладка |
Загрузка ...
|
|
| 4 | G0100-1118340 | Возвратная трубка маслопровода турбонагнетателя |
Загрузка ...
|
|
| 5 | Q150B0825TF2 | Бoлт M8x25 |
Загрузка ...
|
|
| 6 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 7 | Q40108 | Шайба 8 |
Загрузка ...
|
|
| 8 | G0100-1118080A | Сборочный узел зажима трубы |
Загрузка ...
|
|
| 9 | GB/T6171-1010-A1-50 | Гайка |
Загрузка ...
|
|
| 10 | 150-1118011 | Шпилька |
Загрузка ...
|
|
| 11 | B30-1118012 | Прокладка турбонагнетателя |
Загрузка ...
|
|
| 12 | G0206-1118071A | Соединение задней выхлопной турбины |
Загрузка ...
|
|
| 13 | Q150B0816TF2 | Болт М8х16 |
Загрузка ...
|
|
| 14 | Q40108 | Шайба 8 |
Загрузка ...
|
|
| 15 | G0207-1118075 | Кронштеин выпускного соединения труб |
Загрузка ...
|
|
| 16 | G0100-1118073A | Прокладка |
Загрузка ...
|
|
| 17 | G0100-1118072C | Стопорное кольцо |
Загрузка ...
|
|
| 18 | G02A1-1008032 | Соеденительная трубка выпуска воздуха компрессора |
Загрузка ...
|
|
| 19 | Q67664 | Петля обруча |
Загрузка ...
|
|
| 20 | 231-1008018B | Выпускная мягкая трубка воздушного компрессора |
Загрузка ...
|
|
| 21 | E0200-1118031 | Входной маслопровод турбонагнетателя |
Загрузка ...
|
|
| 22 | Q150B1035TF2 | Болт M10x35 |
Загрузка ...
|
|
| 23 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 24 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 25 | G0400-1118020C-135 | Turbocharger |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
