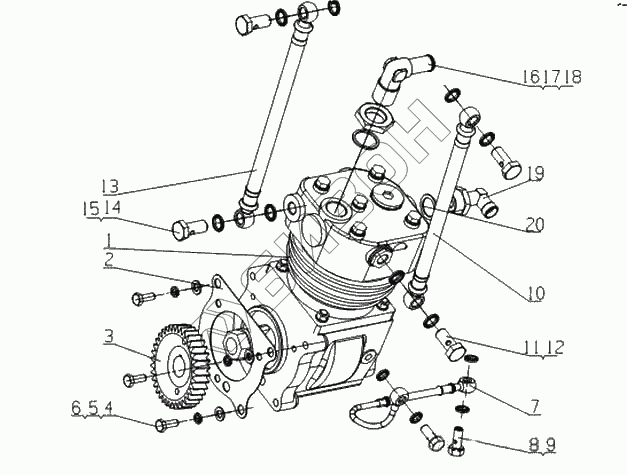

Графический каталог запасных частей к технике: Yuchai YC4G180-30 (G2H0B). G2HNA-3509000 Пневматический компрессор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G0206-3509100 | Воздушный компрессор |
Загрузка ...
|
|
| 2 | B30-3509002 | Прокладка компрессора |
Загрузка ...
|
|
| 3 | G2100-3509001 | Шестерня воздушного компрессора |
Загрузка ...
|
|
| 4 | Q150B0820TF2 | Болт M8x20 |
Загрузка ...
|
|
| 5 | Q40108 | Шайба 8 |
Загрузка ...
|
|
| 6 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 7 | E0200-3509030B | Входная масленная трубка воздушного компрессора |
Загрузка ...
|
|
| 8 | 150-3509023 | Болт подачи масла |
Загрузка ...
|
|
| 9 | Q/YC149-10 | Уплотнительная шайба d10 |
Загрузка ...
|
|
| 10 | 231-3509024A | Впускная водопроводная трубка воздушного компрессора |
Загрузка ...
|
|
| 11 | 6QA6-1307017 | Болт с водяной канавкой |
Загрузка ...
|
|
| 12 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 |
Загрузка ...
|
|
| 13 | 151-3509024 | Впускная водопроводная трубка воздушного компрессора |
Загрузка ...
|
|
| 14 | 6QA6-1307017 | Болт с водяной канавкой |
Загрузка ...
|
|
| 15 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 |
Загрузка ...
|
|
| 16 | 232C-3509010A | Воздушная трубка соеденяющая с компрессором |
Загрузка ...
|
|
| 17 | G3220-3509017 | Зажимная гайка |
Загрузка ...
|
|
| 18 | G4606-3509014 | Уплотнительная шайба |
Загрузка ...
|
|
| 19 | E0208-3509070 | Сустав отверстия для выпуска воздуха в сборе |
Загрузка ...
|
|
| 20 | Q/YC901-3C22 | Шайба 22 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
