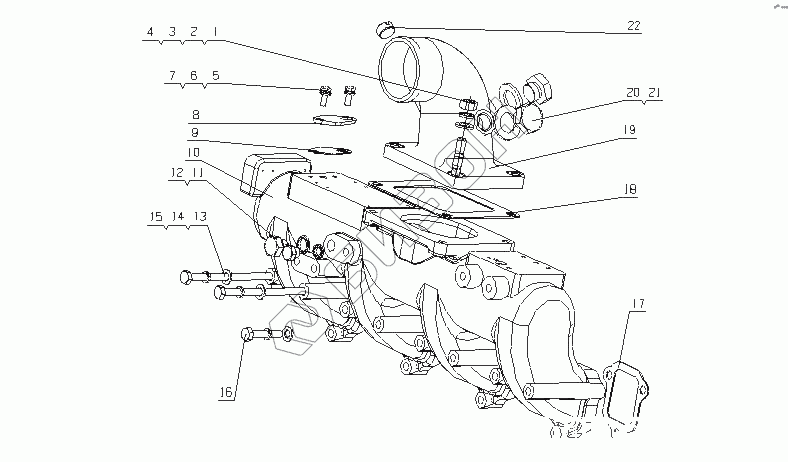

Графический каталог запасных частей к технике: Yuchai YC4G220-20 (G20JA). G20JA-1008100 Часть впускной трубы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Q1201040 | Q1201040 | Шпилька M10x40 |
Загрузка ...
|
|
| 1 | Q340B10 | Гайка М10 |
Загрузка ...
|
|
| 2 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 3 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 4 | Q1201030 | Шпилька M10x30 |
Загрузка ...
|
|
| 5 | Q150B0616 | Болт M6x16 |
Загрузка ...
|
|
| 6 | Q40106 | Шайба 6 |
Загрузка ...
|
|
| 7 | Q40306 | Шайба 6 |
Загрузка ...
|
|
| 8 | G2200-1008118 | Защитная крышка |
Загрузка ...
|
|
| 9 | G2200-1008119 | Прокладка защитной крышки |
Загрузка ...
|
|
| 10 | G2000-1008101D | Впускная воздушная трубка |
Загрузка ...
|
|
| 11 | Q/YC198-14 | Пробка M14x1.5 |
Загрузка ...
|
|
| 12 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 |
Загрузка ...
|
|
| 13 | Q150B08120 | Болт M 8X120 |
Загрузка ...
|
|
| 14 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 15 | Q40108 | Шайба 8 |
Загрузка ...
|
|
| 16 | Q150B0845 | Болт M8X45 |
Загрузка ...
|
|
| 17 | G2000-1008104 | Прокладка впускного коллектора |
Загрузка ...
|
|
| 18 | 1530-1008105C | Прокладка впускной соеденительной трубки |
Загрузка ...
|
|
| 19 | G0206-1008017A | Впускной трубопровод |
Загрузка ...
|
|
| 20 | Q/YC198-20 | Пробка М20х1,5 |
Загрузка ...
|
|
| 21 | Q/YC149-20 | Уплотнительная шайба d20 |
Загрузка ...
|
|
| 22 | Q61520 | Винтовая пробка M20x1.5 |
Загрузка ...
|
