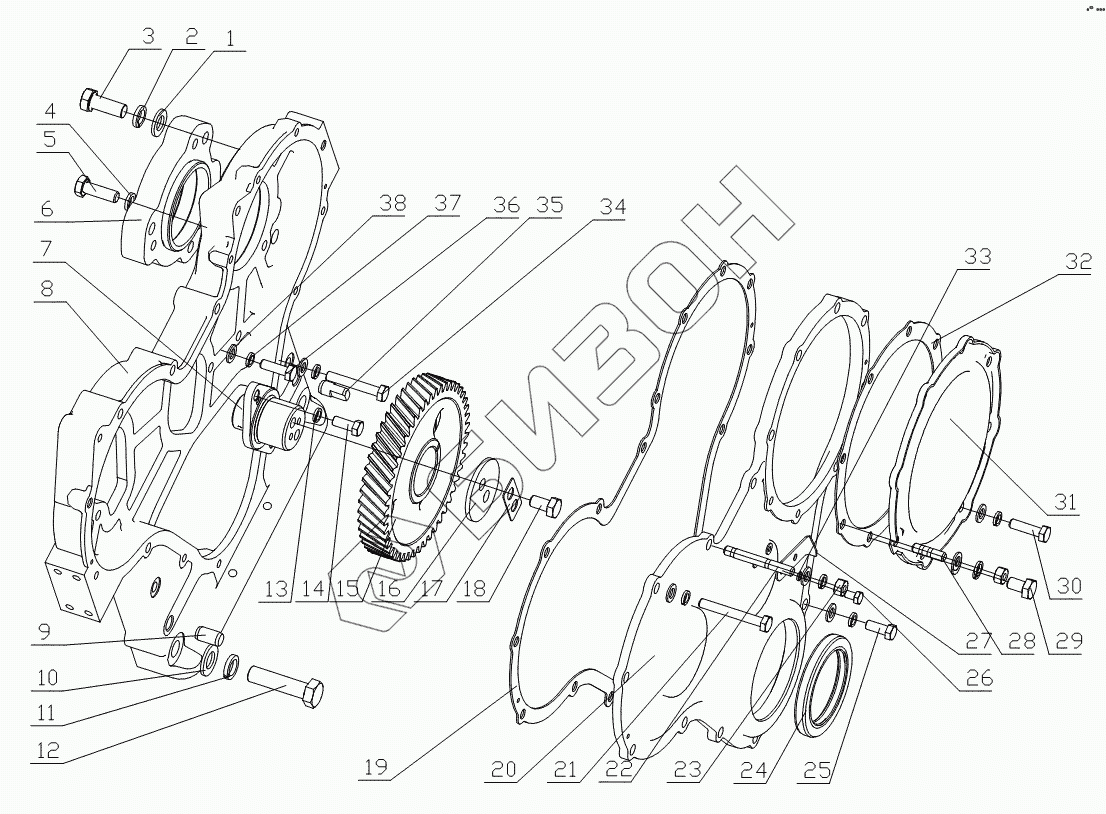

Графический каталог запасных частей к технике: Yuchai YC6108G. B7615-1002200 Узел картера распределительных шестерён
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Q40112 | Шайба 12 |
Загрузка ...
|
|
| 2 | Q40312 | Шайба 12 |
Загрузка ...
|
|
| 3 | Q/YC1821230 | Бoлт M12x30 |
Загрузка ...
|
|
| 4 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 5 | Q/YC1821030TF2 | Бoлт M10x30 |
Загрузка ...
|
|
| 6 | 6105Q-1002037 | Опорная планка воздушного компрессора |
Загрузка ...
|
|
| 7 | 330-1002052B | Вал паразитной шестерни |
Загрузка ...
|
|
| 8 | 6QA6-1002201 | Картер шестерён |
Загрузка ...
|
|
| 9 | YC24-B1222 | Палец 12х22 |
Загрузка ...
|
|
| 10 | Q40114 | Шайба 14 |
Загрузка ...
|
|
| 11 | Q40314 | Шайба 14 |
Загрузка ...
|
|
| 12 | Q150B1455TF2 | Болт М14х55 |
Загрузка ...
|
|
| 13 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 14 | Q/YC1820820TF2 | Бoлт M8x20 |
Загрузка ...
|
|
| 15 | 330-1002051A | Распределительная паразитная шестерня |
Загрузка ...
|
|
| 16 | 330-1002054 | Упорная планка распределительной паразитной шестерни |
Загрузка ...
|
|
| 17 | 330-1002055 | Замочная пластинка паразитной шестерни |
Загрузка ...
|
|
| 18 | Q/YC1821018TF2 | Бoлт M10x18 |
Загрузка ...
|
|
| 19 | 6QA6-1002204 | Прокладка крышки картера распределительных шестерён |
Загрузка ...
|
|
| 20 | 6QA6-1002203 | Крышки картера распределительных шестерён |
Загрузка ...
|
|
| 21 | Q150B0860 | Бoлт M8x60 |
Загрузка ...
|
|
| 22 | Q1200855 | Шпилька М8х55 |
Загрузка ...
|
|
| 23 | Q340B08 | Гайка М8 |
Загрузка ...
|
|
| 24 | YC209-065090FR | Сальник 65x90 |
Загрузка ...
|
|
| 24 | YC209-C065090PR | Сальник 65x90 |
Загрузка ...
|
|
| 25 | Q/YC1820820 | Бoлт M8x20 |
Загрузка ...
|
|
| 26 | Q150B0510 | Бoлт M8x10 |
Загрузка ...
|
|
| 27 | 6105Q-1002039 | Стрелка ВМТ |
Загрузка ...
|
|
| 28 | Q1200816 | Бoлт M8x16 |
Загрузка ...
|
|
| 29 | Q150B0816 | Болт M8x16 |
Загрузка ...
|
|
| 30 | Q150B0830 | Бoлт M8x30 |
Загрузка ...
|
|
| 31 | 630-1002035A | Крышка шестерни топливовпрыскивающего насоса |
Загрузка ...
|
|
| 32 | J3200-1002036 | Прокладка крышки шестерни топливовпрыскивающего насоса |
Загрузка ...
|
|
| 33 | Q40305 | Шайба 5 |
Загрузка ...
|
|
| 34 | Q150B0850 | Бoлт M8x50 |
Загрузка ...
|
|
| 35 | 6105Q-1600011 | Плоский палец |
Загрузка ...
|
|
| 36 | Q150B0825TF2 | Бoлт M8x25 |
Загрузка ...
|
|
| 37 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 38 | Q40108 | Шайба 8 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
