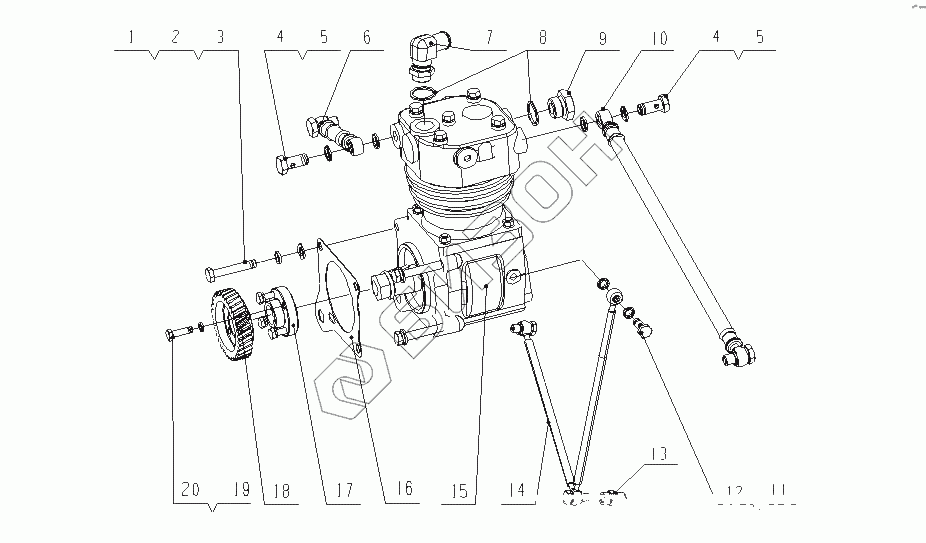

Графический каталог запасных частей к технике: Yuchai YC6G240-20 (G52MA). G52MA-3509000 Воздушный компрессор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 Q150B1060 Болт M10x60
Загрузка ...
2 Q40310 Шайба 10
Загрузка ...
3 Q40110 Шайба 10
Загрузка ...
4 6QA6-1307017 Болт с водяной канавкой
Загрузка ...
5 Q/YC149-14 Комбинированная уплотнительная шайба 14
Загрузка ...
6 231-3509024A Впускная водопроводная трубка воздушного компрессора
Загрузка ...
7 A440B-3509060 Соединение впуска газа воздушного компрессора в сборе
Загрузка ...
8 G4606-3509014 Уплотнительная шайба
Загрузка ...
9 231-3509015A Сидение соединения выпуска воздуха
Загрузка ...
10 6105Q-1104090B Трубка впуска в топливный фильтр в сборе
Загрузка ...
11 150-3509023 Болт подачи масла
Загрузка ...
12 Q/YC149-10 Уплотнительная шайба d10
Загрузка ...
13 150-3509021 Стык трубопровода впрыска топлива
Загрузка ...
14 231-3509022E Смазочная трубка компрессора
Загрузка ...
15 294-3509100A Воздушный компрессор
Загрузка ...
16 231-3509003 Прокладка воздушного компрессора
Загрузка ...
17 231-3509002 Сиденье механизма компрессора
Загрузка ...
18 231-3509001 Шестерня воздушного компрессора
Загрузка ...
19 Q40308 Шайба 8
Загрузка ...
20 Q150B0828 Болт М8х28
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
