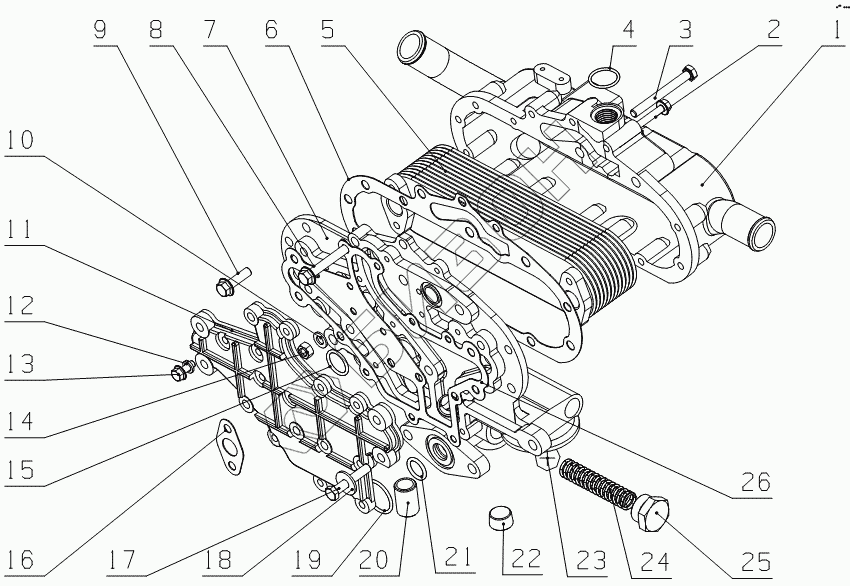

Графический каталог запасных частей к технике: Yuchai YC6G240-30. 187-1013030A Radiator assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 187-1013039B | Radiator cover |
Загрузка ...
|
|
| 2 | Q1860870 | Bolt M8x70 |
Загрузка ...
|
|
| 3 | Q150B1090 | Bolt M10x90 |
Загрузка ...
|
|
| 4 | 150-1013042 | O-ring seal ring IV |
Загрузка ...
|
|
| 5 | 187-1013034 | Core board |
Загрузка ...
|
|
| 6 | 187-1013038 | Washer I |
Загрузка ...
|
|
| 7 | 187-1013032A | Bracket |
Загрузка ...
|
|
| 8 | Q1861065 | Bolt M10x65 |
Загрузка ...
|
|
| 9 | Q1861035 | Bolt M10x35 |
Загрузка ...
|
|
| 10 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 11 | 187-1013046 | Radiator rear cover |
Загрузка ...
|
|
| 12 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 13 | Q1860820 | Bolt M8x20 |
Загрузка ...
|
|
| 14 | Q340B10 | Гайка М10 |
Загрузка ...
|
|
| 15 | 150-1013031 | O-ring seal ring I |
Загрузка ...
|
|
| 16 | 187-1013033 | Washer II |
Загрузка ...
|
|
| 17 | Q151B1055 | Bolt M10x1x55 |
Загрузка ...
|
|
| 18 | Q40210 | Шайба 10 |
Загрузка ...
|
|
| 19 | 150-1013037 | O-ring seal ring III |
Загрузка ...
|
|
| 20 | 150-1013035 | Bushing |
Загрузка ...
|
|
| 21 | 150-1013036B | O-ring seal ring II |
Загрузка ...
|
|
| 22 | Q61906 | Пробка NPT3/4 |
Загрузка ...
|
|
| 23 | 150-1013044 | Valve ball |
Загрузка ...
|
|
| 24 | 150-1013043 | Spring |
Загрузка ...
|
|
| 25 | 150-1013041 | Screw plug |
Загрузка ...
|
|
| 26 | 187-1013047 | Washer III |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
