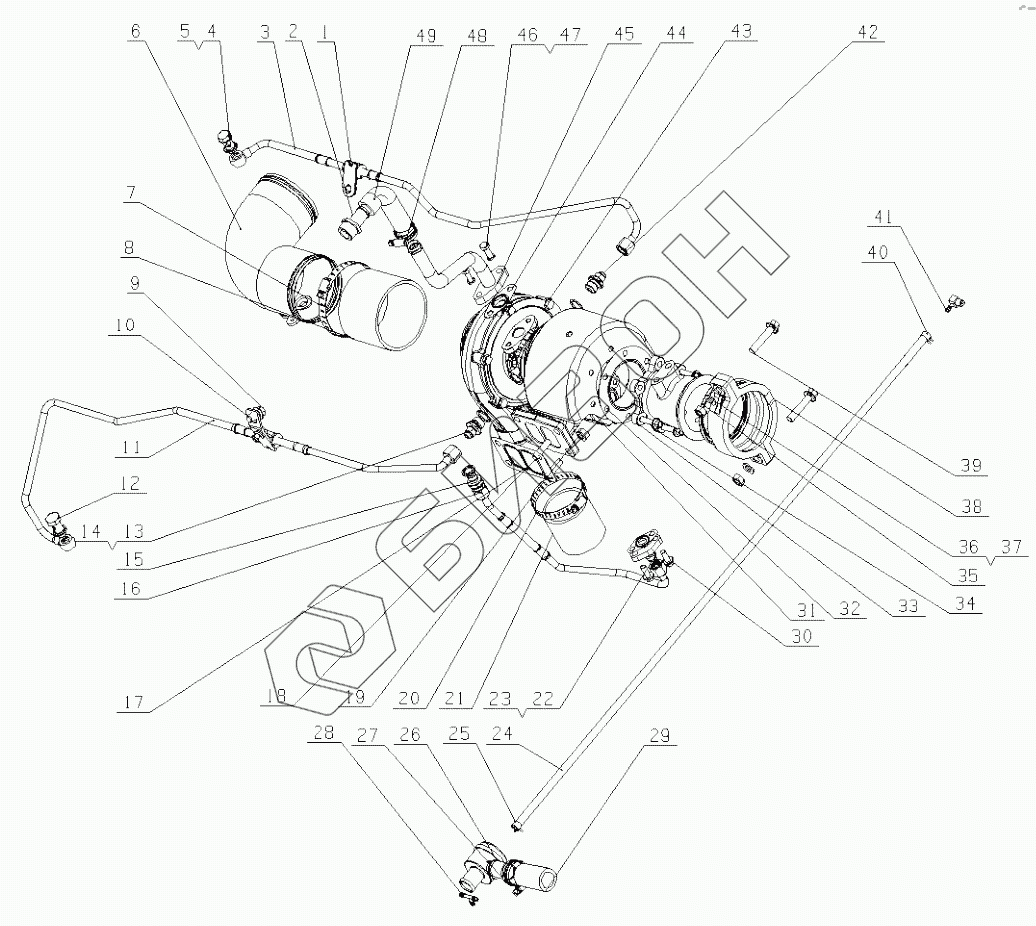

Графический каталог запасных частей к технике: Yuchai YC6G260N-50. G4R0A-1118000/03 Turbocharger Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G3W00-11180D0 | Pipe clamp subassembly |
Загрузка ...
|
|
| 2 | 150-1118053 | Коническое соединение труб |
Загрузка ...
|
|
| 3 | G3W00-1118006 | Water inlet pipe |
Загрузка ...
|
|
| 4 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 |
Загрузка ...
|
|
| 5 | Q/YC901-1C1415 | Болт M14x1.5 |
Загрузка ...
|
|
| 6 | G4R0A-1118011 | Turbocharger air inlet pipe |
Загрузка ...
|
|
| 7 | Q676114 | Петля обруча 114 |
Загрузка ...
|
|
| 8 | 197-1109023 | Шланг |
Загрузка ...
|
|
| 9 | 56558-S36 | Bolt |
Загрузка ...
|
|
| 10 | G3R00-11180E0 | Pipe clamp subassembly |
Загрузка ...
|
|
| 11 | G3W00-1118007 | Water outlet pipe |
Загрузка ...
|
|
| 12 | 6QA6-1307017 | Болт с водяной канавкой |
Загрузка ...
|
|
| 13 | G4200-1118061B | Водовпускной и выпускной соеденитель турбоускорителя |
Загрузка ...
|
|
| 14 | Q/YC901-3C18 | Шайба 18 |
Загрузка ...
|
|
| 15 | A30-1118021 | Штуцер подачи масла |
Загрузка ...
|
|
| 16 | G3W00-1118240 | Turbocharger oil inlet pipe |
Загрузка ...
|
|
| 17 | A1A00-1118002 | Turbocharger gasket |
Загрузка ...
|
|
| 18 | 150-1118001 | Шпилька |
Загрузка ...
|
|
| 19 | K6000-1008206 | Гайка |
Загрузка ...
|
|
| 20 | Q67683 | Петля обруча |
Загрузка ...
|
|
| 21 | 151-1008018 | Соеденительный шланг выпуска компрессора |
Загрузка ...
|
|
| 22 | G3D00-1118201 | Gasket |
Загрузка ...
|
|
| 23 | LMD00-1118211SF1 | Turbocharger oil inlet joint |
Загрузка ...
|
|
| 24 | G5900-1008019 | Вентиляционный шланг устойчивого к перенапряжениям клапана |
Загрузка ...
|
|
| 25 | Q673B11 | Петля обруча |
Загрузка ...
|
|
| 26 | G5900-1008040 | Устойчивый к перенапряжениям клапан |
Загрузка ...
|
|
| 27 | Q67638 | Кольцевой хомут |
Загрузка ...
|
|
| 28 | G5900-1008014 | Тройник |
Загрузка ...
|
|
| 29 | TN100-1008066SF1 | Подводящая трубка к регулировочному клапану с подавлением пульсаций |
Загрузка ...
|
|
| 30 | Q1840820TF2 | Болт M8x20 |
Загрузка ...
|
|
| 31 | G3R00-1118503 | Heat shield |
Загрузка ...
|
|
| 32 | 475D-1008026A | Прокладка |
Загрузка ...
|
|
| 33 | G3W00-1008203 | Pipe |
Загрузка ...
|
|
| 34 | YC3-0830TF2 | Bolt |
Загрузка ...
|
|
| 35 | A30-1118022 | Прокладка |
Загрузка ...
|
|
| 36 | Q340B10 | Гайка М10 |
Загрузка ...
|
|
| 37 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 38 | A30-1118504 | Tobine rear snap ring |
Загрузка ...
|
|
| 39 | YC3-1050TF2 | Bolt |
Загрузка ...
|
|
| 40 | Q673B12 | Петля обруча пружины стального ремня |
Загрузка ...
|
|
| 41 | G3900-1113031 | Компенсационный сустав регулятора давления |
Загрузка ...
|
|
| 42 | G4200-1118061B | Водовпускной и выпускной соеденитель турбоускорителя |
Загрузка ...
|
|
| 43 | G3R00-1118100-135 | Turbocharger |
Загрузка ...
|
|
| 44 | M3600-1118301A | Масляный шланг |
Загрузка ...
|
|
| 45 | G3W00-1118340 | Oil return weldment |
Загрузка ...
|
|
| 46 | Q150B0825TF2 | Бoлт M8x25 |
Загрузка ...
|
|
| 47 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 48 | Q67632 | Петля обруча 32 |
Загрузка ...
|
|
| 49 | G3R00-1118307 | Oil return pipe |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
