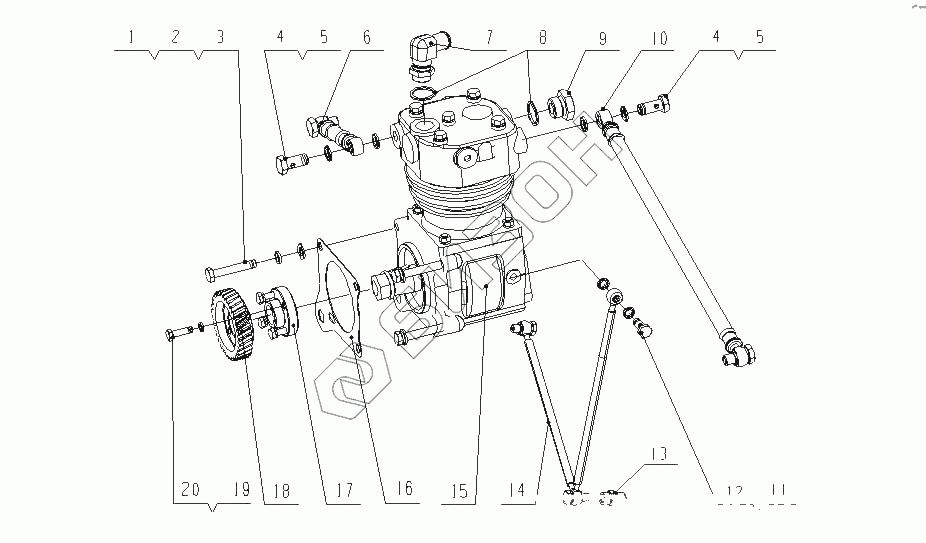

Графический каталог запасных частей к технике: Yuchai YC6G270-20 (G46MB). G52MA-3509000 Воздушный компрессор
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Q150B1060 | Болт M10x60 |
Загрузка ...
|
|
| 2 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 3 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 4 | 6QA6-1307017 | Болт с водяной канавкой |
Загрузка ...
|
|
| 5 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 |
Загрузка ...
|
|
| 6 | 231-3509024A | Впускная водопроводная трубка воздушного компрессора |
Загрузка ...
|
|
| 7 | A440B-3509060 | Соединение впуска газа воздушного компрессора в сборе |
Загрузка ...
|
|
| 8 | G4606-3509014 | Уплотнительная шайба |
Загрузка ...
|
|
| 9 | 231-3509015A | Сидение соединения выпуска воздуха |
Загрузка ...
|
|
| 10 | 6105Q-1104090B | Трубка впуска в топливный фильтр в сборе |
Загрузка ...
|
|
| 11 | 150-3509023 | Болт подачи масла |
Загрузка ...
|
|
| 12 | Q/YC149-10 | Уплотнительная шайба d10 |
Загрузка ...
|
|
| 13 | 150-3509021 | Стык трубопровода впрыска топлива |
Загрузка ...
|
|
| 14 | 231-3509022E | Смазочная трубка компрессора |
Загрузка ...
|
|
| 15 | 294-3509100A | Воздушный компрессор |
Загрузка ...
|
|
| 16 | 231-3509003 | Прокладка воздушного компрессора |
Загрузка ...
|
|
| 17 | 231-3509002 | Сиденье механизма компрессора |
Загрузка ...
|
|
| 18 | 231-3509001 | Шестерня воздушного компрессора |
Загрузка ...
|
|
| 19 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 20 | Q150B0828 | Болт М8х28 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
