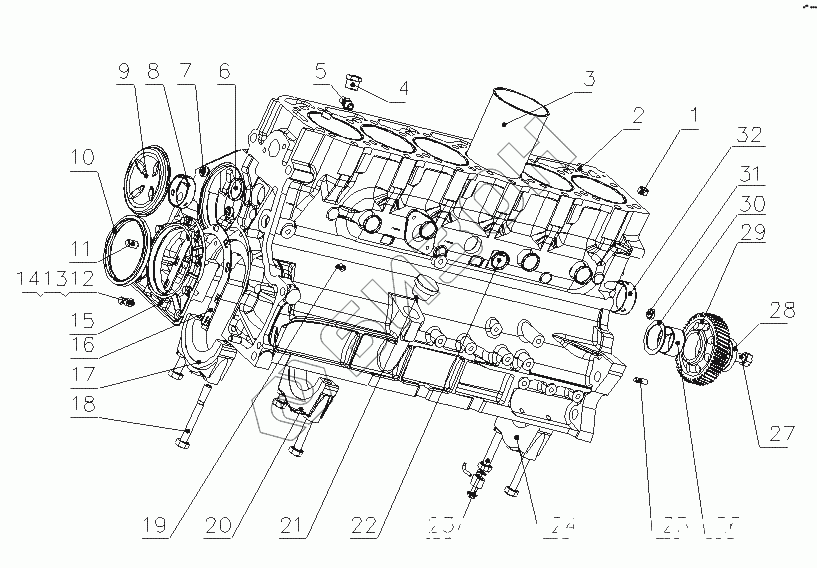

Графический каталог запасных частей к технике: Yuchai YC6G300-20 (G4704). G4700-1002010 Части цилиндра
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 150-1002011 | Расположение подшипника |
Загрузка ...
|
|
| 2 | 150-1002015C | Блок цилиндров |
Загрузка ...
|
|
| 3 | G0100-1002026B | Гильза цилиндра |
Загрузка ...
|
|
| 4 | Q618B062026B | Винтовая пробка |
Загрузка ...
|
|
| 5 | 150-1002072 | Соединение датчика давления масла |
Загрузка ...
|
|
| 6 | 150-1002021 | Пробка шарового типа |
Загрузка ...
|
|
| 7 | 150-1002022A | Резьбовая пробка главной масляной магистрали |
Загрузка ...
|
|
| 8 | 150-1002012A | Втулка распредвала I |
Загрузка ...
|
|
| 9 | 150-1002073 | Крышка осевого люфта распределительного вала |
Загрузка ...
|
|
| 10 | 150-1002062 | Сальник коленвала задний |
Загрузка ...
|
|
| 11 | 150-1002016 | Установочный штифт |
Загрузка ...
|
|
| 12 | Q40108 | Шайба 8 |
Загрузка ...
|
|
| 13 | 150-1002064 | Шайба |
Загрузка ...
|
|
| 14 | 304682 S36 | Болт |
Загрузка ...
|
|
| 15 | 150-1002061A | Сиденье заднего сальника распредвала |
Загрузка ...
|
|
| 16 | 150-1002063A | Прокладка заднего сиденья сальника |
Загрузка ...
|
|
| 17 | 150-1002014 | Основная крышка подшипника (Задняя) |
Загрузка ...
|
|
| 18 | 150-1002017A | Болт основной крышки подшипника |
Загрузка ...
|
|
| 19 | Q61902017AB | Винтовая пробка |
Загрузка ...
|
|
| 20 | 150-1002023 | Главная крышка подшипника осевого давления |
Загрузка ...
|
|
| 21 | 232-1002111 | Блокировка отверстия сиденья индикатора уровня масла |
Загрузка ...
|
|
| 22 | 150-1002019 | Пробка шарового типа |
Загрузка ...
|
|
| 23 | G0100-1002160 | Деталь наконечника |
Загрузка ...
|
|
| 24 | 150-1002024 | Основная крышка подшипника |
Загрузка ...
|
|
| 25 | 150-1002025 | Установочный штифт |
Загрузка ...
|
|
| 26 | 150-1002043A | Втулка промежуточной шестерни |
Загрузка ...
|
|
| 27 | G6000-1002304 | Болт вала промежуточной шестерни |
Загрузка ...
|
|
| 28 | G6000-1002306 | Вал промежуточной шестерни |
Загрузка ...
|
|
| 29 | 150-1002041A | Антифрикционная пластина промежуточной шестерни |
Загрузка ...
|
|
| 30 | 150-1002045 | Фрикционная пластина промежуточной шестерни |
Загрузка ...
|
|
| 31 | 150-1002013 | Пробка шарового типа |
Загрузка ...
|
|
| 32 | 150-1002028 | Втулка распредвала II |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
