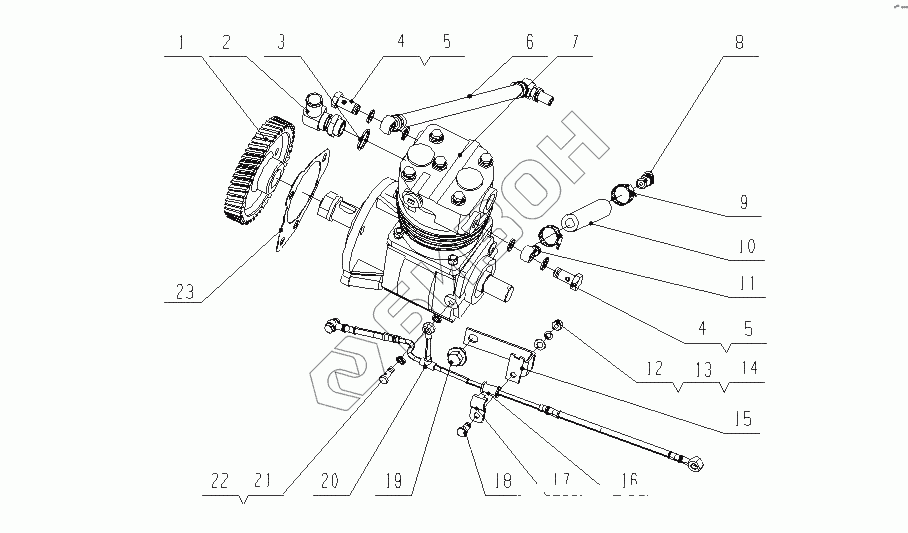

Графический каталог запасных частей к технике: Yuchai YC6J210-20 (J42SA). J42SA-3509000 Пневматический компрессор
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 6105Q-3509011 | Приводная шестерня топливовпрыскивающего насоса |
Загрузка ...
|
|
| 2 | A440B-3509060 | Соединение впуска газа воздушного компрессора в сборе |
Загрузка ...
|
|
| 3 | G4606-3509014 | Уплотнительная шайба |
Загрузка ...
|
|
| 4 | 6QA6-1307017 | Болт с водяной канавкой |
Загрузка ...
|
|
| 5 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 |
Загрузка ...
|
|
| 6 | 373-3509002 | Трубка возврата воды воздушного компрессора |
Загрузка ...
|
|
| 7 | B3000-3509100A | Воздушный компрессор |
Загрузка ...
|
|
| 8 | B3000-3509005 | Соеденитель водной трубки II |
Загрузка ...
|
|
| 9 | Q67627 | Кольцевой хомут 27 |
Загрузка ...
|
|
| 10 | B3000-3509003 | Резиновая трубка впуска воды воздушного компрессора |
Загрузка ...
|
|
| 11 | B3000-3509004 | Соеденитель водной трубки I |
Загрузка ...
|
|
| 12 | Q340B08 | Гайка М8 |
Загрузка ...
|
|
| 13 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 14 | Q40108 | Шайба 8 |
Загрузка ...
|
|
| 15 | 330-1111371 | Кронштейн |
Загрузка ...
|
|
| 16 | M3200-1104363 | Резиновая втулка |
Загрузка ...
|
|
| 17 | M3200-1104362 | Зажим трубы |
Загрузка ...
|
|
| 18 | Q150B0820 | Болт М8х20 |
Загрузка ...
|
|
| 19 | Q1841216 | Болт M12x16 |
Загрузка ...
|
|
| 20 | J4101-3509240 | Смазочная трубка воздушного компрессора |
Загрузка ...
|
|
| 21 | 6105Q-1007073 | Болт патрубка |
Загрузка ...
|
|
| 22 | Q/YC149-8 | Комбинированная уплотнительная шайба 8 |
Загрузка ...
|
|
| 23 | 630-1002041A | Прокладка компрессора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
