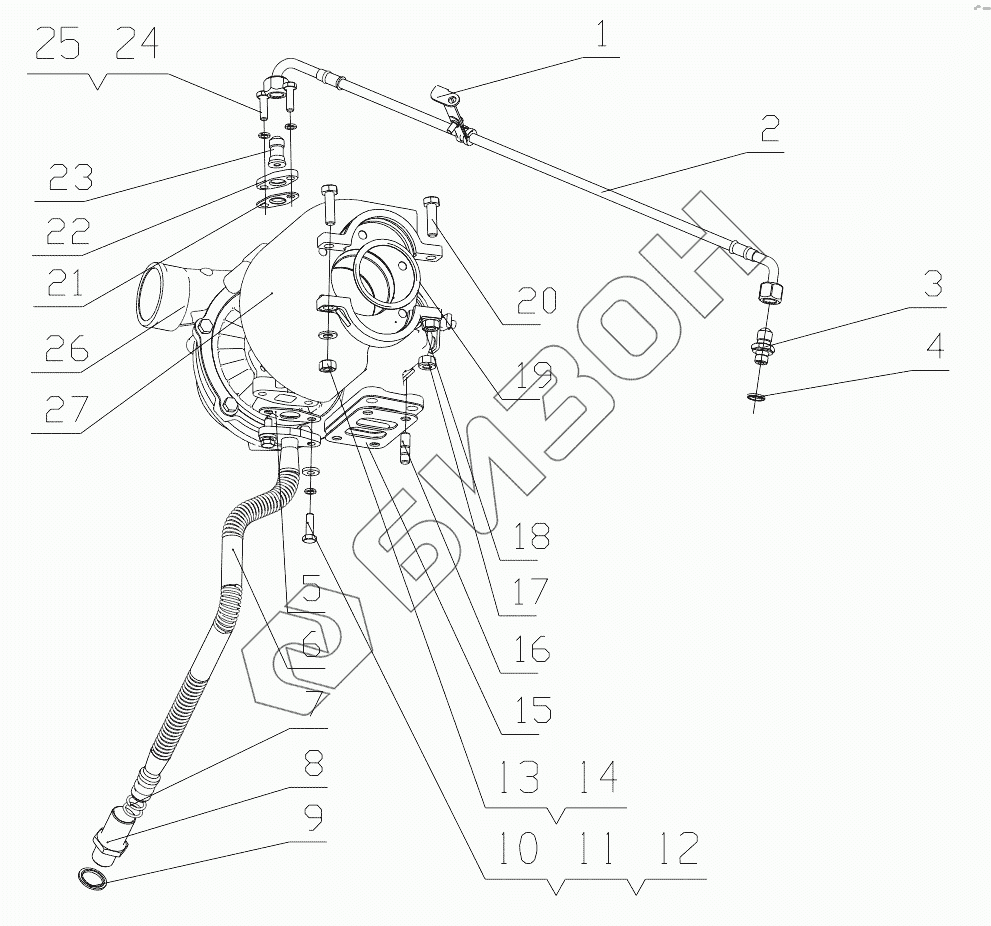

Графический каталог запасных частей к технике: Yuchai YC6J220-50. J5LSB-1118000/01 Turbocharger Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | L3000-1118060 | Части зажима кронштеина |
Загрузка ...
|
|
| 2 | J01YA-1118240A | Turbocharger oil inlet soft pipe |
Загрузка ...
|
|
| 3 | A30-1118021 | Штуцер подачи масла |
Загрузка ...
|
|
| 4 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 |
Загрузка ...
|
|
| 5 | M3600-1118301A | Масляный шланг |
Загрузка ...
|
|
| 6 | L3002-1118340C | Сборочный узел сварной трубки возврата масла |
Загрузка ...
|
|
| 7 | YC208-B01700F | Уплотнительное кольцо 2,65x17 |
Загрузка ...
|
|
| 8 | 475D-1002071B | Соеденитель возврата масла |
Загрузка ...
|
|
| 9 | Q/YC149-24 | Уплотнительная шайба 24 |
Загрузка ...
|
|
| 10 | Q150B0828TF2 | Болт M8x28 |
Загрузка ...
|
|
| 11 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 12 | 6105Q-3509013 | Шайба |
Загрузка ...
|
|
| 13 | Q340B10 | Гайка М10 |
Загрузка ...
|
|
| 14 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 15 | L3000-1118002 | Прокладка турбокомпрессора |
Загрузка ...
|
|
| 16 | 150-1118001 | Шпилька |
Загрузка ...
|
|
| 17 | M3000-1118206B | Гайка |
Загрузка ...
|
|
| 18 | G0100-1118504 | Turbine rear snap ring |
Загрузка ...
|
|
| 19 | G0100-1118073A | Прокладка |
Загрузка ...
|
|
| 20 | Q1841045TF2 | Болт M10x45 |
Загрузка ...
|
|
| 21 | G3D00-1118201 | Gasket |
Загрузка ...
|
|
| 23 | 475D-1118211A | Turbocharger oil inlet connector |
Загрузка ...
|
|
| 24 | Q1840820TF2 | Болт M8x20 |
Загрузка ...
|
|
| 25 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 26 | JB100-1118100-135 | Turbocharger |
Загрузка ...
|
|
| 27 | J54YA-1118503 | Turbine cover heat shield |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
