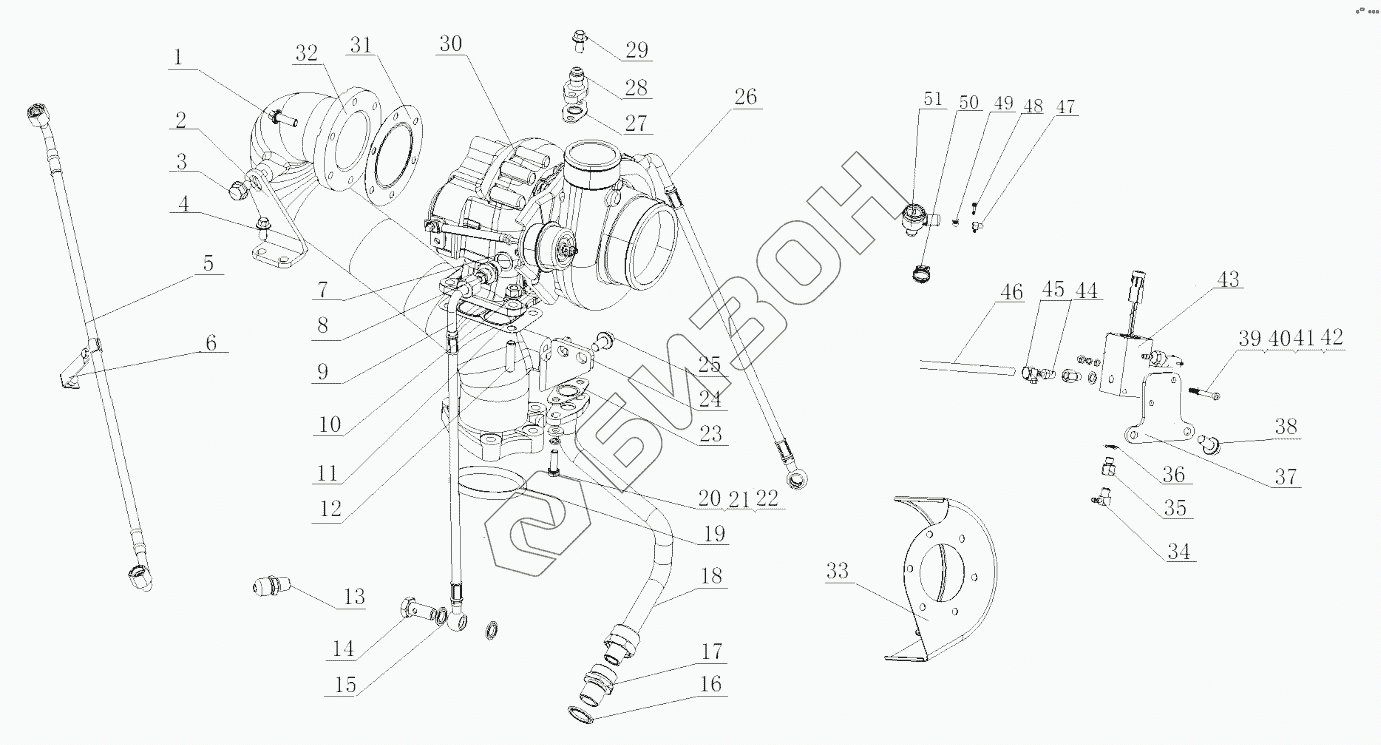

Графический каталог запасных частей к технике: Yuchai YC6J225N-52. J3C01-1118000/01 Turbocharger Assembly
J4ADA-1118506
Q40110
Q40108
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| J4ADA-1118506 | J4ADA-1118506 | Turbine rear connecting pipe insulation sleeve |
Загрузка ...
|
|
| Q40110 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| Q40108 | Q40108 | Шайба 8 |
Загрузка ...
|
|
| 1 | Q1800825TF2 | Болт M8x25 |
Загрузка ...
|
|
| 2 | J3808-1008241 | Кронштейн |
Загрузка ...
|
|
| 3 | Q150B1020 | Болт M10x20 |
Загрузка ...
|
|
| 4 | Q150B0816 | Болт M8x16 |
Загрузка ...
|
|
| 5 | B4000-1118250A | Oil inlet Hose |
Загрузка ...
|
|
| 6 | A10E3-1118270 | Pipe clamp sub assembly |
Загрузка ...
|
|
| 7 | Q/YC901-3C18 | Шайба 18 |
Загрузка ...
|
|
| 8 | G4200-1118061B | Водовпускной и выпускной соеденитель турбоускорителя |
Загрузка ...
|
|
| 9 | J5400-1118006A | Turbocharger water inlet pipe |
Загрузка ...
|
|
| 10 | K6000-1008206 | Гайка |
Загрузка ...
|
|
| 11 | A1A00-1118002 | Turbocharger gasket |
Загрузка ...
|
|
| 12 | 150-1118001 | Шпилька |
Загрузка ...
|
|
| 13 | L3000-1118031 | Соединитель впуска масла |
Загрузка ...
|
|
| 14 | 6QA6-1307017 | Болт с водяной канавкой |
Загрузка ...
|
|
| 15 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 |
Загрузка ...
|
|
| 16 | Q/YC149-24 | Уплотнительная шайба 24 |
Загрузка ...
|
|
| 17 | 475D-1002071 | Соединитель возврата масла |
Загрузка ...
|
|
| 18 | J3808-1118340 | Сварная трубка возврата масла |
Загрузка ...
|
|
| 19 | A3204-1008222 | Turbine discharge connection washer |
Загрузка ...
|
|
| 20 | Q150B0825TF2 | Бoлт M8x25 |
Загрузка ...
|
|
| 21 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 22 | 6105Q-3509013 | Шайба |
Загрузка ...
|
|
| 23 | M3600-1118301 | Прокладка |
Загрузка ...
|
|
| 24 | J3808-1008212 | Bracket |
Загрузка ...
|
|
| 25 | Q1841020TF2 | Болт M10x20 |
Загрузка ...
|
|
| 26 | J5400-1118007 | Turbocharger water outlet pipe |
Загрузка ...
|
|
| 27 | 150-1118031B | Шайба |
Загрузка ...
|
|
| 28 | 475D-1118211 | Масловпускное соединение |
Загрузка ...
|
|
| 29 | Q1840820TF2 | Болт M8x20 |
Загрузка ...
|
|
| 30 | J3C00-1118100-135 | Turbocharger |
Загрузка ...
|
|
| 31 | 475D-1008026A | Прокладка |
Загрузка ...
|
|
| 32 | J3808-1008203C | Turbine rear exhaust connecting pipe |
Загрузка ...
|
|
| 32 | J3808-1008203B-W | Turbine rear exhaust connecting pipe |
Загрузка ...
|
|
| 33 | J3C00-1118503 | Turbine thermal isolating sleeve |
Загрузка ...
|
|
| 34 | G3900-1113031 | Компенсационный сустав регулятора давления |
Загрузка ...
|
|
| 35 | J5700-1118082B | Соеденитель клапана контроля прохода выхлопного газа |
Загрузка ...
|
|
| 36 | YC208-A00900F | Уплотнительное кольцо 1.8x9 |
Загрузка ...
|
|
| 37 | J4R00-1118901 | Exhaust gas bypass control valve bracket |
Загрузка ...
|
|
| 38 | Q1840812 | Болт |
Загрузка ...
|
|
| 39 | Q150B0665 | Bolt |
Загрузка ...
|
|
| 40 | Q40106 | Шайба 6 |
Загрузка ...
|
|
| 41 | Q40306 | Шайба 6 |
Загрузка ...
|
|
| 42 | Q350B06 | Гайка M6 |
Загрузка ...
|
|
| 43 | J5700-1118080 | Клапан контроля прохода выхлопного газа |
Загрузка ...
|
|
| 44 | G4200-1008013 | Вентиляционный соеденитель |
Загрузка ...
|
|
| 45 | Q673B12 | Петля обруча пружины стального ремня |
Загрузка ...
|
|
| 46 | G5900-1008019 | Вентиляционный шланг устойчивого к перенапряжениям клапана |
Загрузка ...
|
|
| 47 | G3900-1113031 | Компенсационный сустав регулятора давления |
Загрузка ...
|
|
| 48 | G5900-1008014 | Тройник |
Загрузка ...
|
|
| 49 | Q673B11 | Петля обруча |
Загрузка ...
|
|
| 50 | Q67638 | Кольцевой хомут |
Загрузка ...
|
|
| 51 | G5900-1008040 | Устойчивый к перенапряжениям клапан |
Загрузка ...
|
