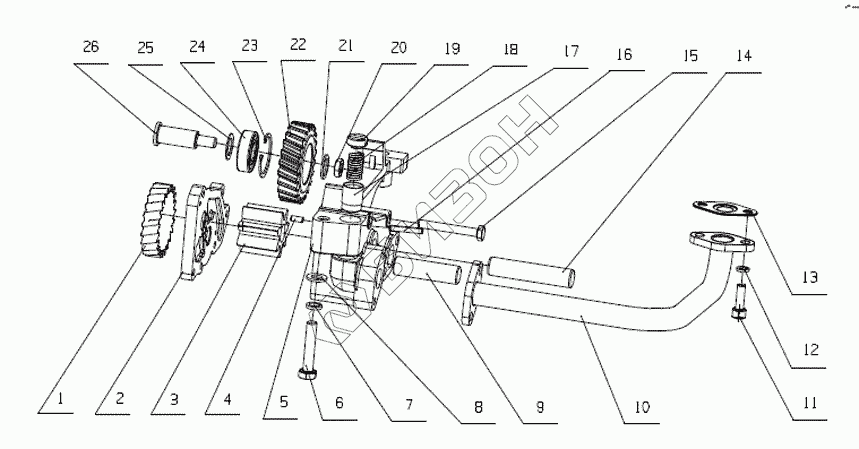

Графический каталог запасных частей к технике: Yuchai YC6J245-30 (J61LA). J5600-1011000 Масляный насос
A30-1011020A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| A30-1011020A | A30-1011020A | Масляный насос |
Загрузка ...
|
|
| 1 | A30-1011023 | Шестерня масляного насоса |
Загрузка ...
|
|
| 2 | A30-1011024A | Крышка масляного насоса |
Загрузка ...
|
|
| 3 | A30-1011022 | Шестерня масляного насоса |
Загрузка ...
|
|
| 4 | Q5210412 | Штифт 4x12 |
Загрузка ...
|
|
| 5 | A30-1011021A | Корпус масляного насоса |
Загрузка ...
|
|
| 6 | Q150B1050TF2 | Болт M10x50 |
Загрузка ...
|
|
| 7 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 8 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 9 | A30-1011026 | Вал шестерни масляного насоса |
Загрузка ...
|
|
| 10 | J5600-1011240A | Трубка отвода масла |
Загрузка ...
|
|
| 11 | Q218B0825TF2 | Винт M8x25 |
Загрузка ...
|
|
| 12 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 13 | 6105QA-1010110 | Узел прокладок |
Загрузка ...
|
|
| 14 | A30-1011025 | Вал шестерни масляного насоса |
Загрузка ...
|
|
| 15 | Q150B0860 | Бoлт M8x60 |
Загрузка ...
|
|
| 16 | Q5280532 | Штифт 5x32 |
Загрузка ...
|
|
| 17 | A30-1011028 | Втулка редукционного клапана |
Загрузка ...
|
|
| 18 | A30-1011029 | Пружина редукционного клапана |
Загрузка ...
|
|
| 19 | A30-1011031 | Фиксатор |
Загрузка ...
|
|
| 20 | Q351B10 | Гайка M10x1 |
Загрузка ...
|
|
| 21 | 430-1011012 | Распорная шайба |
Загрузка ...
|
|
| 22 | 430-1011011 | Промежуточная шестерня масляного насоса |
Загрузка ...
|
|
| 23 | Q43040 | Стопорное кольцо 40 |
Загрузка ...
|
|
| 24 | GB/T276-6203 | Подшипник качения 6203 |
Загрузка ...
|
|
| 25 | 430-1011014 | Шайба промежуточной шестерни |
Загрузка ...
|
|
| 26 | A30-1011013 | Вал средней шестерни масляного насоса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
