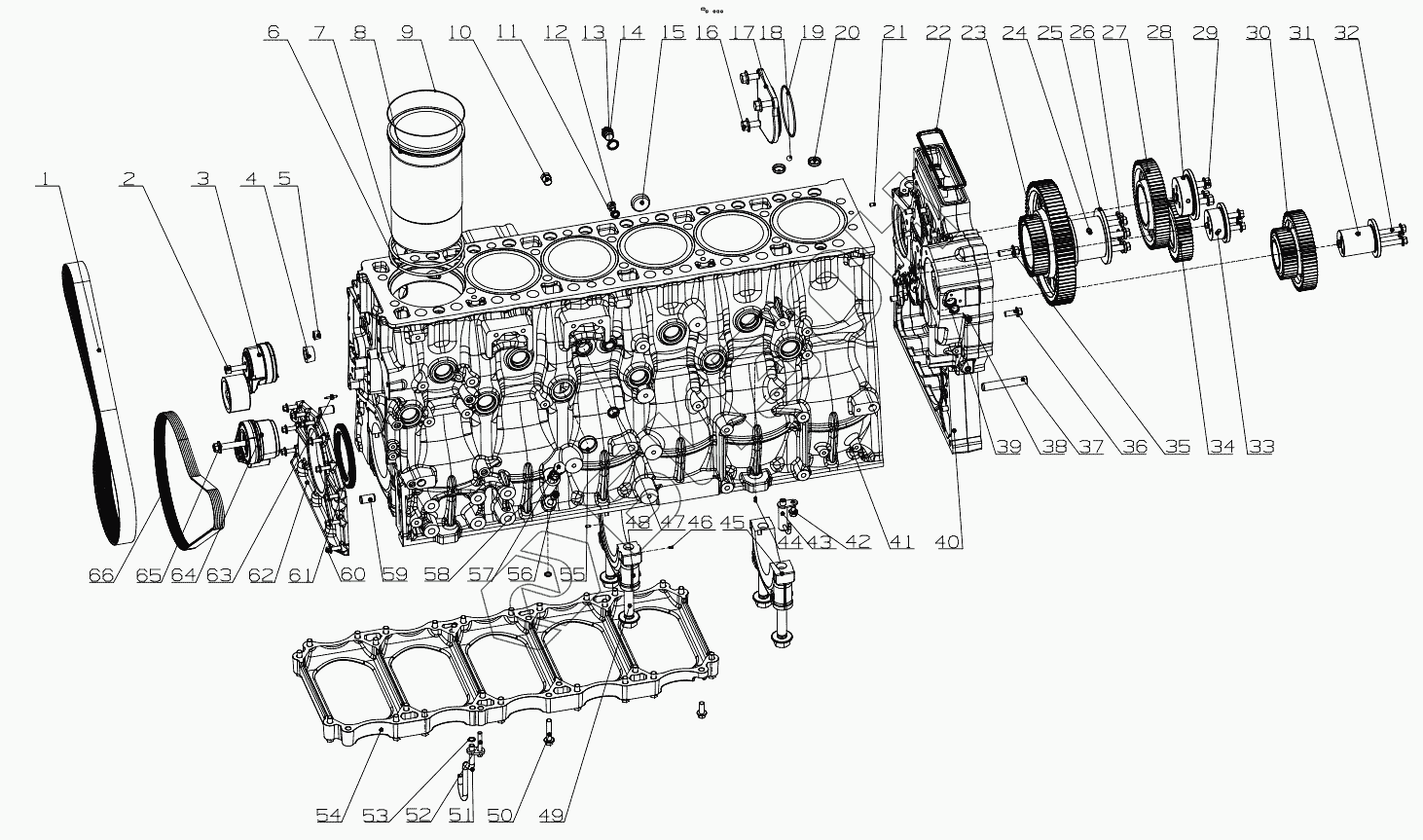

Графический каталог запасных частей к технике: Yuchai YC6K. K7301-1002000 Cylinder Block Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | K7500-1308103 | Fan belt |
Загрузка ...
|
|
| 2 | Q218B1060TF2 | Винт |
Загрузка ...
|
|
| 3 | K6000-1307060C | Water pump belt tensioner |
Загрузка ...
|
|
| 4 | Q61910 | Внутренняя шестигранная перамидальная винтовая пробка NPT 1 |
Загрузка ...
|
|
| 5 | Q61903 | Screw plug |
Загрузка ...
|
|
| 6 | K6000-1002108 | Уплотнительное кольцо гильзы |
Загрузка ...
|
|
| 7 | K6000-1002107 | Уплотнительное кольцо гильзы |
Загрузка ...
|
|
| 8 | K6000-1002106E-CCS | Liner |
Загрузка ...
|
|
| 9 | K6000-1002132 | Уплотнительное кольцо гильзы |
Загрузка ...
|
|
| 10 | Q618B03 | Пробка NPT3/8 |
Загрузка ...
|
|
| 11 | Q/YC149-10 | Уплотнительная шайба d10 |
Загрузка ...
|
|
| 12 | Q/YC198-10 | Винтовая пробка M10x1 |
Загрузка ...
|
|
| 13 | Q/YC149-18 | Кольцевой уплотнитель 18 |
Загрузка ...
|
|
| 14 | K6000-1013128 | Screw plug |
Загрузка ...
|
|
| 15 | YC7-38 | Шарообразная пластинчатая пробка |
Загрузка ...
|
|
| 16 | Q1841225 | Болт |
Загрузка ...
|
|
| 17 | K7600-3509013 | Air compressor back cover |
Загрузка ...
|
|
| 18 | GB/T308-11G60b | Стальной шарик |
Загрузка ...
|
|
| 19 | YC208-B10300F | O-ring |
Загрузка ...
|
|
| 20 | K6000-1002134 | Push in cap |
Загрузка ...
|
|
| 21 | K7600-1002243 | Aluminum plug |
Загрузка ...
|
|
| 22 | K6000-1002202B | Прокладка картера агрегатов |
Загрузка ...
|
|
| 23 | K6000-1002350C | Big idler gear part |
Загрузка ...
|
|
| 24 | K6000-1002306B | Big idler gear shaft |
Загрузка ...
|
|
| 25 | K6000-1002311 | Idler gear wear plate |
Загрузка ...
|
|
| 26 | Q18412110TF2 | Болт |
Загрузка ...
|
|
| 27 | K6000-1002F40 | Middle idler gear part |
Загрузка ...
|
|
| 28 | K6000-1002F01 | Middleidlergear shaft |
Загрузка ...
|
|
| 29 | Q1841250TF2 | Болт М12х50 |
Загрузка ...
|
|
| 30 | K6000-1002G40A | Fuel pump idler gear part |
Загрузка ...
|
|
| 31 | K6000-1002G01 | Fuel pump idler gear shaft |
Загрузка ...
|
|
| 32 | Q1841090TF2 | Болт |
Загрузка ...
|
|
| 33 | K6000-1002904 | Ось шестерни привода компрессора |
Загрузка ...
|
|
| 34 | K6000-1002940 | Шестерня привода компрессора |
Загрузка ...
|
|
| 35 | Q1841230TF2 | Болт М12х30 |
Загрузка ...
|
|
| 36 | Q1841025TF2 | Болт М10х25 |
Загрузка ...
|
|
| 37 | YC24-1695 | Штифт |
Загрузка ...
|
|
| 38 | Q1840610 | Болт M6x10 |
Загрузка ...
|
|
| 39 | YC7-18 | Bowl-type plug |
Загрузка ...
|
|
| 40 | K1BQ5-1002201A | Gear house |
Загрузка ...
|
|
| 41 | K7500-1002114B | Cylinder block |
Загрузка ...
|
|
| 42 | Q1840812TF2 | Болт M8x12 |
Загрузка ...
|
|
| 43 | K6000-1002740D | Piston cooling jet |
Загрузка ...
|
|
| 44 | YC24-0510 | Прямой штифт |
Загрузка ...
|
|
| 45 | K6000-1002014B | Main bearing cap |
Загрузка ...
|
|
| 46 | YC24-B0408 | Шпилька B4x8 |
Загрузка ...
|
|
| 47 | YC7-24 | Заглушка |
Загрузка ...
|
|
| 48 | K6000-1002013C | Thrust bearing cap |
Загрузка ...
|
|
| 49 | K6000-1002118 | Main bearing bolt |
Загрузка ...
|
|
| 50 | Q1841050TF2 | Болт M10x50 |
Загрузка ...
|
|
| 51 | K7500-1014040 | Breathing apparatus return pipe welding |
Загрузка ...
|
|
| 52 | Q1840855TF2 | Болт |
Загрузка ...
|
|
| 53 | YC208-A01060F | Кольцевая прокладка |
Загрузка ...
|
|
| 54 | K1100-1002181KS1 | Cylinder block |
Загрузка ...
|
|
| 55 | YC7-48 | Push in cap |
Загрузка ...
|
|
| 56 | K6000-1014041 | Breather air tube |
Загрузка ...
|
|
| 57 | K7500-1028165 | Screw plug |
Загрузка ...
|
|
| 58 | YC208-A01900F | O-ring |
Загрузка ...
|
|
| 59 | YC24-1630 | Штифт |
Загрузка ...
|
|
| 60 | Q1840825TF2 | Болт M8x25 |
Загрузка ...
|
|
| 61 | K6000-1002208 | Crankshaft front seal |
Загрузка ...
|
|
| 62 | K7500-1002505 | Crankshaft front seal bracket |
Загрузка ...
|
|
| 63 | D30-1002037 | Датчик верхней мертвой точки |
Загрузка ...
|
|
| 64 | K6000-1002480 | Натяжное устройство ремня |
Загрузка ...
|
|
| 65 | Q1841285TF2 | Болт |
Загрузка ...
|
|
| 66 | K7500-3701001KS1 | Generator belt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
