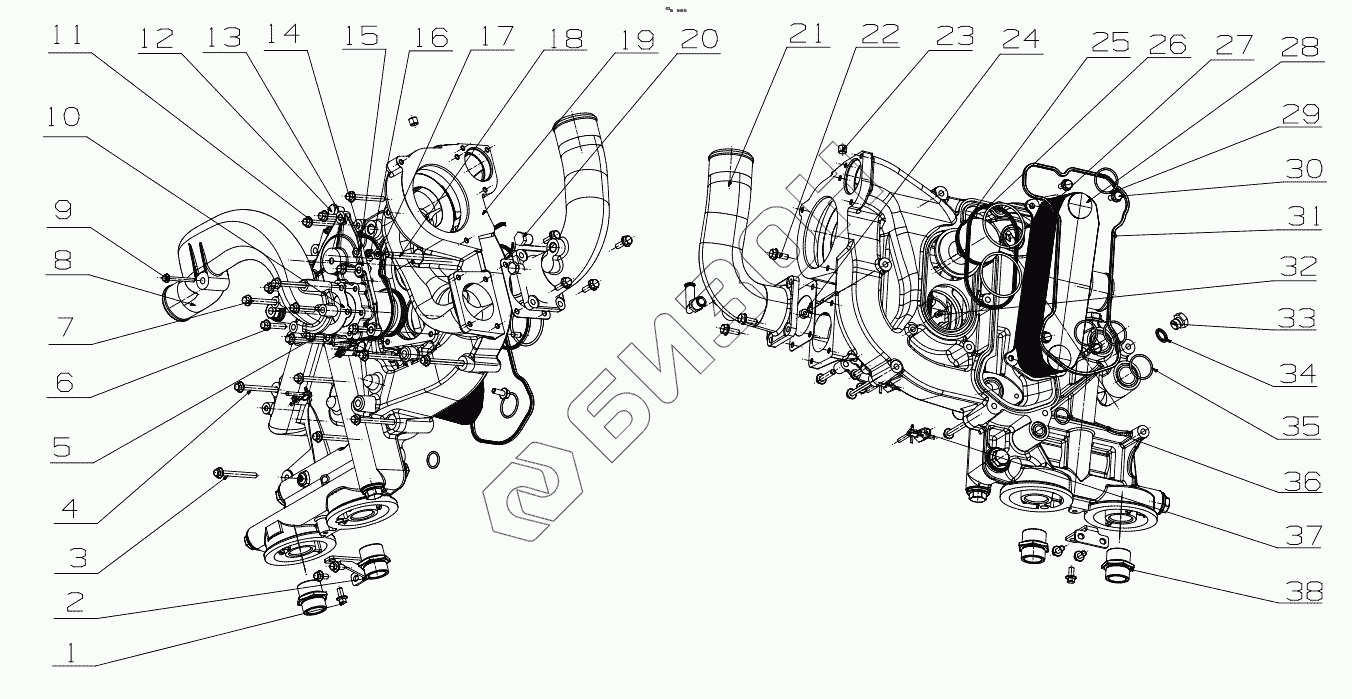

Графический каталог запасных частей к технике: Yuchai YC6K. K7500-1013000 Oil Cooler Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Q1840816TF2 | Болт M8x16 |
Загрузка ...
|
|
| 2 | K6000-1013009A | Кронштейн крепления масляного охладителя |
Загрузка ...
|
|
| 3 | Q1840880TF2 | Болт M8x80 |
Загрузка ...
|
|
| 4 | Q1840890TF2 | Болт M8x90 |
Загрузка ...
|
|
| 5 | Q1840825TF2 | Болт M8x25 |
Загрузка ...
|
|
| 6 | Q1840840 | Болт M8x40 |
Загрузка ...
|
|
| 7 | Q1840865 | Болт M8x65 |
Загрузка ...
|
|
| 8 | K7500-1013044-FF | Outlet pipe |
Загрузка ...
|
|
| 9 | Q1840660TF2 | Болт |
Загрузка ...
|
|
| 10 | K7500-1013084 | the gasket of Outlet pipe |
Загрузка ...
|
|
| 11 | Q1840870TF2 | Болт M8x70 |
Загрузка ...
|
|
| 12 | Q618B03 | Пробка NPT3/8 |
Загрузка ...
|
|
| 13 | K6500-1013103 | Cooler cover |
Загрузка ...
|
|
| 14 | K6000-1013104 | Прокладка крышки охладителя |
Загрузка ...
|
|
| 15 | Q340B08 | Гайка М8 |
Загрузка ...
|
|
| 16 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 17 | Q40108 | Шайба 8 |
Загрузка ...
|
|
| 18 | Q12008160TF2 | Болт |
Загрузка ...
|
|
| 19 | K7500-1013160 | Cooler cover components |
Загрузка ...
|
|
| 20 | Q618B03 | Пробка NPT3/8 |
Загрузка ...
|
|
| 21 | K7500-1013001A-FF | Water suction pipe |
Загрузка ...
|
|
| 22 | Q1840822TF6 | Bolt M8X22 |
Загрузка ...
|
|
| 23 | Q61902 | Винтовая пробка NPT1/4 |
Загрузка ...
|
|
| 24 | K1000-1013008 | Water suction pipe gasket |
Загрузка ...
|
|
| 25 | K6505-1013161 | The diversion plugging |
Загрузка ...
|
|
| 26 | K6000-1013203 | Уплотнительное кольцо |
Загрузка ...
|
|
| 27 | YC208-C071100F | O-ring 2.65X71 |
Загрузка ...
|
|
| 28 | K6000-1013108 | Cooler core |
Загрузка ...
|
|
| 29 | YC208-B03650F | O-ring 2.65X235.5 |
Загрузка ...
|
|
| 30 | Q1840822TF2 | Болт M8x22 |
Загрузка ...
|
|
| 31 | K6000-1013106 | Прокладка блока охлаждения масла |
Загрузка ...
|
|
| 32 | YC24-B0816 | Штифт |
Загрузка ...
|
|
| 33 | Q/YC198-16 | Винтовая пробка |
Загрузка ...
|
|
| 34 | Q/YC149-16 | Уплотнительное кольцо d16 |
Загрузка ...
|
|
| 35 | YC208-B03650F | O-ring 2.65X235.5 |
Загрузка ...
|
|
| 36 | YC208-B02240F | «О» кольцо |
Загрузка ...
|
|
| 37 | 231-1305000 | Кран водоспуска |
Загрузка ...
|
|
| 38 | K6000-1013013 | The oil plug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
