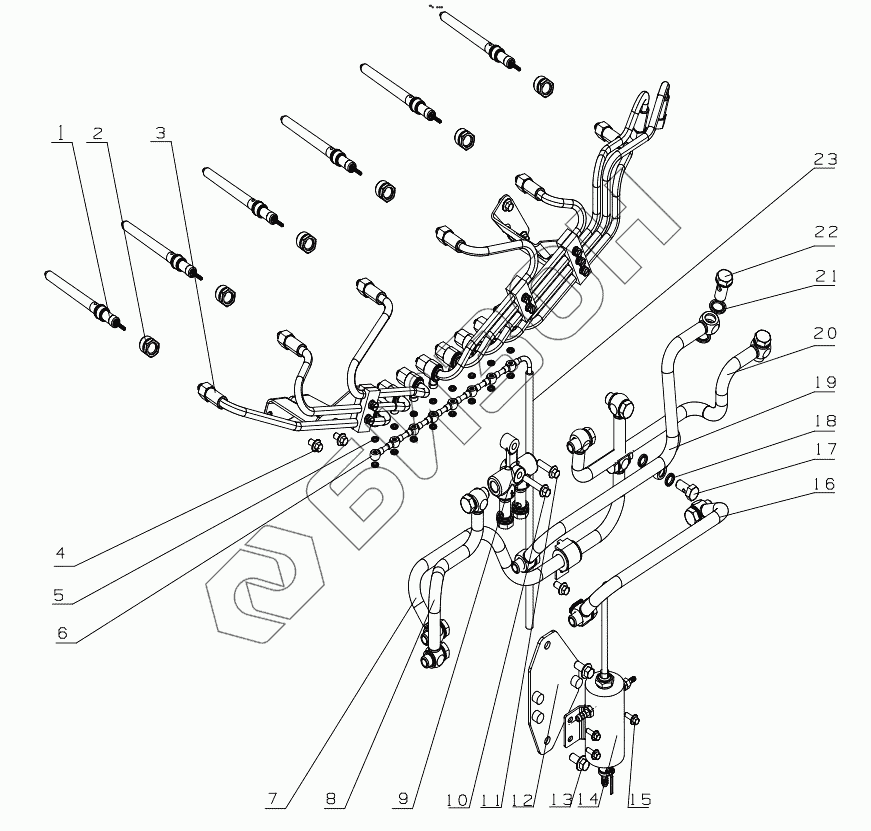

Графический каталог запасных частей к технике: Yuchai YC6K. K7500-1104000 Supply line assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | K6000-1104050 | High-pressure connecting pipe part |
Загрузка ...
|
|
| 2 | K6000-1104053 | Connecting pipe nut |
Загрузка ...
|
|
| 3 | K7500-1104100-CCS | High-pressure fuel pipe parts |
Загрузка ...
|
|
| 4 | Q1840812 | Болт |
Загрузка ...
|
|
| 5 | Q/YC149-6 | Соеденительная изоляционная прокладка 6 |
Загрузка ...
|
|
| 6 | KNB00-1104200 | Fuel returning pipe |
Загрузка ...
|
|
| 7 | K6100-1104R00A | Fuel pre-filter to fuel pump pipe |
Загрузка ...
|
|
| 8 | K6000-1104L00A | Fuel pipe to raw filter |
Загрузка ...
|
|
| 9 | K6000-1104541B | Fuel distributer |
Загрузка ...
|
|
| 10 | Q1840840 | Болт M8x40 |
Загрузка ...
|
|
| 11 | Q1840830 | Болт M8x30 |
Загрузка ...
|
|
| 12 | K7500-11040C4A | Bracket |
Загрузка ...
|
|
| 13 | Q1841020 | Болт M10x20 |
Загрузка ...
|
|
| 14 | K7500-11040C1 | Fuel spill collection tank |
Загрузка ...
|
|
| 15 | Q1840616 | Болт M6x16 |
Загрузка ...
|
|
| 16 | K6000-1104300A | Filter to high pressure pump pipe |
Загрузка ...
|
|
| 17 | 430-1111034 | Болт патрубка |
Загрузка ...
|
|
| 18 | Q/YC149-12 | Комбинированная уплотнительная шайба 12 |
Загрузка ...
|
|
| 19 | K6000-1104400A | Filter to high pressure pump pipe |
Загрузка ...
|
|
| 20 | K6100-1104200A | Fuel returning pipe |
Загрузка ...
|
|
| 21 | Q/YC149-16 | Уплотнительное кольцо d16 |
Загрузка ...
|
|
| 22 | Q/YC901-1C1615 | Болт M16x1,5 |
Загрузка ...
|
|
| 23 | KNB00-1104204A | Fuel return pipe |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
