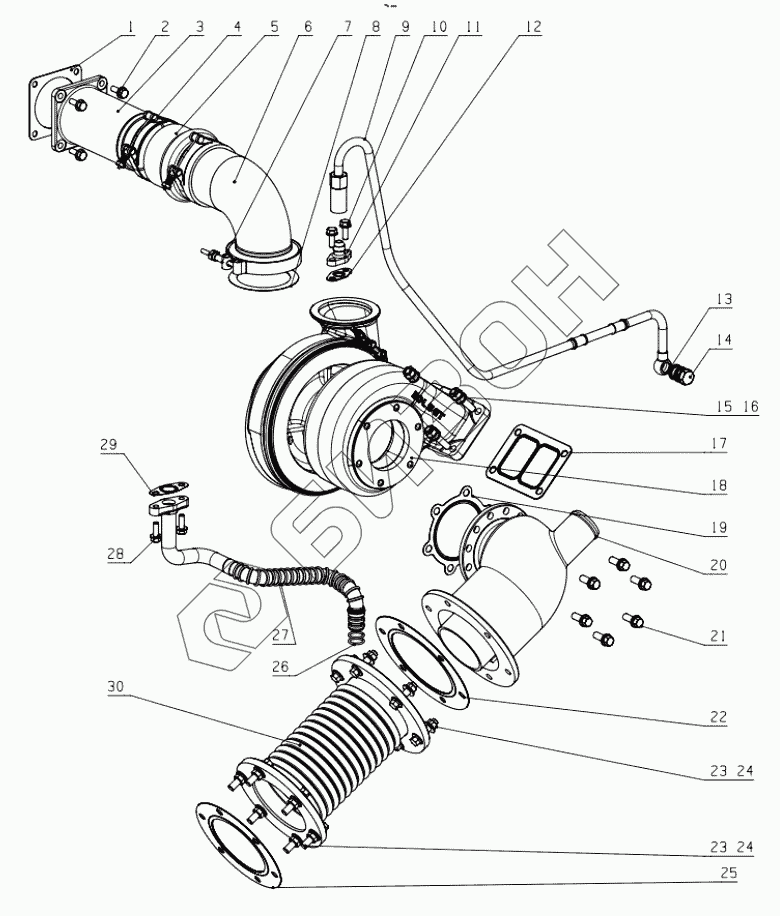

Графический каталог запасных частей к технике: Yuchai YC6K. K7501-1118000 Turbocharger Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | K7500-1118049 | Compressor outlet connecting 77 pipe gasket |
Загрузка ...
|
|
| 2 | Q1840822TF6 | Bolt M8X22 |
Загрузка ...
|
|
| 3 | K7500-1118022-FF | Compressor outlet connecting pipe |
Загрузка ...
|
|
| 4 | Q/YC147.1-101 | Hoop 101 |
Загрузка ...
|
|
| 5 | K7500-1118023 | Compressor outlet connecting pipe |
Загрузка ...
|
|
| 6 | KNB00-1118021A-FF | Compressor outlet connecting pipe |
Загрузка ...
|
|
| 7 | K7500-1118029 | Clutch |
Загрузка ...
|
|
| 8 | K7500-1118028 | Seal copper gasket |
Загрузка ...
|
|
| 9 | K7500-1118240A | Oil inlet pipe |
Загрузка ...
|
|
| 10 | Q1840822TF6 | Bolt M8X22 |
Загрузка ...
|
|
| 11 | K6B00-1118211 | Oil inlet connector |
Загрузка ...
|
|
| 12 | 150-1118031B | Шайба |
Загрузка ...
|
|
| 13 | Q/YC149-16 | Уплотнительное кольцо d16 |
Загрузка ...
|
|
| 14 | K6100-1104602 | Oil connection |
Загрузка ...
|
|
| 15 | K7500-1118001 | Stud |
Загрузка ...
|
|
| 16 | K6000-1008206 | Гайка |
Загрузка ...
|
|
| 17 | K6100-1118002A | Прокладка турбокомпрессора |
Загрузка ...
|
|
| 18 | K7500-1118100-181 | Turbocharger |
Загрузка ...
|
|
| 19 | K6100-1118003 | Gasket of turbo outlet |
Загрузка ...
|
|
| 20 | K7500-1118502KS1 | Connecting pipe after turbo |
Загрузка ...
|
|
| 21 | K4100-1118511KS1 | Bolt |
Загрузка ...
|
|
| 22 | K7501-1118501KS1 | Exhaust connecting pipe gasket |
Загрузка ...
|
|
| 23 | Q32010 | Гайка M10 |
Загрузка ...
|
|
| 24 | Q1841040 | Болт M10x40 |
Загрузка ...
|
|
| 25 | K7600-1118028 | Exhaust Gasket |
Загрузка ...
|
|
| 26 | YC208-B02000F | Уплотнительное кольцо 2,65x20 |
Загрузка ...
|
|
| 27 | K7500-1118340 | Oil return pipe |
Загрузка ...
|
|
| 28 | Q1840822TF6 | Bolt M8X22 |
Загрузка ...
|
|
| 29 | M3600-1118301A | Масляный шланг |
Загрузка ...
|
|
| 30 | K7600-1118208 | Exhaust pipe |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
