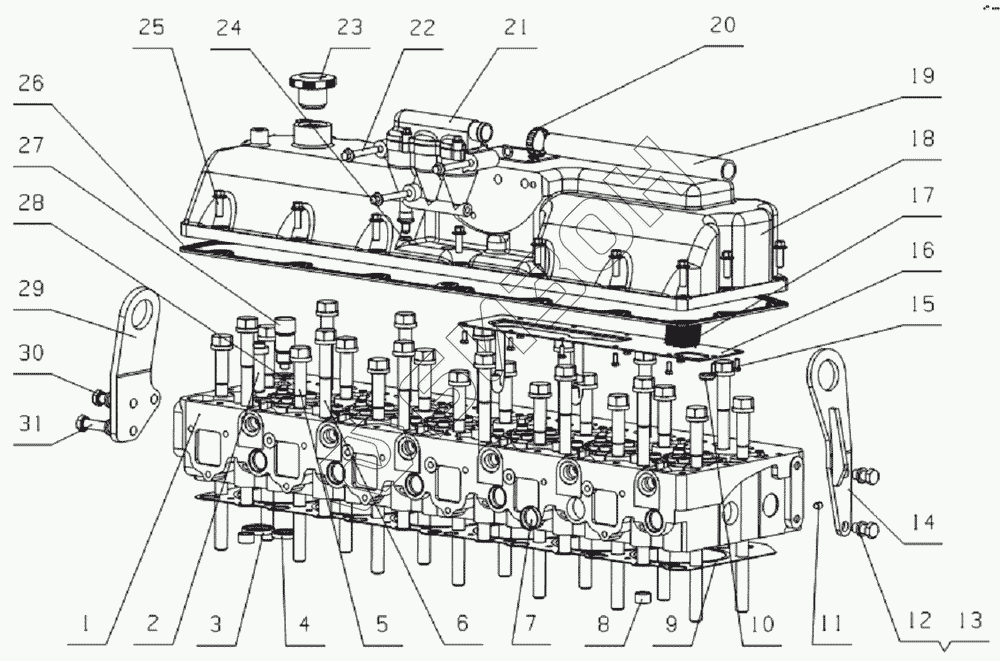

Графический каталог запасных частей к технике: Yuchai YC6L260-30. L30KA-1003000 Cylinder head assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | L3000-1003015D | Cylinder head |
Загрузка ...
|
|
| 2 | L3000-1007018A | Труба направляющей втулки клапана |
Загрузка ...
|
|
| 3 | L3000-1007019A | Седло впускного клапана |
Загрузка ...
|
|
| 4 | L3000-1007021A | Седло выпускного клапана |
Загрузка ...
|
|
| 5 | L3000-1003032B | Длиный болт головки цилиндров |
Загрузка ...
|
|
| 6 | L3000-1003035B | Болт крышки цилиндров (Короткий) |
Загрузка ...
|
|
| 7 | Q72230 | Шайба d30 |
Загрузка ...
|
|
| 8 | L3000-1003088 | Установочная втулка |
Загрузка ...
|
|
| 9 | L3000-1003031 | Прокладка головки блока цилиндров |
Загрузка ...
|
|
| 10 | Q72220 | Прокладка шаравого типа 20 |
Загрузка ...
|
|
| 11 | L3000-1003086 | Алюминиевый блок |
Загрузка ...
|
|
| 12 | Q150B1225 | Болт М12х25 |
Загрузка ...
|
|
| 13 | Q40312 | Шайба 12 |
Загрузка ...
|
|
| 14 | A30-1003038 | Переднее сварное подъемное приспособление |
Загрузка ...
|
|
| 15 | Q150B0512 | Болт M5x12 |
Загрузка ...
|
|
| 16 | L3000-1003050A | Крышка в сборе |
Загрузка ...
|
|
| 17 | L3000-1003206 | Стальная проволока |
Загрузка ...
|
|
| 18 | L3000-1003021B | Крышка головки блока цилиндров |
Загрузка ...
|
|
| 19 | L3001-1003244A | Вентиляционная трубка |
Загрузка ...
|
|
| 20 | Q67638 | Кольцевой хомут |
Загрузка ...
|
|
| 21 | L3001-1003260 | Oil-air separator assembly |
Загрузка ...
|
|
| 22 | Q1840855 | Болт M8x55 |
Загрузка ...
|
|
| 23 | 150-1003040F | Чашка маслофильтра в сборе |
Загрузка ...
|
|
| 24 | YC208-B01600F | О-образное кольцо 2,65х16 |
Загрузка ...
|
|
| 25 | Q1840825 | Болт M8x25 |
Загрузка ...
|
|
| 26 | L3000-1003022A | Прокладка крышки блока цилиндров |
Загрузка ...
|
|
| 27 | L3000-1003119 | Медная гильза инжектора |
Загрузка ...
|
|
| 28 | YC208-B02580F | Уплотнительное кольцо 2,65x25,8 |
Загрузка ...
|
|
| 29 | L3000-1003036A | Передний кронштейн |
Загрузка ...
|
|
| 30 | Q150B1230TF2 | Болт M12x30 |
Загрузка ...
|
|
| 31 | Q150B1255TF2 | Болт M12x55 |
Загрузка ...
|
