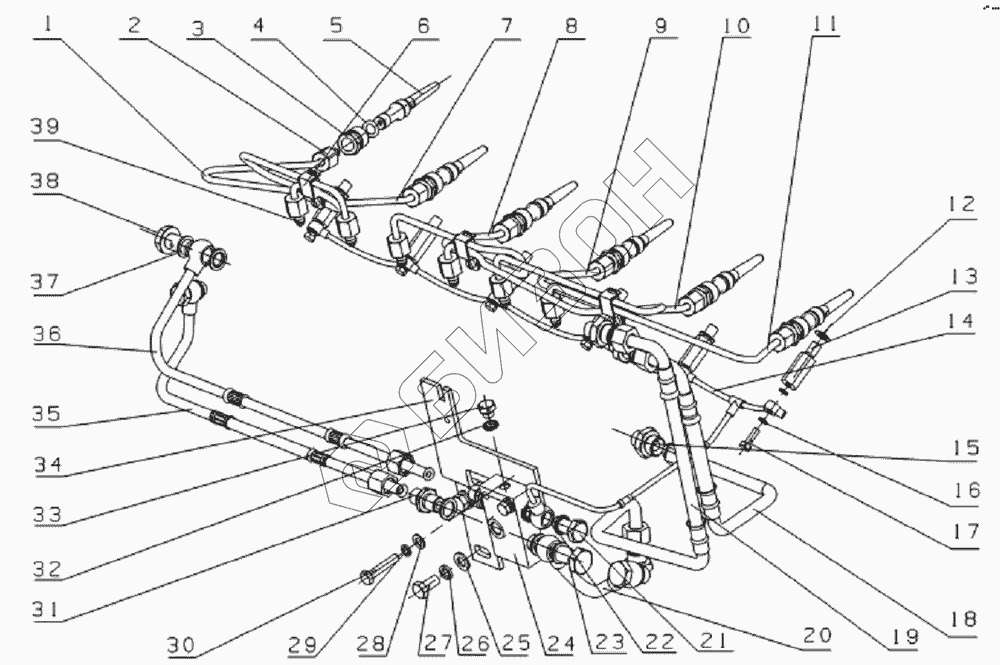

Графический каталог запасных частей к технике: Yuchai YC6L260-30. L38DA-1104000 Fuel line assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | L3100-11041A0B | No.1cylinder high pressure pipe |
Загрузка ...
|
|
| 2 | 150-1104017A | Joint pipe nut |
Загрузка ...
|
|
| 3 | L3000-1104131 | Болт соединения труб |
Загрузка ...
|
|
| 4 | L3000-1104129 | O-ring 10.69x3.5 |
Загрузка ...
|
|
| 5 | L3000-1104120A | Соеденительный патрубок высокого давления |
Загрузка ...
|
|
| 6 | 330-1104080 | Укрепление двух трубных хомутов в сборе |
Загрузка ...
|
|
| 7 | L3100-11041B0B | No.2cylinder high pressure pipe |
Загрузка ...
|
|
| 8 | L3100-11041C0B | No.3cylinder high pressure pipe |
Загрузка ...
|
|
| 9 | L3100-11041D0B | No.4cylinder high pressure pipe |
Загрузка ...
|
|
| 10 | L3100-11041E0B | No.5cylinder high pressure pipe |
Загрузка ...
|
|
| 11 | L3100-11041F0B | No.6cylinder high pressure pipe |
Загрузка ...
|
|
| 12 | Q/YC901-3C10 | Шайба 10 |
Загрузка ...
|
|
| 13 | L3000-1104041B | Соеденитель возврата топлива |
Загрузка ...
|
|
| 14 | L3100-1104240 | Части возврата масла |
Загрузка ...
|
|
| 15 | L3100-1104004 | Соединитель |
Загрузка ...
|
|
| 16 | Q/YC149-6 | Соеденительная изоляционная прокладка 6 |
Загрузка ...
|
|
| 17 | L3100-1112003 | Болт |
Загрузка ...
|
|
| 18 | L3100-1104400E | Трубка |
Загрузка ...
|
|
| 19 | L3100-1104300E | Трубка |
Загрузка ...
|
|
| 20 | L3100-1104B00D | Труба между топливораспределителем и трубкой подачи топлива |
Загрузка ...
|
|
| 21 | Q/YC901-1C1415 | Болт M14x1.5 |
Загрузка ...
|
|
| 22 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 |
Загрузка ...
|
|
| 23 | Q/YC901-1C1615 | Болт M16x1,5 |
Загрузка ...
|
|
| 24 | L3100-1104541A | Топливный распределитель |
Загрузка ...
|
|
| 25 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 26 | Q40310 | Шайба 10 |
Загрузка ...
|
|
| 27 | Q150B1020 | Болт M10x20 |
Загрузка ...
|
|
| 28 | Q40108 | Шайба 8 |
Загрузка ...
|
|
| 29 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 30 | Q150B0840 | Болт M8x40 |
Загрузка ...
|
|
| 31 | G5800-1104001B | Штуцер |
Загрузка ...
|
|
| 32 | Q/YC149-10 | Уплотнительная шайба d10 |
Загрузка ...
|
|
| 33 | Q/YC198-10 | Винтовая пробка M10x1 |
Загрузка ...
|
|
| 34 | L3100-1104504C | Кронштейн топливного распределителя |
Загрузка ...
|
|
| 35 | L3100-1104A00D | Трубка переливная |
Загрузка ...
|
|
| 36 | L3100-1104700D | Трубка |
Загрузка ...
|
|
| 37 | Q/YC149-16 | Уплотнительное кольцо d16 |
Загрузка ...
|
|
| 38 | L3100-1111090A | Клапан |
Загрузка ...
|
|
| 39 | JB/T6014 | Jacket |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
