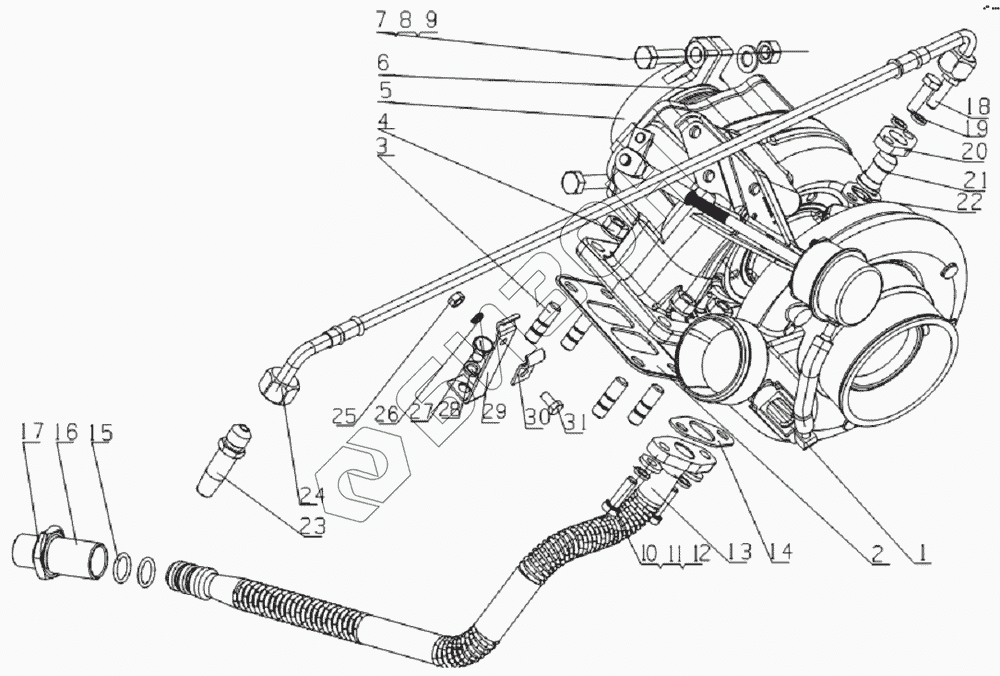

Графический каталог запасных частей к технике: Yuchai YC6L260-30. L41AA-1118000 Turbocharger assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | L4100-1118100-181 | Turbocharger |
Загрузка ...
|
|
| 2 | L3000-1118002 | Прокладка турбокомпрессора |
Загрузка ...
|
|
| 3 | L3000-1118011 | Шпилька |
Загрузка ...
|
|
| 4 | M3000-1118206B | Гайка |
Загрузка ...
|
|
| 5 | G0100-1118072C | Стопорное кольцо |
Загрузка ...
|
|
| 6 | G0100-1118073A | Прокладка |
Загрузка ...
|
|
| 7 | Q150B1035TF2 | Болт M10x35 |
Загрузка ...
|
|
| 8 | Q40110 | Шайба 10 |
Загрузка ...
|
|
| 9 | Q340B10 | Гайка М10 |
Загрузка ...
|
|
| 10 | 6105Q-3509013 | Шайба |
Загрузка ...
|
|
| 11 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 12 | Q150B0825TF2 | Бoлт M8x25 |
Загрузка ...
|
|
| 13 | L3002-1118340C | Сборочный узел сварной трубки возврата масла |
Загрузка ...
|
|
| 14 | M3600-1118301 | Прокладка |
Загрузка ...
|
|
| 15 | YC208-B01700F | Уплотнительное кольцо 2,65x17 |
Загрузка ...
|
|
| 16 | 475D-1002071A | Болт возврата масла |
Загрузка ...
|
|
| 17 | Q/YC149-24 | Уплотнительная шайба 24 |
Загрузка ...
|
|
| 18 | Q150B0825TF2 | Бoлт M8x25 |
Загрузка ...
|
|
| 19 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 20 | 475D-1118022 | Фланец |
Загрузка ...
|
|
| 21 | 475D-1118021 | Штуцер подачи масла |
Загрузка ...
|
|
| 22 | 150-1118031B | Шайба |
Загрузка ...
|
|
| 23 | 475D-1013019B | Масловпускное соединение турбоускорителя |
Загрузка ...
|
|
| 24 | B4000-1118030 | Трубка подачи масла |
Загрузка ...
|
|
| 25 | Q340B06 | Гайка М6 |
Загрузка ...
|
|
| 26 | Q40306 | Шайба 6 |
Загрузка ...
|
|
| 27 | Q150B0812 | Болт M8x12 |
Загрузка ...
|
|
| 28 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 29 | B3000-1118062 | Зажим трубы II |
Загрузка ...
|
|
| 30 | B3000-1118061 | Зажим трубы I |
Загрузка ...
|
|
| 31 | Q150B0612 | Болт M6x12 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
