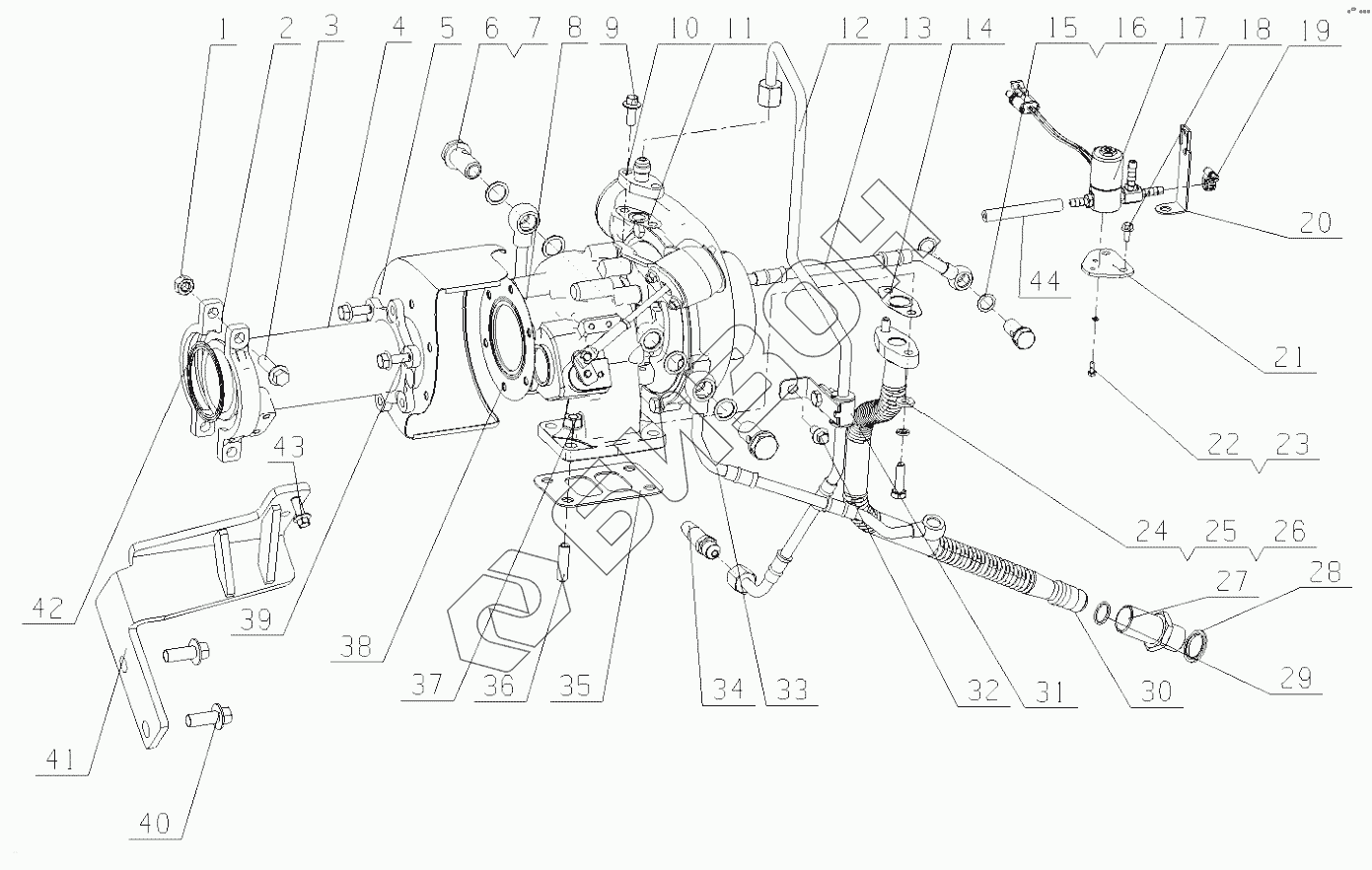

Графический каталог запасных частей к технике: Yuchai YC6L280N-52. LN1YA-1118000/05 Turbocharger Assembly
G5900-1008019
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| G5900-1008019 | G5900-1008019 | Вентиляционный шланг устойчивого к перенапряжениям клапана |
Загрузка ...
|
|
| 1 | Q350B10 | Гайка M10 |
Загрузка ...
|
|
| 2 | G0100-1118504 | Turbine rear snap ring |
Загрузка ...
|
|
| 3 | Q1841040TF2 | Болт М10х40 |
Загрузка ...
|
|
| 4 | LN100-1008203A | Pipe |
Загрузка ...
|
|
| 5 | A6200-1118503 | Turbine thermal isolating sleeve |
Загрузка ...
|
|
| 6 | Q/YC901-1C1815 | Банджо-болт |
Загрузка ...
|
|
| 7 | Q/YC901-3C18 | Шайба 18 |
Загрузка ...
|
|
| 8 | LMD01-1118100-135 | Turbocharger |
Загрузка ...
|
|
| 9 | Q1840820TF2 | Болт M8x20 |
Загрузка ...
|
|
| 10 | 475D-1118211A | Turbocharger oil inlet connector |
Загрузка ...
|
|
| 11 | G3D00-1118201 | Gasket |
Загрузка ...
|
|
| 12 | LNC0A-1118240 | Oil inlet joint weldment |
Загрузка ...
|
|
| 13 | LNC0B-1118B40 | Turbocharger water return pipe |
Загрузка ...
|
|
| 14 | M3600-1118301A | Масляный шланг |
Загрузка ...
|
|
| 15 | Q/YC901-3C14 | Шайба 14 |
Загрузка ...
|
|
| 16 | Q/YC901-1C1415 | Болт M14x1.5 |
Загрузка ...
|
|
| 17 | LN100-1118940A | Exhaust gas bypass control valve |
Загрузка ...
|
|
| 18 | Q1840512 | Болт M5x12 |
Загрузка ...
|
|
| 19 | Q676B12 | Петля обруча 12 |
Загрузка ...
|
|
| 20 | E2100-3823032 | Зажим жгута проводов II |
Загрузка ...
|
|
| 21 | LN1YA-1118901 | Exhaust gas bypass control valve bracket |
Загрузка ...
|
|
| 22 | Q40304 | Шайба 4 |
Загрузка ...
|
|
| 23 | Q150B0410 | Болт |
Загрузка ...
|
|
| 24 | 6105Q-3509013 | Шайба |
Загрузка ...
|
|
| 25 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 26 | Q150B0828TF2 | Болт M8x28 |
Загрузка ...
|
|
| 27 | Q/YC149-24 | Уплотнительная шайба 24 |
Загрузка ...
|
|
| 28 | 475D-1002071B | Соеденитель возврата масла |
Загрузка ...
|
|
| 29 | YC208-B01700F | Уплотнительное кольцо 2,65x17 |
Загрузка ...
|
|
| 30 | L3002-1118340C | Сборочный узел сварной трубки возврата масла |
Загрузка ...
|
|
| 31 | LN100-1118270 | Pipe clamp sub assembly |
Загрузка ...
|
|
| 32 | Q1840815 | Болт M8x15 |
Загрузка ...
|
|
| 33 | LNC0A-1118A40B | Turbocharger water return pipe |
Загрузка ...
|
|
| 34 | 475D-1013019B | Масловпускное соединение турбоускорителя |
Загрузка ...
|
|
| 35 | A1A00-1118002 | Turbocharger gasket |
Загрузка ...
|
|
| 36 | 150-1118001 | Шпилька |
Загрузка ...
|
|
| 37 | K6000-1008206 | Гайка |
Загрузка ...
|
|
| 38 | 475D-1008026A | Прокладка |
Загрузка ...
|
|
| 39 | Q1840822TF2 | Болт M8x22 |
Загрузка ...
|
|
| 40 | Q1841230TF2 | Болт М12х30 |
Загрузка ...
|
|
| 41 | LN100-1008212 | Bracket |
Загрузка ...
|
|
| 42 | G0100-1118073A | Прокладка |
Загрузка ...
|
|
| 43 | Q1840820TF2 | Болт M8x20 |
Загрузка ...
|
|
| 44 | LN100-1118906 | Connecting pipe |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
