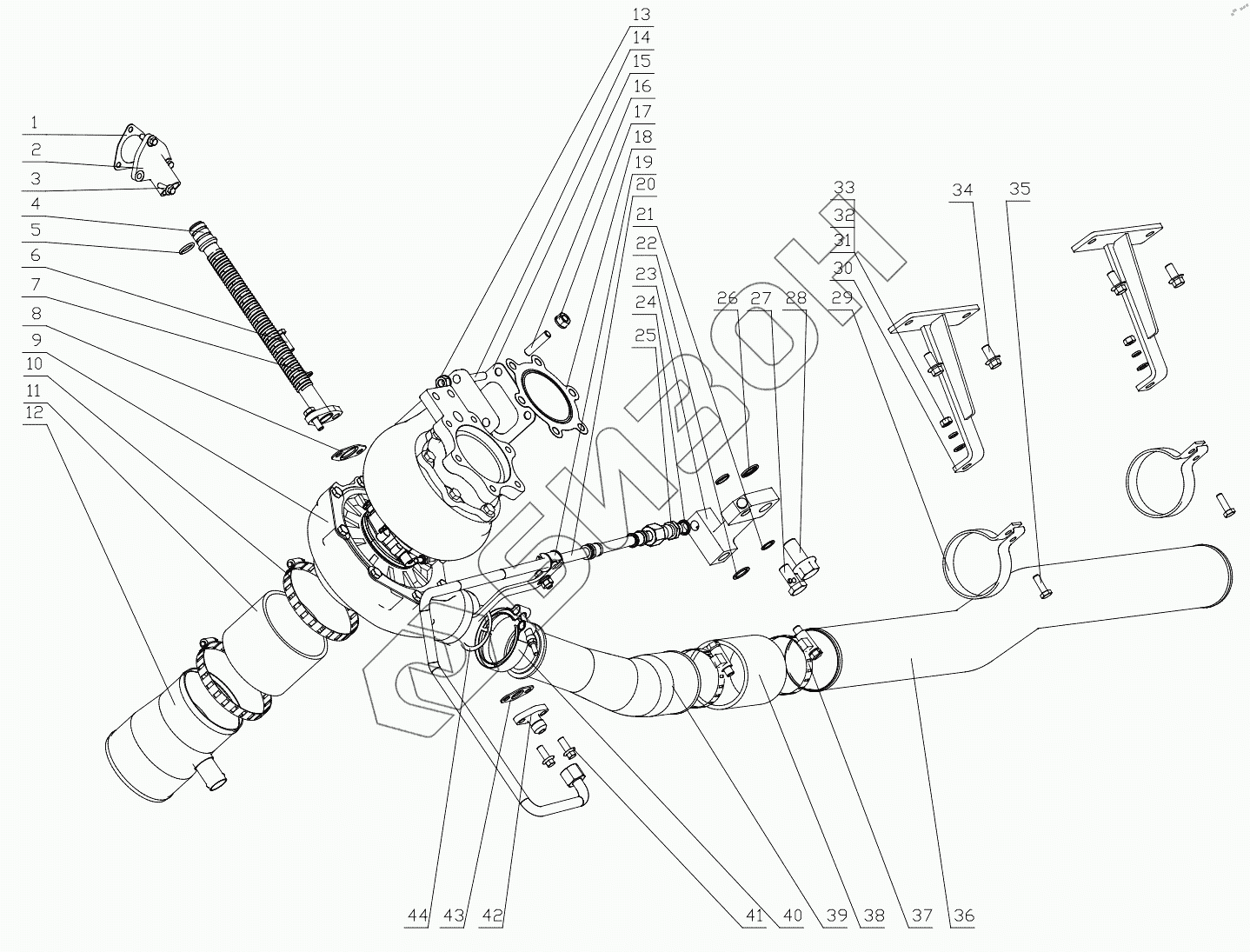

Графический каталог запасных частей к технике: Yuchai YC6M340-20. M41L1-1118000/02 Supercharger assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | M3400-1118301 | Прокладка |
Загрузка ...
|
|
| 2 | M3400-1118352B | Соединитель |
Загрузка ...
|
|
| 3 | Q1840620 | Болт |
Загрузка ...
|
|
| 4 | M3400-1118340B | Возвратная трубка маслопровода турбонагнетателя |
Загрузка ...
|
|
| 5 | YC208-B01700F | Уплотнительное кольцо 2,65x17 |
Загрузка ...
|
|
| 6 | Q150B0825TF2 | Бoлт M8x25 |
Загрузка ...
|
|
| 7 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 8 | M3600-1118301 | Прокладка |
Загрузка ...
|
|
| 9 | M4100-1118100A-135 | Supercharger |
Загрузка ...
|
|
| 10 | Q676114 | Петля обруча 114 |
Загрузка ...
|
|
| 11 | 197-1109023 | Шланг |
Загрузка ...
|
|
| 12 | M3201-1118011B | Соеденительная трубка впуска турбоускорителя |
Загрузка ...
|
|
| 13 | M3000-1008206B | Гайка |
Загрузка ...
|
|
| 14 | M3400-1118404A | Цапфа |
Загрузка ...
|
|
| 15 | M3000-1118002A | Прокладка турбонагнетателя |
Загрузка ...
|
|
| 16 | M3400-1118404A | Цапфа |
Загрузка ...
|
|
| 17 | M3000-1008206B | Гайка |
Загрузка ...
|
|
| 18 | M3000-1118003 | Прокладка выпуска турбины |
Загрузка ...
|
|
| 19 | M3200-1118270 | Части зажима |
Загрузка ...
|
|
| 20 | M3200-1118240D | Впускной шланг масла турбоускорителя |
Загрузка ...
|
|
| 21 | Q/YC901-3C14 | Шайба 14 |
Загрузка ...
|
|
| 22 | Q/YC901-3C18 | Шайба 18 |
Загрузка ...
|
|
| 23 | M3200-1118206C | Transition joint |
Загрузка ...
|
|
| 24 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 |
Загрузка ...
|
|
| 25 | M3400-1118202 | Соединение шланга подачи масла |
Загрузка ...
|
|
| 26 | Q/YC149-18 | Кольцевой уплотнитель 18 |
Загрузка ...
|
|
| 27 | 6QA6-1307017 | Болт с водяной канавкой |
Загрузка ...
|
|
| 28 | M3200-1118211 | Болт |
Загрузка ...
|
|
| 29 | M36D5-1118029 | Пружинное кольцо |
Загрузка ...
|
|
| 30 | M36L1-1118060A | Compressor outlet connection pipe bracket welding parts |
Загрузка ...
|
|
| 31 | Q40108 | Шайба 8 |
Загрузка ...
|
|
| 32 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 33 | Q340B08 | Гайка М8 |
Загрузка ...
|
|
| 34 | Q1841020 | Болт M10x20 |
Загрузка ...
|
|
| 35 | Q150B0825 | Болт M8x25 |
Загрузка ...
|
|
| 36 | M36L1-1118080B | Compressor outlet connection pipe welding parts II |
Загрузка ...
|
|
| 37 | Q67695 | Петля обруча 95 |
Загрузка ...
|
|
| 38 | 171-1119021 | Шланг |
Загрузка ...
|
|
| 39 | M36L1-1118022A | Compressor outlet connection pipe I |
Загрузка ...
|
|
| 40 | M3200-1118401A | Кольцо зажим |
Загрузка ...
|
|
| 41 | Q1840820TF2 | Болт M8x20 |
Загрузка ...
|
|
| 42 | M3400-1118211 | Масловпускное соединение турбоускорителя |
Загрузка ...
|
|
| 43 | 150-1118031B | Шайба |
Загрузка ...
|
|
| 44 | M3490-1118028 | Изоляция медной подушки |
Загрузка ...
|
