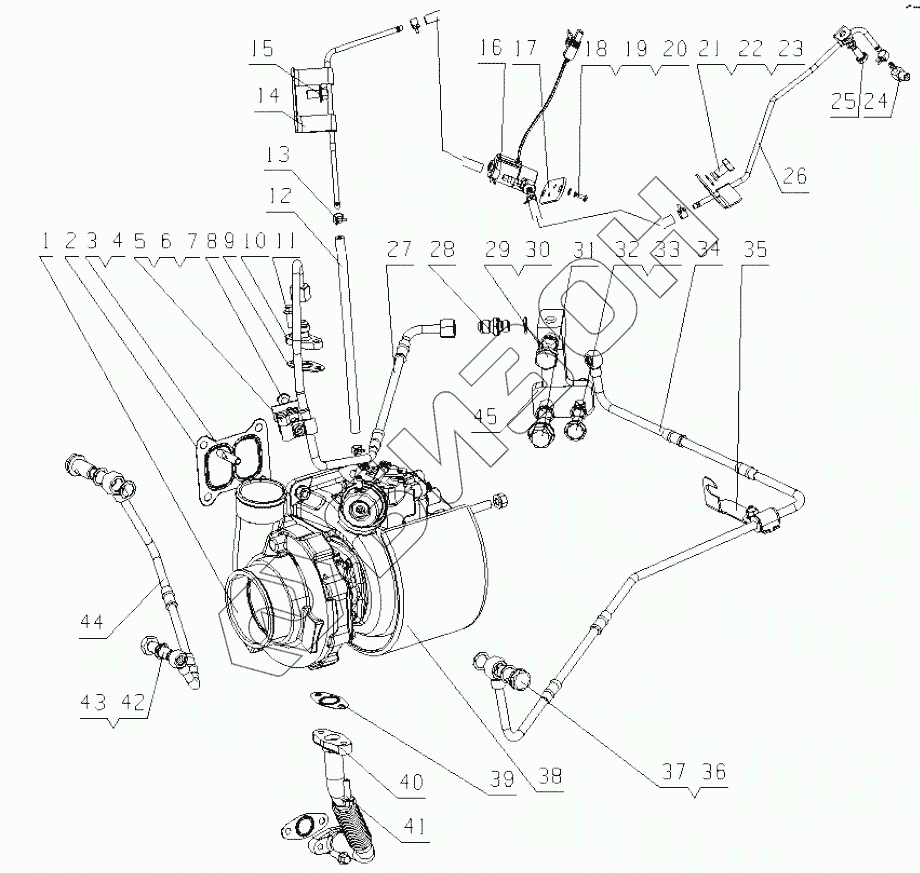

Графический каталог запасных частей к технике: Yuchai YC6MK320N-50. MY100-1118000/01 Turbocharger Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | MY100-1118100-135 | Turbocharger |
Загрузка ...
|
|
| 2 | KA100-1118002 | Turbocharger gasket |
Загрузка ...
|
|
| 3 | M3400-1118404A | Цапфа |
Загрузка ...
|
|
| 4 | K6000-1008206 | Гайка |
Загрузка ...
|
|
| 5 | L33HA-1104501 | Pipe clamp |
Загрузка ...
|
|
| 6 | L37L1-1104402 | Oil pipe sleeve |
Загрузка ...
|
|
| 7 | L33HA-1104505 | Pipe clamp |
Загрузка ...
|
|
| 8 | Q1840825 | Болт M8x25 |
Загрузка ...
|
|
| 9 | 150-1118031B | Шайба |
Загрузка ...
|
|
| 10 | 475D-1118211 | Масловпускное соединение |
Загрузка ...
|
|
| 11 | Q1840820TF2 | Болт M8x20 |
Загрузка ...
|
|
| 12 | G5900-1008019 | Вентиляционный шланг устойчивого к перенапряжениям клапана |
Загрузка ...
|
|
| 13 | Q673B11 | Петля обруча |
Загрузка ...
|
|
| 14 | MY100-1118902 | Waste gas bypass control valve connecting pipe |
Загрузка ...
|
|
| 15 | Q1841016TF2 | Болт M10x16 |
Загрузка ...
|
|
| 16 | LN100-1118940 | Waste gas bypass control valve |
Загрузка ...
|
|
| 17 | MY100-1118901 | Waste gas bypass control valve bracket |
Загрузка ...
|
|
| 18 | Q150B0410 | Болт |
Загрузка ...
|
|
| 19 | Q40104 | Шайба 4 |
Загрузка ...
|
|
| 20 | Q40304 | Шайба 4 |
Загрузка ...
|
|
| 21 | Q150B0818 | Болт M8x18 |
Загрузка ...
|
|
| 22 | Q40108 | Шайба 8 |
Загрузка ...
|
|
| 23 | Q40308 | Шайба 8 |
Загрузка ...
|
|
| 24 | G3900-1113031 | Компенсационный сустав регулятора давления |
Загрузка ...
|
|
| 25 | Q150B0816 | Болт M8x16 |
Загрузка ...
|
|
| 26 | MYB00-1118902 | Waste gas bypass control valve connecting pipe |
Загрузка ...
|
|
| 27 | MY6MA-1118240A | Oil inlet weldment subassembly |
Загрузка ...
|
|
| 28 | A30-1118021 | Штуцер подачи масла |
Загрузка ...
|
|
| 29 | Q/YC198-18 | Пробка М18х1,5 |
Загрузка ...
|
|
| 30 | Q/YC149-18 | Кольцевой уплотнитель 18 |
Загрузка ...
|
|
| 31 | M3200-1118211 | Болт |
Загрузка ...
|
|
| 32 | 6QA6-1307017 | Болт с водяной канавкой |
Загрузка ...
|
|
| 33 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 |
Загрузка ...
|
|
| 34 | MY6MA-1118B40A | Turbocharger water return weldment subassembly |
Загрузка ...
|
|
| 35 | M7GG0-1118270 | Pipe clamp subassembly |
Загрузка ...
|
|
| 36 | Q/YC901-1C1815 | Банджо-болт |
Загрузка ...
|
|
| 37 | Q/YC901-3C18 | Шайба 18 |
Загрузка ...
|
|
| 38 | ME30A-1118503 | Vortex shell heat shield |
Загрузка ...
|
|
| 39 | M3600-1118301A | Масляный шланг |
Загрузка ...
|
|
| 40 | MY6MA-1118340A | Oil return weldment subassembly |
Загрузка ...
|
|
| 41 | Q1840825TF2 | Болт M8x25 |
Загрузка ...
|
|
| 42 | L4400-3509007 | Полый болт для воды |
Загрузка ...
|
|
| 43 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 |
Загрузка ...
|
|
| 44 | MY6MA-1118A40A | Turbocharger water inlet weldment subassembly |
Загрузка ...
|
|
| 45 | M6000-1118206 | Сустав транзита |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
