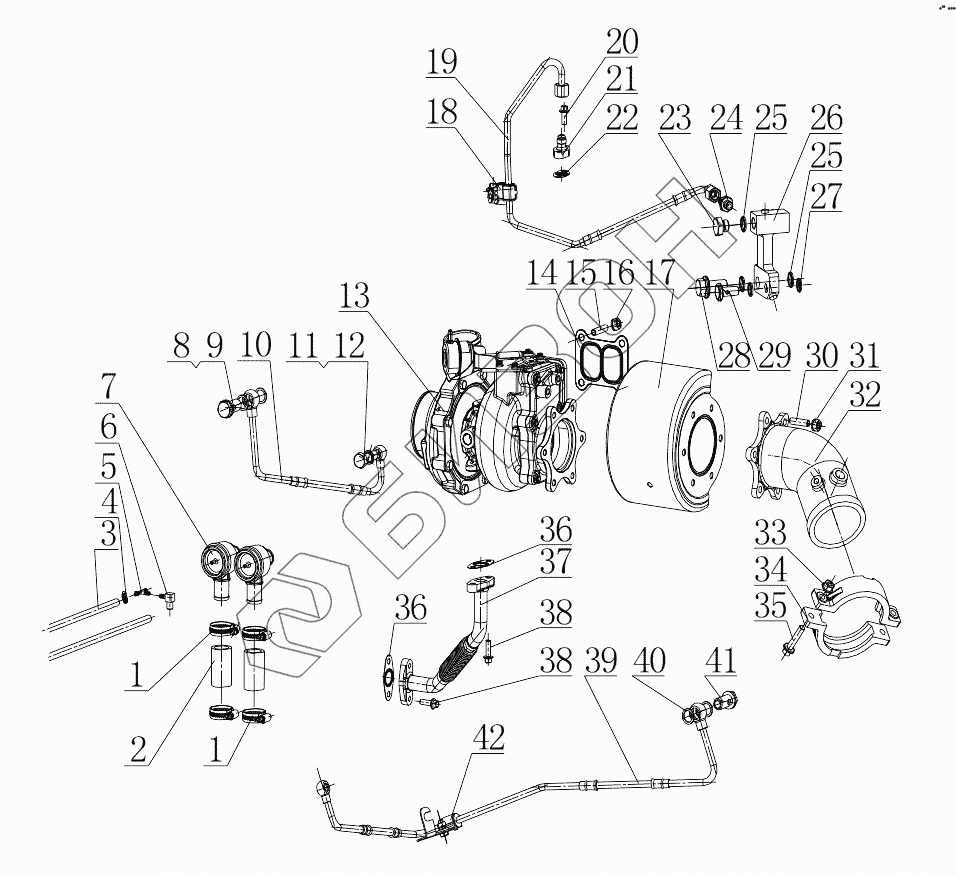

Графический каталог запасных частей к технике: Yuchai YC6MK340N-50. MN70A-1118000/01 Turbocharger Assembly
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Q67638 | Кольцевой хомут |
Загрузка ...
|
|
| 2 | TN100-1008066SF1 | Подводящая трубка к регулировочному клапану с подавлением пульсаций |
Загрузка ...
|
|
| 3 | G5900-1008019 | Вентиляционный шланг устойчивого к перенапряжениям клапана |
Загрузка ...
|
|
| 4 | Q673B11 | Петля обруча |
Загрузка ...
|
|
| 5 | G5900-1008014 | Тройник |
Загрузка ...
|
|
| 6 | G3900-1113031 | Компенсационный сустав регулятора давления |
Загрузка ...
|
|
| 7 | G5900-1008040 | Устойчивый к перенапряжениям клапан |
Загрузка ...
|
|
| 8 | Q/YC901-1C1815 | Банджо-болт |
Загрузка ...
|
|
| 9 | Q/YC901-3C18 | Шайба 18 |
Загрузка ...
|
|
| 10 | MY6MA-1118A40A | Turbocharger water inlet weldment subassembly |
Загрузка ...
|
|
| 11 | К2305-1118209 | Bolt |
Загрузка ...
|
|
| 12 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 |
Загрузка ...
|
|
| 13 | MY100-1118100A-135 | Turbocharger |
Загрузка ...
|
|
| 14 | KA100-1118002 | Turbocharger gasket |
Загрузка ...
|
|
| 15 | M3400-1118404A | Цапфа |
Загрузка ...
|
|
| 16 | K6000-1008206 | Гайка |
Загрузка ...
|
|
| 17 | MY100-1118503A | Turbine scroll heat shield |
Загрузка ...
|
|
| 18 | MY100—1118270 | Pipe clip subassembly |
Загрузка ...
|
|
| 19 | MY6MA-1118240A | Oil inlet weldment subassembly |
Загрузка ...
|
|
| 20 | Q1840820TF2 | Болт M8x20 |
Загрузка ...
|
|
| 21 | 475D-1118211A | Turbocharger oil inlet connector |
Загрузка ...
|
|
| 22 | G3D00-1118201 | Gasket |
Загрузка ...
|
|
| 23 | Q/YC198-18 | Пробка М18х1,5 |
Загрузка ...
|
|
| 24 | А30-1118021 | Oil inlet hose connection |
Загрузка ...
|
|
| 25 | Q/YC149-18 | Кольцевой уплотнитель 18 |
Загрузка ...
|
|
| 26 | М6000-1118206 | Transition connector |
Загрузка ...
|
|
| 27 | Q/YC149-18 | Кольцевой уплотнитель 18 |
Загрузка ...
|
|
| 28 | М3200-1118211 | Bolt |
Загрузка ...
|
|
| 29 | 6QA6-1307017 | Болт с водяной канавкой |
Загрузка ...
|
|
| 30 | 150-1118001 | Шпилька |
Загрузка ...
|
|
| 31 | К6000-1008206 | Nut |
Загрузка ...
|
|
| 32 | MY100-1008203 | Turbine rear exhaust coupling |
Загрузка ...
|
|
| 33 | Q32010T13F2 | Nut |
Загрузка ...
|
|
| 34 | А30-1118504 | Turbine rear circlip |
Загрузка ...
|
|
| 35 | YC3-1045TF2 | Bolt |
Загрузка ...
|
|
| 36 | М3600-1118301А | Oil return pipe gasket |
Загрузка ...
|
|
| 37 | MY6MA-1118340A | Oil return weldment subassembly |
Загрузка ...
|
|
| 38 | Q1840825TF2 | Болт M8x25 |
Загрузка ...
|
|
| 39 | MY6MA-1118007 | Turbocharger water return pipe Welded components |
Загрузка ...
|
|
| 40 | Q/YC901-3C18 | Шайба 18 |
Загрузка ...
|
|
| 41 | Q/YC901-1C1815 | Банджо-болт |
Загрузка ...
|
|
| 42 | MY100—1118270 | Pipe clip subassembly |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
