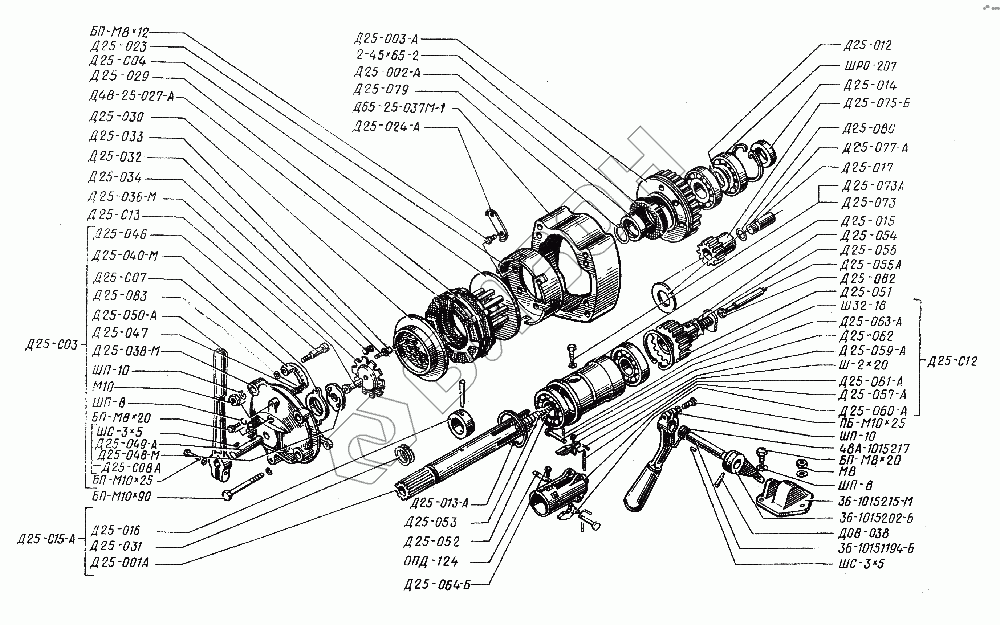

Графический каталог запасных частей к технике: ЮМЗ Д-65. Механизм передачи пускового двигателя
Д25-063А
Д25-083
Д25-082
Д25-080
Д25-079
Д25-077А
Д25-075Б
Д25-073Л
Д25-073
Д25-064Б
Д08-038
Д25-062
Д25-061А
Д25-060А
Д25-059А
Д25-057А
Д25-056
Д25-055А
Д25-054
Д25-053
Д25-052
М8
2-45х65-2
ШР0-207
Ш-2х20
Ш-8
Ш-8
М10
Д25-051
М10х90
М10х25
М10х25
М8х20
М8х12
М8х12
48А-1015217
36-1015215М
36-1015202Б
36-1015194Б
0ПД-124
Д25-С15А
Д25-014
Д25-013А
Д25-012
Д25-003А
Д25-002А
Д25-001А
Д25-015
Д25-С13
Д25-С12
Д25-С08А
Д25-С07
Д25-С04
Д25-С03
Д25-033
Д25-050А
Д25-049А
Д25-048М
Д25-047
Д25-046
Д25-040М
Д25-038М
Д65-25-037М-1
Д25-036М
Д25-034
Д25-032
Д25-031
Д25-030
Д25-029
Д48-25-027А
Д25-024А
Д25-023
Д25-017
Д25-016
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д25-063А | Д25-063А | Ось грузов |
Загрузка ...
|
|
| Д25-099 | Д25-099 | Штифт |
Загрузка ...
|
|
| Д25-083 | Д25-083 | Шайба |
Загрузка ...
|
|
| Д25-082 | Д25-082 | Шайба |
Загрузка ...
|
|
| Д25-080 | Д25-080 | Кольцо уплотнительное |
Загрузка ...
|
|
| Д25-079 | Д25-079 | Кольцо стопорное |
Загрузка ...
|
|
| Д25-077А | Д25-077А | Палец |
Загрузка ...
|
|
| Д25-075Б | Д25-075Б | Зубчатое колесо |
Загрузка ...
|
|
| Д25-073Л | Д25-073Л | Болт |
Загрузка ...
|
|
| Д25-073 | Д25-073 | Болт стопорный |
Загрузка ...
|
|
| Д25-064Б | Д25-064Б | Болт |
Загрузка ...
|
|
| Д08-038 | Д08-038 | Штифт с канавками |
Загрузка ...
|
|
| Д25-062 | Д25-062 | Упор пружины |
Загрузка ...
|
|
| Д25-061А | Д25-061А | Пружина |
Загрузка ...
|
|
| Д25-060А | Д25-060А | Груз бендикса |
Загрузка ...
|
|
| Д25-059А | Д25-059А | Груз бендикса |
Загрузка ...
|
|
| Д25-057А | Д25-057А | Корпус грузов |
Загрузка ...
|
|
| Д25-056 | Д25-056 | Гайка бендикса в сборе |
Загрузка ...
|
|
| Д25-055А | Д25-055А | Толкатель |
Загрузка ...
|
|
| Д25-054 | Д25-054 | Шайба замковая |
Загрузка ...
|
|
| Д25-053 | Д25-053 | Пружина толкателя большая |
Загрузка ...
|
|
| Д25-052 | Д25-052 | Пружина толкателя малая |
Загрузка ...
|
|
| М8 | М8 | Гайка |
Загрузка ...
|
|
| 2-45х65-2 | 2-45х65-2 | Манжета |
Загрузка ...
|
|
| ШР0-207 | ШР0-207 | Подшипник |
Загрузка ...
|
|
| ША-10 | ША-10 | Шарик диаметром 10Н ГОСТ 3722-60 |
Загрузка ...
|
|
| ША-8 | ША-8 | Шарик |
Загрузка ...
|
|
| 2-4х10 | 2-4х10 | Заклепка |
Загрузка ...
|
|
| 2-4х10 | 2-4х10 | Заклепка |
Загрузка ...
|
|
| 1-3,2х18 | 1-3,2х18 | Шплинт |
Загрузка ...
|
|
| Ш-2х20 | Ш-2х20 | Шплинт |
Загрузка ...
|
|
| Ш-8 | Ш-8 | Шайба |
Загрузка ...
|
|
| М10 | М10 | Гайка |
Загрузка ...
|
|
| Д25-051 | Д25-051 | Шестерня стартерная |
Загрузка ...
|
|
| М10х90 | М10х90 | Болт |
Загрузка ...
|
|
| М10х35 | М10х35 | Болт |
Загрузка ...
|
|
| М10х25 | М10х25 | Болт |
Загрузка ...
|
|
| М8х20 | М8х20 | Болт |
Загрузка ...
|
|
| М8х12 | М8х12 | Болт |
Загрузка ...
|
|
| 48А-1015217 | 48А-1015217 | Пружина |
Загрузка ...
|
|
| 36-1015215М | 36-1015215М | Крышка |
Загрузка ...
|
|
| 36-1015202Б | 36-1015202Б | Поводок |
Загрузка ...
|
|
| 36-1015194Б | 36-1015194Б | Валик |
Загрузка ...
|
|
| 0ПД-124 | 0ПД-124 | Замок |
Загрузка ...
|
|
| Д25-С15А | Д25-С15А | Вал |
Загрузка ...
|
|
| Д25-014 | Д25-014 | Кольцо вала дистанционное |
Загрузка ...
|
|
| Д25-013А | Д25-013А | Кольцо |
Загрузка ...
|
|
| Д25-012 | Д25-012 | Шайба дистанционная |
Загрузка ...
|
|
| Д25-003А | Д25-003А | Зубчатое колесо |
Загрузка ...
|
|
| Д25-002А | Д25-002А | Кольцо |
Загрузка ...
|
|
| Д25-001А | Д25-001А | Вал |
Загрузка ...
|
|
| Д65-1015190-А | Д65-1015190-А | Рычаг привода бендикса в сборе |
Загрузка ...
|
|
| Д25-С21 | Д25-С21 | Рычаг |
Загрузка ...
|
|
| Д25-С19 | Д25-С19 | Рычаг сцепления в сборе |
Загрузка ...
|
|
| Д25-С17 | Д25-С17 | Тяга бендикса в сборе |
Загрузка ...
|
|
| Д25-015 | Д25-015 | Стакан шарикоподшипников |
Загрузка ...
|
|
| Д25-С13Т | Д25-С13Т | Зубчатое колесо |
Загрузка ...
|
|
| Д25-С13 | Д25-С13 | Штифт нажимного диска центробежный в сборе |
Загрузка ...
|
|
| Д25-С12 | Д25-С12 | Корпус грузов бендикса в сборе |
Загрузка ...
|
|
| Д25-С08А | Д25-С08А | Башмак |
Загрузка ...
|
|
| Д25-С07 | Д25-С07 | Колодка тормоза в сборе |
Загрузка ...
|
|
| Д25-С04 | Д25-С04 | Диск сцепления подвижной в сборе |
Загрузка ...
|
|
| Д65-25-С03 | Д65-25-С03 | Крышка кожуха сцепления в сборе |
Загрузка ...
|
|
| Д25-С03 | Д25-С03 | Крышка |
Загрузка ...
|
|
| Д25-С02 | Д25-С02 | Вал с муфтой |
Загрузка ...
|
|
| Д25-С01 | Д25-С01 | Механизм передачи ПД |
Загрузка ...
|
|
| Д25-033 | Д25-033 | Стакан пружины |
Загрузка ...
|
|
| Д25-050А | Д25-050А | Рукоятка |
Загрузка ...
|
|
| Д25-049А | Д25-049А | Палец |
Загрузка ...
|
|
| Д25-048М | Д25-048М | Башмак |
Загрузка ...
|
|
| Д25-047 | Д25-047 | Пружина колодки |
Загрузка ...
|
|
| Д25-046 | Д25-046 | Палец колодки |
Загрузка ...
|
|
| Д25-040М | Д25-040М | Башмак |
Загрузка ...
|
|
| Д25-038М | Д25-038М | Крышка |
Загрузка ...
|
|
| Д65-25-037М-1 | Д65-25-037М-1 | Обечайка |
Загрузка ...
|
|
| Д25-036М | Д25-036М | Диск |
Загрузка ...
|
|
| Д25-034 | Д25-034 | Гайка пружины |
Загрузка ...
|
|
| Д65-1015101 | Д65-1015101 | Механизм передачи |
Загрузка ...
|
|
| Д25-032 | Д25-032 | Пружина сцепления |
Загрузка ...
|
|
| Д25-031 | Д25-031 | Кольцо диска стопорное |
Загрузка ...
|
|
| Д25-030 | Д25-030 | Диск сцеплений упорный |
Загрузка ...
|
|
| Д25-029 | Д25-029 | Диск сцепления ведомый |
Загрузка ...
|
|
| Д48-25-027А | Д48-25-027А | Диск |
Загрузка ...
|
|
| Д25-024А | Д25-024А | Шайба |
Загрузка ...
|
|
| Д25-023 | Д25-023 | Барабан сцепления |
Загрузка ...
|
|
| Д25-017 | Д25-017 | Заглушка стакана |
Загрузка ...
|
|
| Д25-016 | Д25-016 | Кольцо вала упорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
