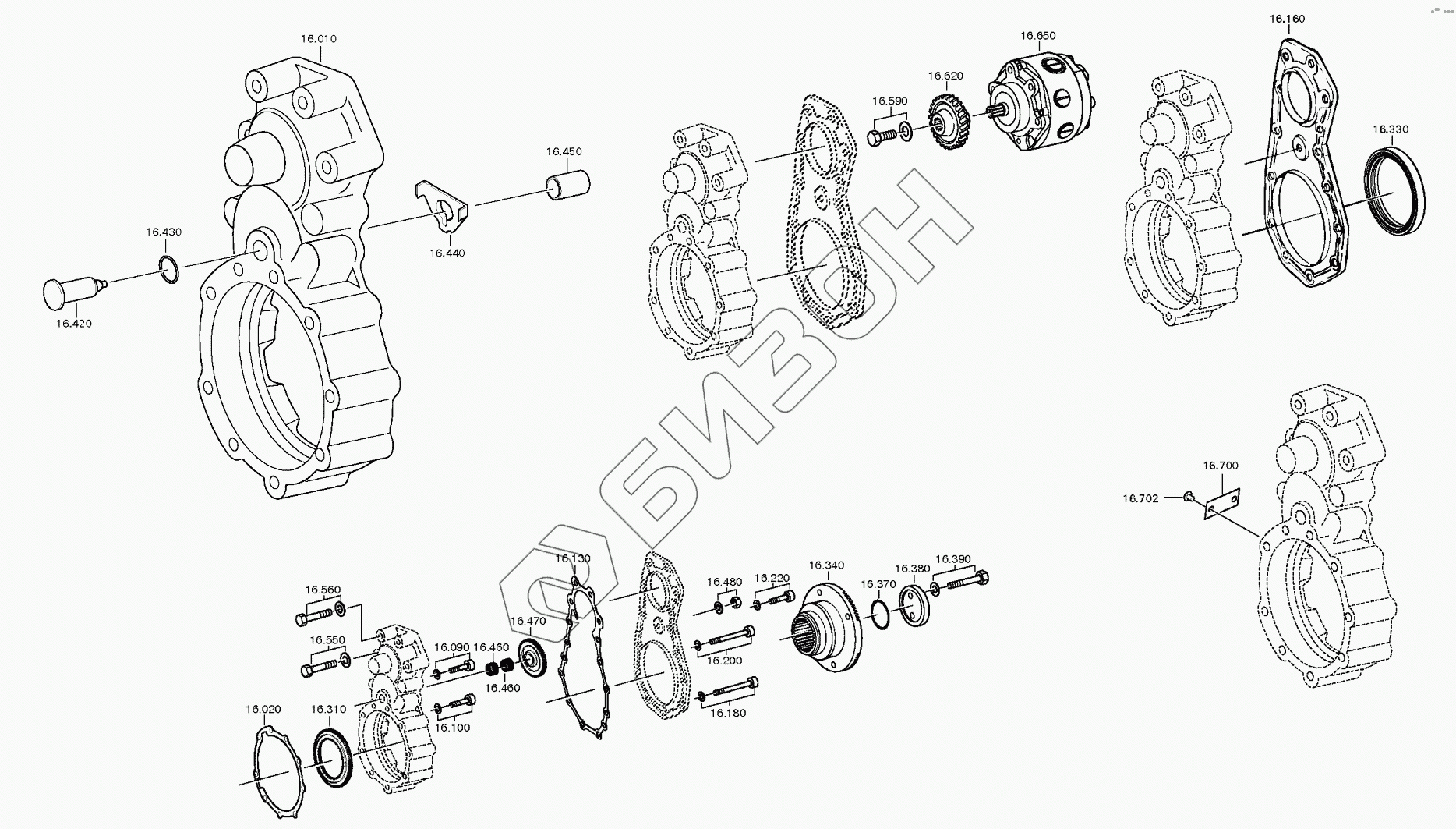

Графический каталог запасных частей к технике: ZF КПП 16S1825TO. КОРПУС
10
20
90
90
90
100
100
100
130
160
180
180
180
200
200
200
220
220
220
310
330
330
340
370
370
370
380
390
420
430
440
450
460
460
470
480
480
480
550
550
550
550
550
560
560
560
560
560
590
590
620
650
СЛОЙ
0770.047.113
0770.047.114
0770.087.001
0770.090.142
0770.090.143
8605.230.101
8605.633.009
8605.633.107
700
702
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10 | 6091.316.004 | КОРПУС |
Загрузка ...
|
|
| 20 | 1315.331.001 | Gasket |
Загрузка ...
|
|
| 90 | ВИНТ | Винт запорный |
Загрузка ...
|
|
| 90 | 0636.100.307 | ВИНТ С ГОЛОВКОЙ ЦИЛИНДРИЧЕСКОЙ |
Загрузка ...
|
|
| 90 | 0630.100.277 | ШАЙБА |
Загрузка ...
|
|
| 100 | ВИНТ | Винт запорный |
Загрузка ...
|
|
| 100 | 0636.100.307 | ВИНТ С ГОЛОВКОЙ ЦИЛИНДРИЧЕСКОЙ |
Загрузка ...
|
|
| 100 | 0630.100.277 | ШАЙБА |
Загрузка ...
|
|
| 130 | 1295.338.145 | ПРОКЛАДКА УПЛОТНИТЕЛЬНАЯ |
Загрузка ...
|
|
| 160 | 6091.303.018 | КРЫШКА |
Загрузка ...
|
|
| 180 | ВИНТ | Винт запорный |
Загрузка ...
|
|
| 180 | 0636.100.308 | ВИНТ С ГОЛОВКОЙ ЦИЛИНДРИЧЕСКОЙ |
Загрузка ...
|
|
| 180 | 0630.100.277 | ШАЙБА |
Загрузка ...
|
|
| 200 | ВИНТ | Винт запорный |
Загрузка ...
|
|
| 200 | 0636.100.308 | ВИНТ С ГОЛОВКОЙ ЦИЛИНДРИЧЕСКОЙ |
Загрузка ...
|
|
| 200 | 0630.100.277 | ШАЙБА |
Загрузка ...
|
|
| 220 | ВИНТ | Винт запорный |
Загрузка ...
|
|
| 220 | 0636.100.306 | ВИНТ С ГОЛОВКОЙ ЦИЛИНДРИЧЕСКОЙ |
Загрузка ...
|
|
| 220 | 0630.100.277 | ШАЙБА |
Загрузка ...
|
|
| 310 | 1312.315.002 | КОЛЕСО ВЕДУЩЕЕ |
Загрузка ...
|
|
| 330 | САЛЬНИК | Сальник |
Загрузка ...
|
|
| 330 | 0750.111.341 | Shaft seal |
Загрузка ...
|
|
| 330.10 | 0734.319.253 | Сальник |
Загрузка ...
|
|
| 330.20 | 0734.319.551 | Сальник |
Загрузка ...
|
|
| 340 | 1312.315.004 | ФЛАНЕЦ ВАЛА ОТБОРА МОЩНОСТИ |
Загрузка ...
|
|
| 350 | БОЛТ | Болт с головкой шестигранной |
Загрузка ...
|
|
| 350 | 0636.100.202 | Hexagon bolt |
Загрузка ...
|
|
| 350 | 1315.332.067 | Защитный колпачок |
Загрузка ...
|
|
| 370 | O-RING | O-RING |
Загрузка ...
|
|
| 370 | 0634.313.805 | O-ring |
Загрузка ...
|
|
| 370 | 0501.331.852 | Кольцо уплотнительное |
Загрузка ...
|
|
| 380 | 1312.332.028 | Washer |
Загрузка ...
|
|
| 390 | 0636.011.777 | Болт с головкой шестигранной |
Загрузка ...
|
|
| 420 | 6091.316.005 | БОЛТ |
Загрузка ...
|
|
| 430 | 0634.304.391 | КОЛЬЦО УПЛОТНИТЕЛЬНОЕ |
Загрузка ...
|
|
| 440 | 1304.313.058 | ШАЙБА УПОРНАЯ |
Загрузка ...
|
|
| 450 | 0735.295.067 | КОЛЬЦО ВНУТРЕННЕЕ |
Загрузка ...
|
|
| 460 | 0735.320.885 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 470 | 1304.313.063 | Шестерня промежуточная |
Загрузка ...
|
|
| 480 | ГАЙКА | ГАЙКА ШЕСТИГРАННАЯ |
Загрузка ...
|
|
| 480 | 0637.006.281 | HEXAGON NUT |
Загрузка ...
|
|
| 480 | 0501.305.190 | USIT-КОЛЬЦО |
Загрузка ...
|
|
| 550 | БОЛТ | Болт с головкой шестигранной |
Загрузка ...
|
|
| 550 | 0636.011.759 | БОЛТ С ГОЛОВКОЙ ШЕСТИГРАННОЙ |
Загрузка ...
|
|
| 550 | SPRING WASHER | SPRING WASHER |
Загрузка ...
|
|
| 550 | 0630.100.242 | ШАЙБА ПРУЖИННАЯ |
Загрузка ...
|
|
| 550 | 0630.100.451 | SPRING WASHER |
Загрузка ...
|
|
| 560 | БОЛТ | Болт с головкой шестигранной |
Загрузка ...
|
|
| 560 | 0636.011.759 | БОЛТ С ГОЛОВКОЙ ШЕСТИГРАННОЙ |
Загрузка ...
|
|
| 560 | SPRING WASHER | SPRING WASHER |
Загрузка ...
|
|
| 560 | 0630.100.242 | ШАЙБА ПРУЖИННАЯ |
Загрузка ...
|
|
| 560 | 0630.100.451 | SPRING WASHER |
Загрузка ...
|
|
| 590 | БОЛТ | Болт с головкой шестигранной |
Загрузка ...
|
|
| 590 | 0636.015.086 | Болт с головкой шестигранной |
Загрузка ...
|
|
| 620 | 1295.338.127 | Колесо ведомое |
Загрузка ...
|
|
| 650 | 8605.955.126 | Поршневой насос |
Загрузка ...
|
|
| СЛОЙ | СЛОЙ | СЛОЙ ПОКРОВНЫЙ |
Загрузка ...
|
|
| 0770.047.113 | 0770.047.113 | Колпак защитный |
Загрузка ...
|
|
| 0770.047.114 | 0770.047.114 | Колпак защитный |
Загрузка ...
|
|
| 0770.087.001 | 0770.087.001 | Этикетка |
Загрузка ...
|
|
| 0770.090.142 | 0770.090.142 | Пробка резьбовая |
Загрузка ...
|
|
| 0770.090.143 | 0770.090.143 | Пробка резьбовая |
Загрузка ...
|
|
| 8605.230.101 | 8605.230.101 | Винт |
Загрузка ...
|
|
| 8605.633.009 | 8605.633.009 | Набор уплотнений укомпл. |
Загрузка ...
|
|
| 8605.633.107 | 8605.633.107 | Комплект мелких деталей |
Загрузка ...
|
|
| 650.10 | 0630.501.016 | Кольцо стопорное |
Загрузка ...
|
|
| 650.10 | 0770.080.196 | Сальник |
Загрузка ...
|
|
| 650.10 | 0770.080.196 | Сальник |
Загрузка ...
|
|
| 650.10 | 0770.198.092 | Сальник |
Загрузка ...
|
|
| 650.10 | 7685.040.188 | Табличка фирменная |
Загрузка ...
|
|
| 650.10 | 8605.036.118 | Рессора листовая |
Загрузка ...
|
|
| 650.11 | 0770.032.820 | Кольцо подшипника упорное |
Загрузка ...
|
|
| 650.12 | 8605.034.101 | Кольцо вращающееся |
Загрузка ...
|
|
| 650.13 | 8605.023.101 | Втулка |
Загрузка ...
|
|
| 650.14 | 8605.014.117 | Вал эксцентриковый |
Загрузка ...
|
|
| 650.15 | 0634.304.596 | Кольцо уплотнительное |
Загрузка ...
|
|
| 650.16 | 8605.001.104 | Корпус |
Загрузка ...
|
|
| 650.17 | 8605.043.101 | Поршень |
Загрузка ...
|
|
| 650.18 | 0770.060.317 | Пружина нажимная |
Загрузка ...
|
|
| 650.20 | 0634.303.605 | Кольцо уплотнительное |
Загрузка ...
|
|
| 650.20 | 7685.040.154 | Табличка фирменная |
Загрузка ...
|
|
| 650.20 | 8605.036.115 | Шайба пружинная |
Загрузка ...
|
|
| 650.21 | 8605.002.132 | Крышка |
Загрузка ...
|
|
| 650.23 | 0770.105.042 | Штифт насеченный |
Загрузка ...
|
|
| 650.24 | 0636.101.568 | Винт с головкой цилиндрической |
Загрузка ...
|
|
| 650.3 | 7607.032.106 | Кольцо промежуточн ое |
Загрузка ...
|
|
| 650.30 | 0634.304.576 | Кольцо уплотнительное |
Загрузка ...
|
|
| 650.30 | 0770.019.002 | Заклепка |
Загрузка ...
|
|
| 650.30 | 0770.019.002 | Заклепка |
Загрузка ...
|
|
| 650.4 | 0770.198.092 | Сальник |
Загрузка ...
|
|
| 650.40 | 0634.304.596 | Кольцо уплотнительное |
Загрузка ...
|
|
| 650.40 | 7685.040.154 | Табличка фирменная |
Загрузка ...
|
|
| 650.5 | 0634.303.605 | Кольцо уплотнительное |
Загрузка ...
|
|
| 650.50 | 0634.304.540 | Кольцо уплотнительное |
Загрузка ...
|
|
| 650.6 | 8605.002.130 | Крышка |
Загрузка ...
|
|
| 650.60 | 0770.105.042 | Штифт насеченный |
Загрузка ...
|
|
| 650.7 | 0634.304.576 | Кольцо уплотнительное |
Загрузка ...
|
|
| 650.70 | 0636.101.568 | Винт с головкой цилиндрической |
Загрузка ...
|
|
| 650.706 | 0770.197.104 | Подшипник шариковый |
Загрузка ...
|
|
| 650.714 | 0770.196.338 | Табличка фирменная |
Загрузка ...
|
|
| 650.714 | 7685.040.154 | Табличка фирменная |
Загрузка ...
|
|
| 650.714 | 7685.040.188 | Табличка фирменная |
Загрузка ...
|
|
| 650.8 | 0635.301.132 | Подшипник игольчатый |
Загрузка ...
|
|
| 650.80 | 0770.090.143 | Пробка резьбовая |
Загрузка ...
|
|
| 650.9 | 8605.036.115 | Шайба пружинная |
Загрузка ...
|
|
| 650.90 | 0770.090.142 | Пробка резьбовая |
Загрузка ...
|
|
| 700 | 0730.365.160 | ТАБЛИЧКА ФИРМЕННАЯ |
Загрузка ...
|
|
| 702 | 0731.300.027 | BLIND RIVET |
Загрузка ...
|
