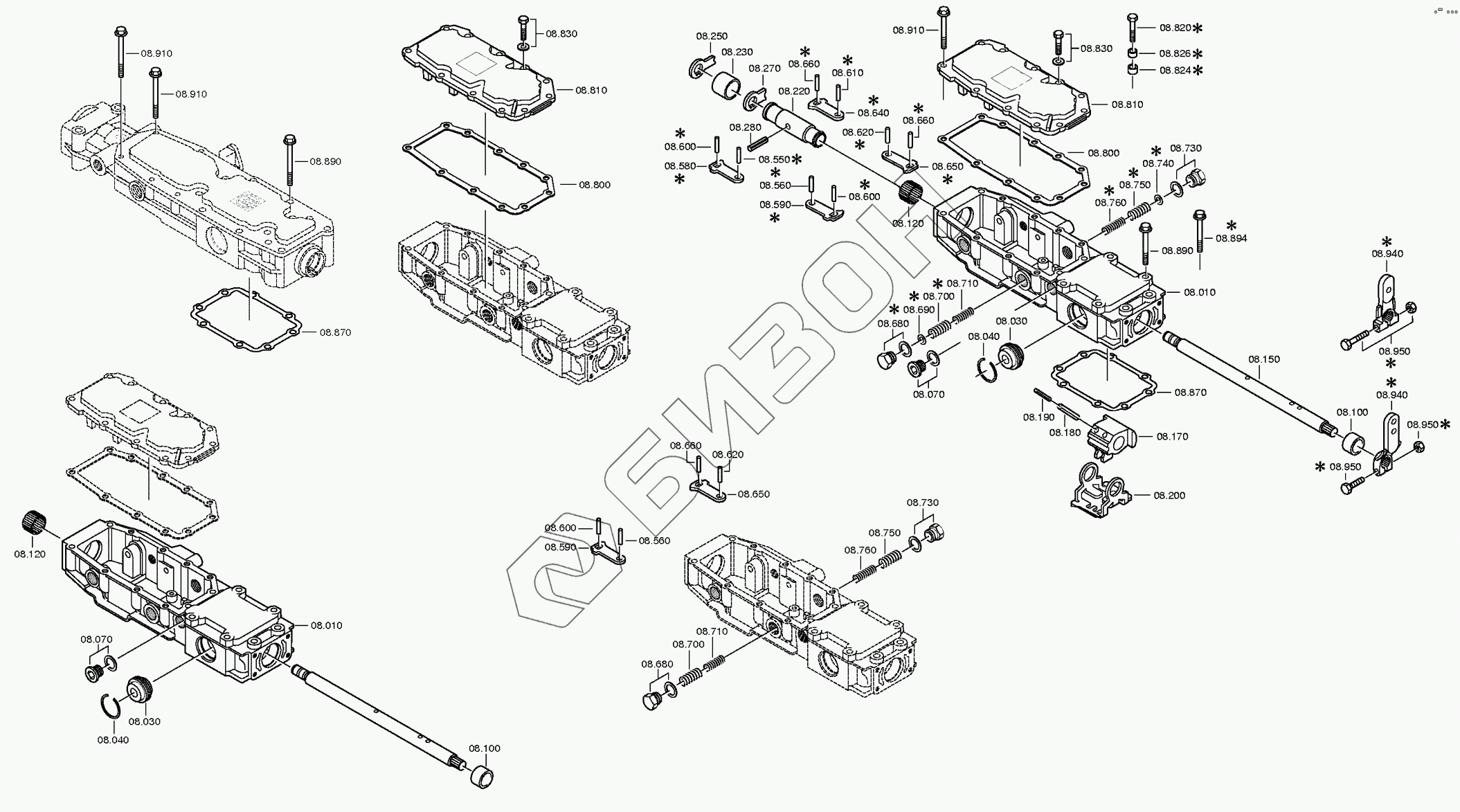

Графический каталог запасных частей к технике: ZF КПП 16S1825TO. КОРПУС МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
10
10
30
30
40
40
70
70
70
70
70
70
100
100
120
120
150
170
170
180
190
200
220
230
250
270
280
560
560
590
590
600
600
600
620
620
650
650
660
660
660
680
680
680
680
680
680
700
700
710
710
730
730
730
730
730
730
750
750
760
760
800
800
810
810
830
830
830
830
830
830
870
870
890
890
910
910
910
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10 | 1315.307.197 | Gear shift housing |
Загрузка ...
|
|
| 30 | 0501.209.212 | Detent |
Загрузка ...
|
|
| 40 | 0630.532.130 | Сальник |
Загрузка ...
|
|
| 70 | ВИНТ | Винт запорный |
Загрузка ...
|
|
| 70 | 0636.100.824 | Винт запорный |
Загрузка ...
|
|
| 70 | 0730.009.515 | Sealing ring |
Загрузка ...
|
|
| 100 | 0730.260.330 | Втулка подшипника |
Загрузка ...
|
|
| 120 | 0635.303.053 | Игольчатый подшипник без внутр. кольца |
Загрузка ...
|
|
| 150 | 1315.307.230 | Gear shift shaft |
Загрузка ...
|
|
| 170 | ПОВОДОК | Поводок |
Загрузка ...
|
|
| 170 | 1315.307.092 | Driver |
Загрузка ...
|
|
| 180 | 0631.329.101 | Slotpin |
Загрузка ...
|
|
| 190 | 0631.329.073 | Штифт разрезной |
Загрузка ...
|
|
| 200 | 1315.307.308 | Locking piece |
Загрузка ...
|
|
| 220 | 1315.307.202 | Quill shaft |
Загрузка ...
|
|
| 230 | 0730.063.273 | Bush |
Загрузка ...
|
|
| 250 | 1315.307.305 | Detent sheet |
Загрузка ...
|
|
| 270 | 1315.307.111 | Detent sheet |
Загрузка ...
|
|
| 280 | 0631.329.117 | Slotpin |
Загрузка ...
|
|
| 560 | 0631.306.832 | Cylindrical pin |
Загрузка ...
|
|
| 590 | 1315.307.203 | Detent lever |
Загрузка ...
|
|
| 600 | 0631.306.832 | Cylindrical pin |
Загрузка ...
|
|
| 620 | 0631.306.832 | Cylindrical pin |
Загрузка ...
|
|
| 650 | 1315.307.203 | Detent lever |
Загрузка ...
|
|
| 660 | 0631.306.832 | Cylindrical pin |
Загрузка ...
|
|
| 680 | БОЛТ | Болт с головкой шестигранной |
Загрузка ...
|
|
| 680 | 1315.307.736 | Болт |
Загрузка ...
|
|
| 680 | 0730.009.515 | Sealing ring |
Загрузка ...
|
|
| 700 | 0732.040.985 | Нажимная пружина |
Загрузка ...
|
|
| 710 | 0732.040.984 | Comprspring |
Загрузка ...
|
|
| 730 | 0730.009.515 | Sealing ring |
Загрузка ...
|
|
| 730 | 1315.307.736 | Болт |
Загрузка ...
|
|
| 730 | БОЛТ | Болт с головкой шестигранной |
Загрузка ...
|
|
| 750 | 0732.040.985 | Нажимная пружина |
Загрузка ...
|
|
| 760 | 0732.040.984 | Comprspring |
Загрузка ...
|
|
| 800 | 1315.307.201 | Gasket |
Загрузка ...
|
|
| 810 | 1315.307.314 | Cover |
Загрузка ...
|
|
| 830 | БОЛТ | Болт с головкой шестигранной |
Загрузка ...
|
|
| 830 | 0636.100.797 | HEXAGON BOLT |
Загрузка ...
|
|
| 830 | 0630.100.295 | WASHER |
Загрузка ...
|
|
| 870 | 1315.307.013 | Gasket |
Загрузка ...
|
|
| 890 | 0736.300.137 | HEXAGON BOLT |
Загрузка ...
|
|
| 910 | 0736.300.137 | HEXAGON BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
