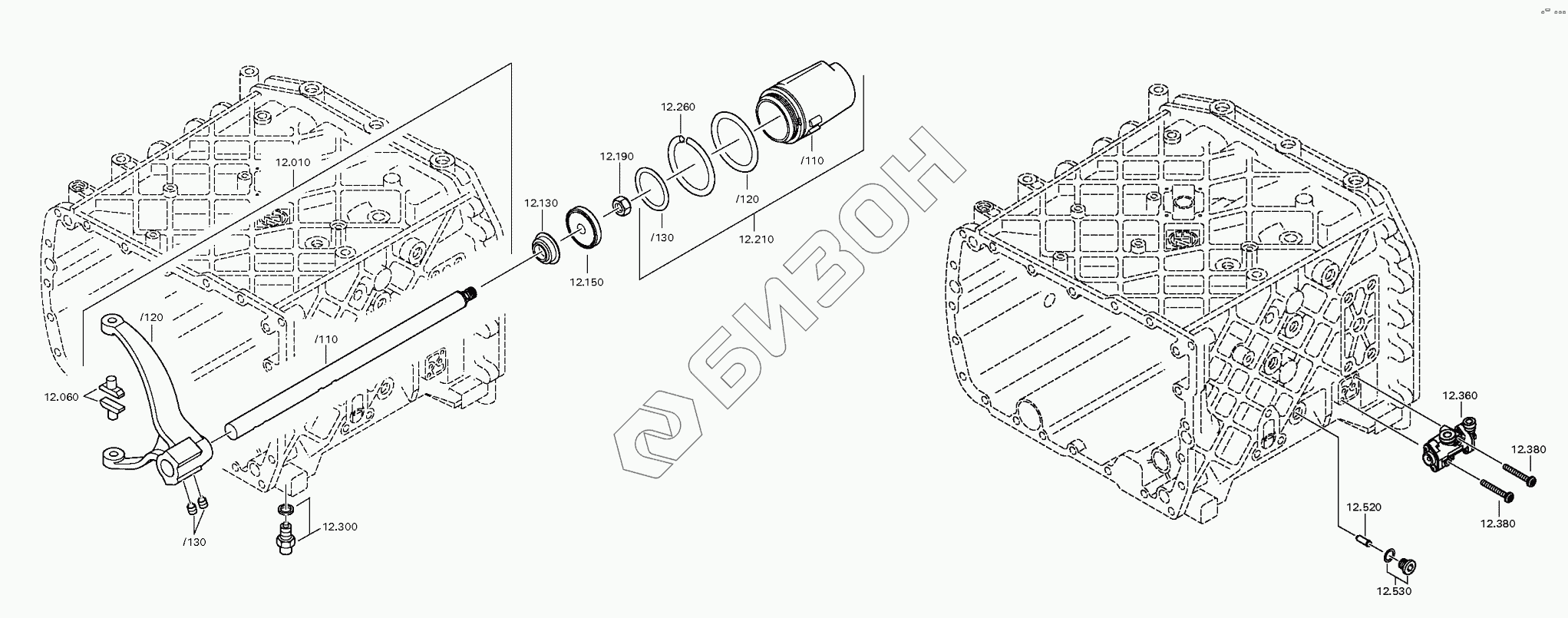

Графический каталог запасных частей к технике: ZF КПП 16S1825TO. СИСТЕМА ПЕРЕКЛЮЧЕНИЯ GV

Тип техники

Марка

Модель

Схема

10.110

10.120

10.130

130

150

190

210

210.110

210.120

210.120.130

260

300

360

380

520

530

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
10	1315.212.013	Gear shift rail	Загрузка ...
10.110	1315.312.073	Gear shift rail	Загрузка ...
10.120	1315.312.074	Gear shift fork	Загрузка ...
10.130	1315.312.047	Set screw	Загрузка ...
60	1316.306.015	Ползун	Загрузка ...
130	0750.112.131	Flange packing	Загрузка ...
150	0501.324.670	Поршень	Загрузка ...
190	0737.300.037	LOCKING NUT	Загрузка ...
210	1315.212.010	Cylinder	Загрузка ...
210.110	1315.312.048	Cylinder	Загрузка ...
210.120	O-RING	O-RING	Загрузка ...
210.120	0634.313.018	O-ring	Загрузка ...
210.120	0501.331.849	Кольцо	Загрузка ...
210.120.130	O-RING	O-RING	Загрузка ...
210.120.130	0634.313.320	O-ring	Загрузка ...
210.120.130	0501.331.850	Кольцо	Загрузка ...
260	1315.312.034	Spring	Загрузка ...
300	УПОР	Упор стопорный	Загрузка ...
300	1324.207.033	Упор стопорный	Загрузка ...
300	0730.008.604	Уплотнительное кольцо	Загрузка ...
360	0501.219.847	Клапан 5/2-ходовой	Загрузка ...
380	0736.300.659	Винт torx	Загрузка ...
520	1295.212.006	Pin	Загрузка ...
530	ВИНТ	Винт запорный	Загрузка ...
530	0636.100.791	SCREW PLUG	Загрузка ...
530	0634.801.062	SEALING RING	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
