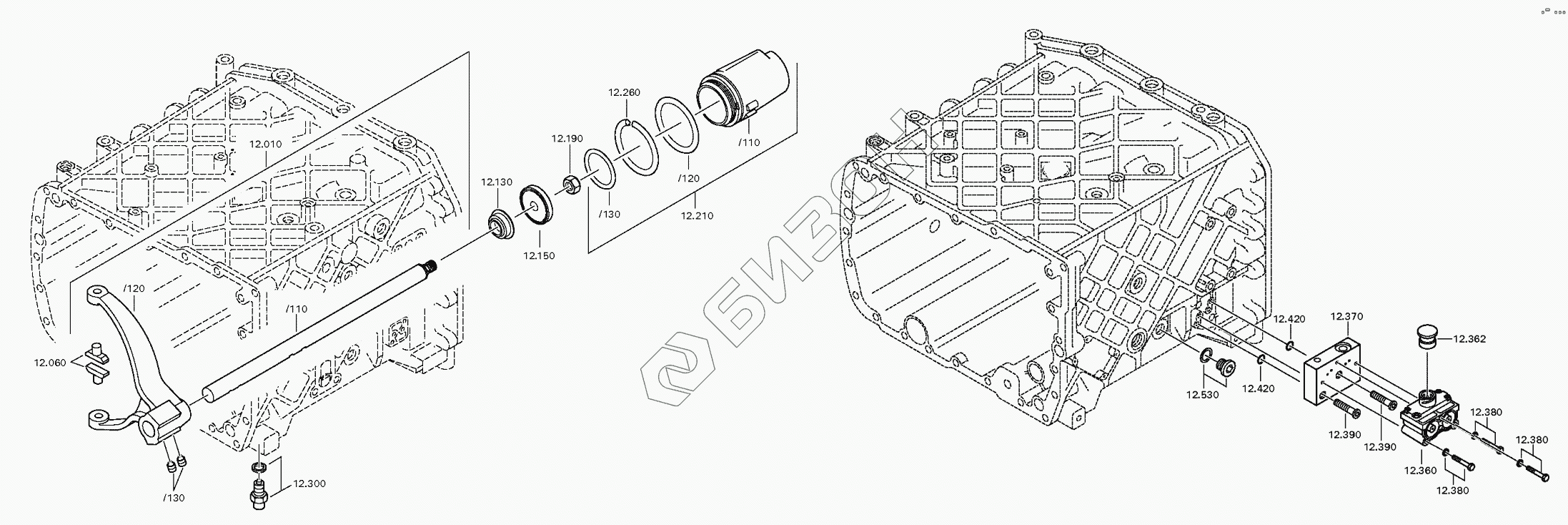

Графический каталог запасных частей к технике: ZF КПП 16S2220TD. СИСТЕМА ПЕРЕКЛЮЧЕНИЯ GV
10
10.110
10.120
10.130
60
130
150
190
210
210.110
210.120
210.120
210.120
210.130
210.130
210.130
260
300
300
300
360
362
370
380
380
380
380
380
380
380
380
380
380
380
380
390
390
420
420
530
530
530
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10 | 1316.212.010 | Шток вилки переключения передач |
Загрузка ...
|
|
| 10.110 | 1316.312.023 | Шток вилки переключения передач |
Загрузка ...
|
|
| 10.120 | 1315.312.074 | Gear shift fork |
Загрузка ...
|
|
| 10.130 | 1315.312.047 | Set screw |
Загрузка ...
|
|
| 60 | 1316.306.015 | Ползун |
Загрузка ...
|
|
| 130 | 0750.112.131 | Flange packing |
Загрузка ...
|
|
| 150 | 0501.324.670 | Поршень |
Загрузка ...
|
|
| 190 | 0737.300.037 | LOCKING NUT |
Загрузка ...
|
|
| 210 | 1316.212.007 | Цилиндр |
Загрузка ...
|
|
| 210.110 | 1316.312.015 | Цилиндр |
Загрузка ...
|
|
| 210.120 | КОЛЬЦО | Кольцо регулировочное |
Загрузка ...
|
|
| 210.120 | 0634.313.018 | O-ring |
Загрузка ...
|
|
| 210.120 | 0501.331.849 | Кольцо |
Загрузка ...
|
|
| 210.130 | КОЛЬЦО | Кольцо регулировочное |
Загрузка ...
|
|
| 210.130 | 0634.313.320 | O-ring |
Загрузка ...
|
|
| 210.130 | 0501.331.850 | Кольцо |
Загрузка ...
|
|
| 260 | 1315.312.034 | Spring |
Загрузка ...
|
|
| 300 | УПОР | Упор стопорный |
Загрузка ...
|
|
| 300 | 1324.207.033 | Упор стопорный |
Загрузка ...
|
|
| 300 | 0730.008.604 | Уплотнительное кольцо |
Загрузка ...
|
|
| 360 | 0501.221.161 | Valve block |
Загрузка ...
|
|
| 362 | 0700.300.427 | PROTECTING CAP |
Загрузка ...
|
|
| 370 | 1316.212.012 | Intermediate plate |
Загрузка ...
|
|
| 380 | БОЛТ | Болт с головкой шестигранной |
Загрузка ...
|
|
| 380 | 0636.010.458 | Болт с головкой шестигранной |
Загрузка ...
|
|
| 380 | 0630.001.140 | Шайба |
Загрузка ...
|
|
| 390 | 0636.100.596 | Винт с головкой цилиндрической |
Загрузка ...
|
|
| 420 | 0634.314.020 | O-ring |
Загрузка ...
|
|
| 530 | ВИНТ | Винт запорный |
Загрузка ...
|
|
| 530 | 0636.100.791 | SCREW PLUG |
Загрузка ...
|
|
| 530 | 0634.801.062 | SEALING RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
