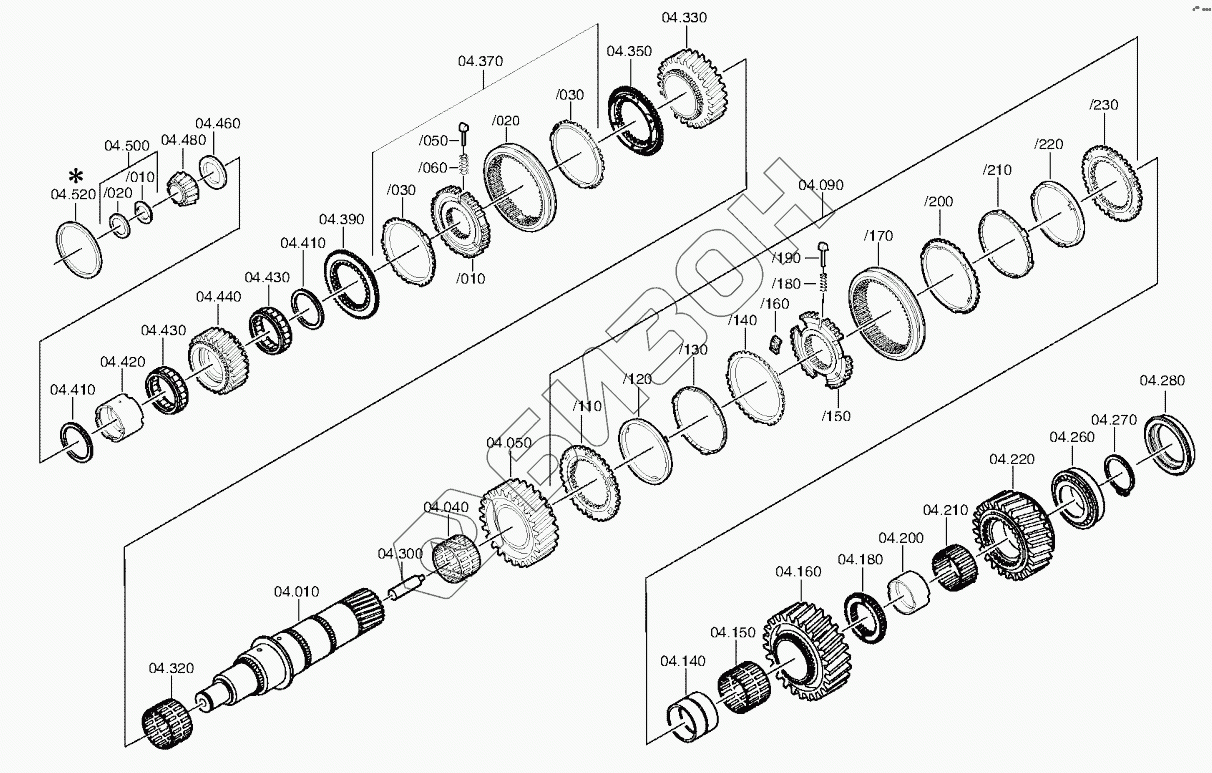

Графический каталог запасных частей к технике: ZF КПП 16S2220TD. ВАЛ ВТОРИЧНЫЙ
10
40
50
90
90.110
90.120
90.130
90.140
90.150
90.160
90.170
90.180
90.190
90.200
90.210
90.220
90.230
140
150
160
180
200
210
220
220
220
260
270
270
270
270
270
270
270
270
270
270
270
270
270
280
300
320
330
350
370
370.10
370.20
370.30
370.30
370.50
370.60
390
410
410
420
430
430
440
460
460
460
460
460
460
460
460
460
480
500
500.10
500.10
500.10
500.10
500.10
500.10
500.20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10 | 1316.304.132 | Вал вторичный |
Загрузка ...
|
|
| 40 | 0750.115.303 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 50 | 1316.304.002 | Колесо косозубое |
Загрузка ...
|
|
| 90 | 1315.204.006 | Synchronizer |
Загрузка ...
|
|
| 90.110 | 1312.304.106 | Диск сцепления ведомый |
Загрузка ...
|
|
| 90.120 | 1268.304.424 | Кольцо внутреннее |
Загрузка ...
|
|
| 90.130 | 1268.304.494 | Кольцо промежуточное |
Загрузка ...
|
|
| 90.140 | 1268.304.525 | Кольцо внешнее |
Загрузка ...
|
|
| 90.150 | 1312.304.158 | Synchrobody |
Загрузка ...
|
|
| 90.160 | 1312.304.159 | COUPLING ELEMENT |
Загрузка ...
|
|
| 90.170 | 1310.304.175 | Муфта скользящая |
Загрузка ...
|
|
| 90.180 | 0732.040.409 | COMPRSPRING |
Загрузка ...
|
|
| 90.190 | 1297.304.436 | PRESSURE PIECE |
Загрузка ...
|
|
| 90.200 | 1268.304.525 | Кольцо внешнее |
Загрузка ...
|
|
| 90.210 | 1268.304.494 | Кольцо промежуточное |
Загрузка ...
|
|
| 90.220 | 1268.304.424 | Кольцо внутреннее |
Загрузка ...
|
|
| 90.230 | 1312.304.106 | Диск сцепления ведомый |
Загрузка ...
|
|
| 140 | 1312.304.084 | Втулка |
Загрузка ...
|
|
| 150 | 0750.115.327 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 160 | 1316.304.010 | Колесо косозубое |
Загрузка ...
|
|
| 180 | 1312.304.124 | Корпус муфты синхронизатора |
Загрузка ...
|
|
| 200 | 1316.304.133 | Втулка |
Загрузка ...
|
|
| 210 | 0750.115.326 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 220 | КОЛЕСО | Колесо косозубое |
Загрузка ...
|
|
| 220 | 1316.304.012 | Колесо косозубое |
Загрузка ...
|
|
| 220 | 1316.304.235 | Helical gear |
Загрузка ...
|
|
| 260 | 0750.117.678 | Подшипник роликовый конический |
Загрузка ...
|
|
| 270 | КОЛЬЦО | Кольцо регулировочное |
Загрузка ...
|
|
| 270 | 0730.303.186 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.185 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.184 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.183 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.182 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.181 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.180 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.179 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.178 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.187 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.188 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.189 | Кольцо стопорное |
Загрузка ...
|
|
| 280 | 1315.332.073 | Pressure disc |
Загрузка ...
|
|
| 300 | 1312.304.150 | Pipe |
Загрузка ...
|
|
| 320 | 0750.115.303 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 330 | 1316.304.008 | Колесо косозубое |
Загрузка ...
|
|
| 350 | 1316.304.190 | Clutch body |
Загрузка ...
|
|
| 370 | 1356.204.006 | Synchronizer |
Загрузка ...
|
|
| 370.10 | 1356.304.019 | Synchrobody |
Загрузка ...
|
|
| 370.20 | 1356.304.023 | Sliding sleeve |
Загрузка ...
|
|
| 370.30 | 1316.304.189 | Synchroring |
Загрузка ...
|
|
| 370.50 | 1297.304.436 | PRESSURE PIECE |
Загрузка ...
|
|
| 370.60 | 0732.040.409 | COMPRSPRING |
Загрузка ...
|
|
| 390 | 1316.304.190 | Clutch body |
Загрузка ...
|
|
| 410 | 0750.101.158 | Thrust washer |
Загрузка ...
|
|
| 420 | 0750.119.124 | Кольцо внутреннее |
Загрузка ...
|
|
| 430 | 0750.115.531 | Сепаратор подшипника роликого |
Загрузка ...
|
|
| 440 | 1316.304.103 | Колесо косозубое |
Загрузка ...
|
|
| 460 | КОЛЬЦО | Кольцо регулировочное |
Загрузка ...
|
|
| 460 | 1315.304.048 | Axial washer |
Загрузка ...
|
|
| 460 | 1315.304.047 | Axial washer |
Загрузка ...
|
|
| 460 | 1315.304.046 | Axial washer |
Загрузка ...
|
|
| 460 | 1315.304.045 | Axial washer |
Загрузка ...
|
|
| 460 | 1315.304.044 | Axial washer |
Загрузка ...
|
|
| 460 | 1315.304.043 | Axial washer |
Загрузка ...
|
|
| 460 | 1315.304.085 | Axial washer |
Загрузка ...
|
|
| 460 | 1315.304.086 | Axial washer |
Загрузка ...
|
|
| 480 | 0750.117.232 | Конический роликоподшипник |
Загрузка ...
|
|
| 500 | 1312.204.040 | Split ring |
Загрузка ...
|
|
| 500.10 | Кольцо | Стопорное кольцо |
Загрузка ...
|
|
| 500.10 | 0730.107.023 | Split ring |
Загрузка ...
|
|
| 500.10 | 0730.107.022 | Split ring |
Загрузка ...
|
|
| 500.10 | 0730.107.021 | Split ring |
Загрузка ...
|
|
| 500.10 | 0730.107.020 | Split ring |
Загрузка ...
|
|
| 500.10 | 0730.107.019 | Split ring |
Загрузка ...
|
|
| 500.20 | 0730.062.781 | Retaining ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
