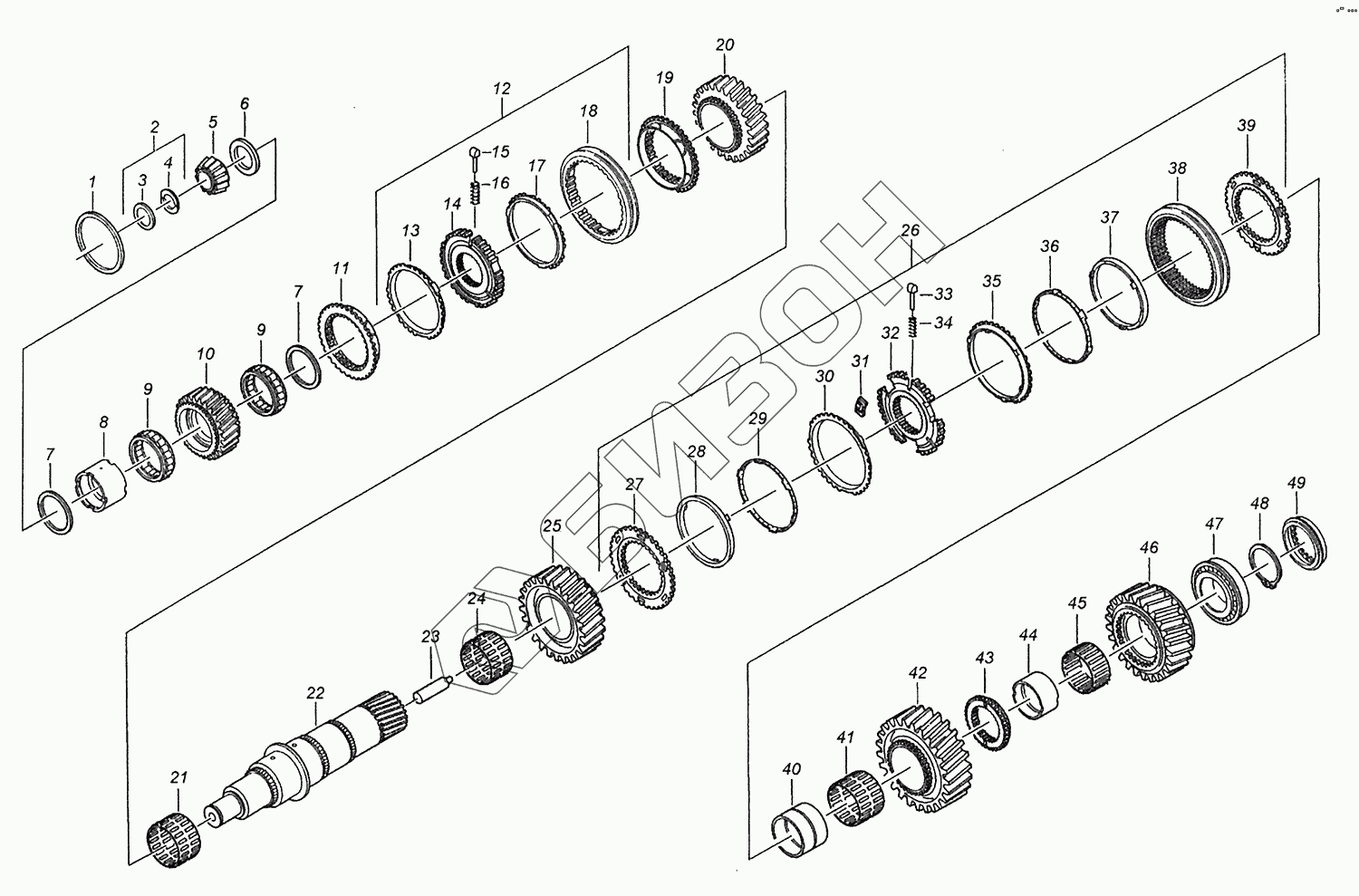

Графический каталог запасных частей к технике: ZF КПП ZF 16S151. Основной вал
1
1
1
1
1
1
1
1
1
1
1
2
3
4
4
4
4
4
4
4
4
4
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
48
48
48
48
48
48
48
48
48
48
48
48
48
48
48
48
48
48
48
48
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 0730005465 | Кольцо |
Загрузка ...
|
|
| 1 | 0730006171 | Кольцо |
Загрузка ...
|
|
| 1 | 0730007747 | Кольцо |
Загрузка ...
|
|
| 1 | 0730007746 | Кольцо |
Загрузка ...
|
|
| 1 | 0730006170 | Кольцо |
Загрузка ...
|
|
| 1 | 0730005464 | Кольцо |
Загрузка ...
|
|
| 2 | 1312204040 | Кольцо разрезное |
Загрузка ...
|
|
| 3 | 0730062781 | Предохранительное кольцо |
Загрузка ...
|
|
| 4 | 0730107023 | Кольцо разрезное |
Загрузка ...
|
|
| 4 | 0730107022 | Кольцо разрезное |
Загрузка ...
|
|
| 4 | 0730107021 | Кольцо разрезное |
Загрузка ...
|
|
| 4 | 0730107020 | Кольцо разрезное |
Загрузка ...
|
|
| 4 | 0730107019 | Кольцо разрезное |
Загрузка ...
|
|
| 5 | 0750117232 | Конический роликоподшипник |
Загрузка ...
|
|
| 6 | 1315304086 | Кольцо |
Загрузка ...
|
|
| 6 | 1315304085 | Кольцо |
Загрузка ...
|
|
| 6 | 1315304043 | Кольцо |
Загрузка ...
|
|
| 6 | 1315304044 | Кольцо |
Загрузка ...
|
|
| 6 | 1315304046 | Кольцо |
Загрузка ...
|
|
| 6 | 1315304047 | Кольцо |
Загрузка ...
|
|
| 6 | 1315304048 | Кольцо |
Загрузка ...
|
|
| 6 | 1315304045 | Кольцо |
Загрузка ...
|
|
| 7 | 0750101158 | Шайба |
Загрузка ...
|
|
| 8 | 0750119125 | Внутреннее кольцо |
Загрузка ...
|
|
| 9 | 0750115534 | Обойма для роликов роликового подшипника |
Загрузка ...
|
|
| 10 | 1315304089 | Косозубая шестерня |
Загрузка ...
|
|
| 11 | 1312304027 | Корпус сцепления |
Загрузка ...
|
|
| 12 | 1315204001 | Синхронизатор |
Загрузка ...
|
|
| 13 | 1297304484 | Кольцо синхронизатора |
Загрузка ...
|
|
| 14 | 1312304052 | Корпус синхронизатора |
Загрузка ...
|
|
| 15 | 1297304436 | Толкатель |
Загрузка ...
|
|
| 16 | 0732040409 | Нажимная пружина |
Загрузка ...
|
|
| 17 | 1297304484 | Кольцо синхронизатора |
Загрузка ...
|
|
| 18 | 1310304202 | Скользящая муфта |
Загрузка ...
|
|
| 19 | 1312304027 | Корпус сцепления |
Загрузка ...
|
|
| 20 | 1315304027 | Косозубая шестерня |
Загрузка ...
|
|
| 21 | 0735321087 | Сепаратор игольчатого подшипника |
Загрузка ...
|
|
| 22 | 1315304131 | Основной вал |
Загрузка ...
|
|
| 23 | 1312304150 | Трубка |
Загрузка ...
|
|
| 23 | 1312304097 | Трубка |
Загрузка ...
|
|
| 24 | 0735321087 | Сепаратор игольчатого подшипника |
Загрузка ...
|
|
| 25 | 1315304025 | Косозубая шестерня |
Загрузка ...
|
|
| 26 | 1315204006 | Синхронизатор |
Загрузка ...
|
|
| 27 | 1312304106 | Диск сцепления |
Загрузка ...
|
|
| 28 | 1268304424 | Внутреннее кольцо |
Загрузка ...
|
|
| 29 | 1268304494 | Прокладочное кольцо |
Загрузка ...
|
|
| 30 | 1268304525 | Наружное кольцо |
Загрузка ...
|
|
| 31 | 1312304159 | Деталь сцепления |
Загрузка ...
|
|
| 32 | 1312304158 | Корпус синхронизатора |
Загрузка ...
|
|
| 33 | 1297304436 | Толкатель |
Загрузка ...
|
|
| 34 | 0732040409 | Нажимная пружина |
Загрузка ...
|
|
| 35 | 1268304525 | Наружное кольцо |
Загрузка ...
|
|
| 36 | 1268304494 | Прокладочное кольцо |
Загрузка ...
|
|
| 37 | 1268304424 | Внутреннее кольцо |
Загрузка ...
|
|
| 38 | 1310304175 | Скользящая муфта |
Загрузка ...
|
|
| 39 | 1312304106 | Диск сцепления |
Загрузка ...
|
|
| 40 | 1313304038 | Втулка |
Загрузка ...
|
|
| 41 | 0750115325 | Сепаратор игольчатого подшипника |
Загрузка ...
|
|
| 42 | 1315304004 | Косозубая шестерня |
Загрузка ...
|
|
| 43 | 1315304018 | Картер сцепления |
Загрузка ...
|
|
| 44 | 1315304132 | Втулка |
Загрузка ...
|
|
| 45 | 0750115324 | Сепаратор игольчатого подшипника |
Загрузка ...
|
|
| 46 | 1315304006 | Косозубая шестерня |
Загрузка ...
|
|
| 47 | 0750117677 | Конический роликоподшипник |
Загрузка ...
|
|
| 48 | 0630501314 | Предохранительное кольцо |
Загрузка ...
|
|
| 48 | 0630501339 | Предохранительное кольцо |
Загрузка ...
|
|
| 48 | 0630501338 | Предохранительное кольцо |
Загрузка ...
|
|
| 48 | 0630501337 | Предохранительное кольцо |
Загрузка ...
|
|
| 48 | 0630501312 | Предохранительное кольцо |
Загрузка ...
|
|
| 48 | 0630501333 | Предохранительное кольцо |
Загрузка ...
|
|
| 48 | 0630501313 | Предохранительное кольцо |
Загрузка ...
|
|
| 48 | 0630501334 | Предохранительное кольцо |
Загрузка ...
|
|
| 48 | 0630501335 | Предохранительное кольцо |
Загрузка ...
|
|
| 48 | 0630501315 | Предохранительное кольцо |
Загрузка ...
|
|
| 48 | 0630501336 | Предохранительное кольцо |
Загрузка ...
|
|
| 48 | 0630501316 | Предохранительное кольцо |
Загрузка ...
|
|
| 49 | 1315332054 | Нажимной диск |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
