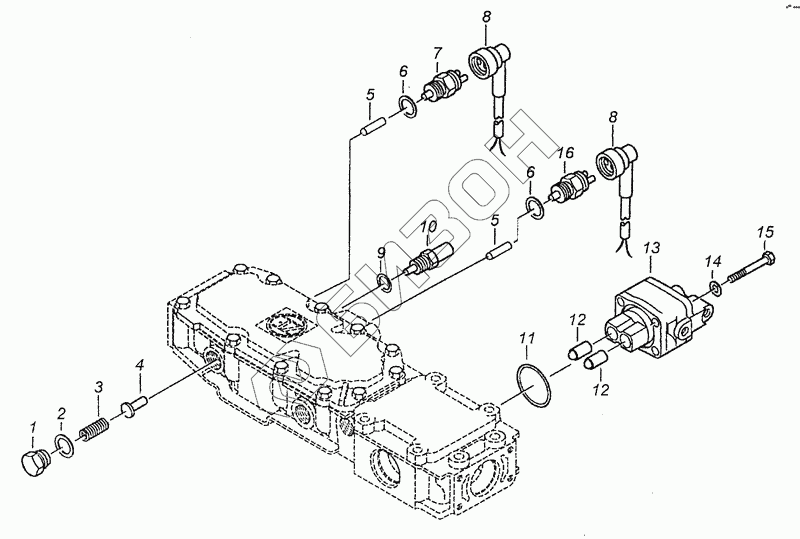

Графический каталог запасных частей к технике: ZF КПП ZF 16S1820. Установка датчиков механизма переключения передач
1
2
3
4
5
5
6
6
7
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
11
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1315307019 | Пробка |
Загрузка ...
|
|
| 2 | 0730009515 | Уплотнительное кольцо |
Загрузка ...
|
|
| 3 | 0732041612 | Нажимная пружина |
Загрузка ...
|
|
| 4 | 1315307173 | Винт |
Загрузка ...
|
|
| 5 | 0731208230 | Штифт |
Загрузка ...
|
|
| 6 | 0634801062 | Уплотнительное кольцо |
Загрузка ...
|
|
| 7 | 0501210058 | Выключатель |
Загрузка ...
|
|
| 8 | 6029199111 | Поставка в разобранном виде |
Загрузка ...
|
|
| 9 | 0730007620 | Шайба |
Загрузка ...
|
|
| 9 | 0730007612 | Шайба |
Загрузка ...
|
|
| 9 | 0730007613 | Шайба |
Загрузка ...
|
|
| 9 | 0730007614 | Шайба |
Загрузка ...
|
|
| 9 | 0730007615 | Шайба |
Загрузка ...
|
|
| 9 | 0730007616 | Шайба |
Загрузка ...
|
|
| 9 | 0730007617 | Шайба |
Загрузка ...
|
|
| 9 | 0730007618 | Шайба |
Загрузка ...
|
|
| 9 | 0730007619 | Шайба |
Загрузка ...
|
|
| 9 | 0730007621 | Шайба |
Загрузка ...
|
|
| 9 | 0730007831 | Шайба |
Загрузка ...
|
|
| 9 | 0730007832 | Шайба |
Загрузка ...
|
|
| 9 | 0730007833 | Шайба |
Загрузка ...
|
|
| 9 | 0730007834 | Шайба |
Загрузка ...
|
|
| 9 | 0730007835 | Шайба |
Загрузка ...
|
|
| 10 | 1315207015 | Ограничитель |
Загрузка ...
|
|
| 11 | 0634313505 | Прокладка кольцеобразная |
Загрузка ...
|
|
| 12 | 0501209188 | Шариковый подшипник |
Загрузка ...
|
|
| 13 | 6038202035 | Разделительный клапан |
Загрузка ...
|
|
| 14 | 0630001075 | Шайба |
Загрузка ...
|
|
| 15 | 0636010575 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
