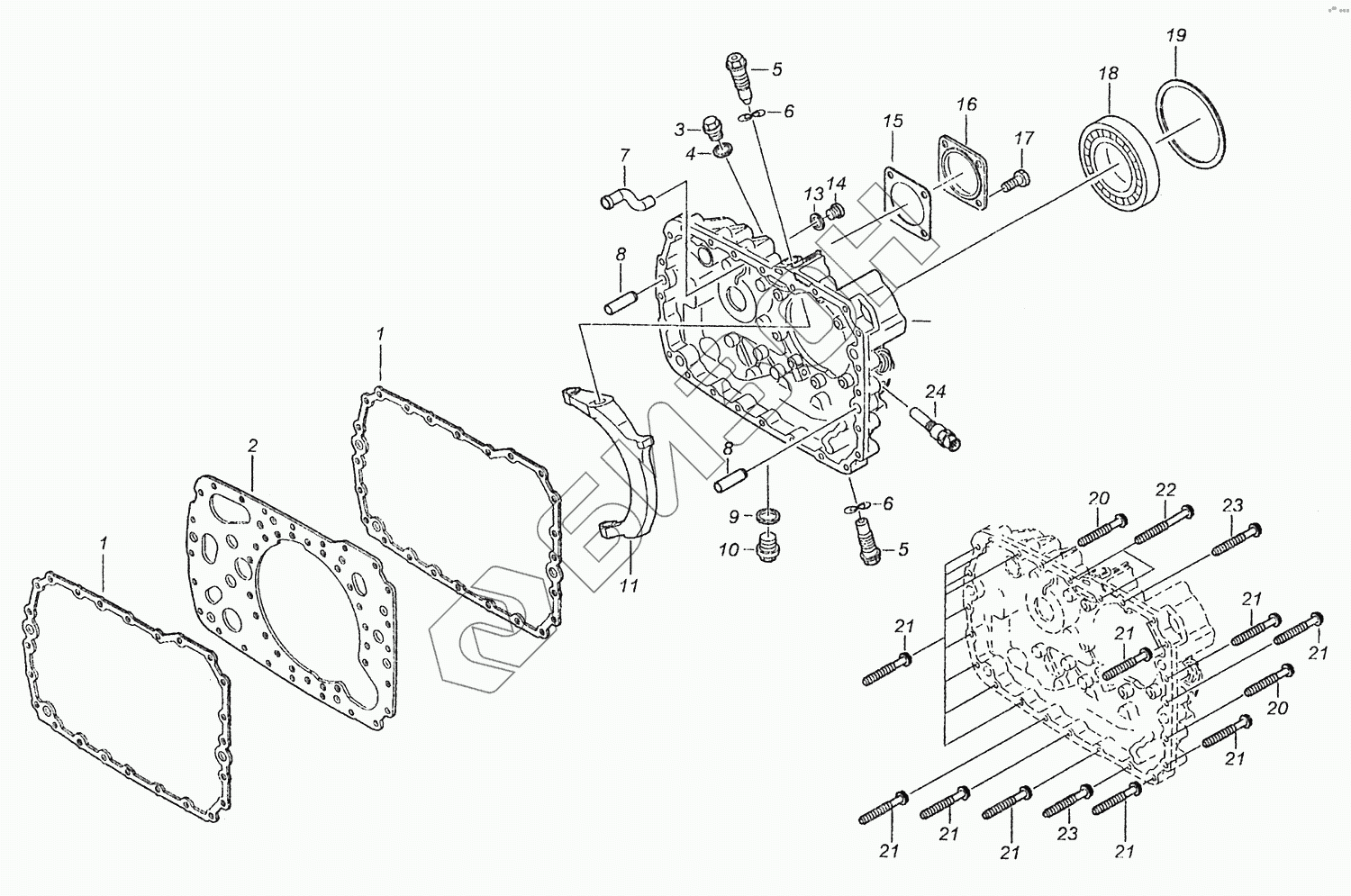

Графический каталог запасных частей к технике: ZF КПП ZF 16S1820. Установка задней крышки картера
1
1
2
3
4
5
5
6
6
7
8
8
9
10
11
13
14
15
16
17
18
19
19
19
19
19
19
19
19
19
20
20
21
21
21
21
21
21
21
21
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1316301042 | Прокладка |
Загрузка ...
|
|
| 2 | 1315301118 | Промежуточная пластина |
Загрузка ...
|
|
| 3 | 0636302021 | Пробка с резьбой |
Загрузка ...
|
|
| 4 | 0634801062 | Уплотнительное кольцо |
Загрузка ...
|
|
| 5 | 1315334011 | Соединительный винт |
Загрузка ...
|
|
| 6 | 0730300005 | Пружинная шайба |
Загрузка ...
|
|
| 7 | 1296301008 | Трубка распылителя |
Загрузка ...
|
|
| 8 | 0731201563 | Штифт цилиндрический |
Загрузка ...
|
|
| 9 | 0730008637 | Уплотнительное кольцо |
Загрузка ...
|
|
| 10 | 0636304049 | Пробка с резьбой |
Загрузка ...
|
|
| 11 | 1315334039 | Качающийся рычаг |
Загрузка ...
|
|
| 12 | 1315301224 | Крышка |
Загрузка ...
|
|
| 13 | 0634801302 | Уплотнительное кольцо |
Загрузка ...
|
|
| 14 | 0636302053 | Пробка с резьбой |
Загрузка ...
|
|
| 15 | 1238308201 | Прокладка |
Загрузка ...
|
|
| 16 | 1304301034 | Крышка |
Загрузка ...
|
|
| 17 | 0636016178 | Болт |
Загрузка ...
|
|
| 18 | 0750116002 | Шариковый подшипник |
Загрузка ...
|
|
| 19 | 0730003515 | Шайба |
Загрузка ...
|
|
| 19 | 4005302034 | Шайба |
Загрузка ...
|
|
| 19 | 0730100115 | Шайба |
Загрузка ...
|
|
| 19 | 0730100846 | Шайба |
Загрузка ...
|
|
| 19 | 0730100116 | Шайба |
Загрузка ...
|
|
| 20 | 0736010190 | Болт |
Загрузка ...
|
|
| 21 | 0736010180 | Болт |
Загрузка ...
|
|
| 22 | 0736010181 | Болт |
Загрузка ...
|
|
| 23 | 0736010179 | Болт |
Загрузка ...
|
|
| 24 | 0501208795 | Импульсный датчик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
