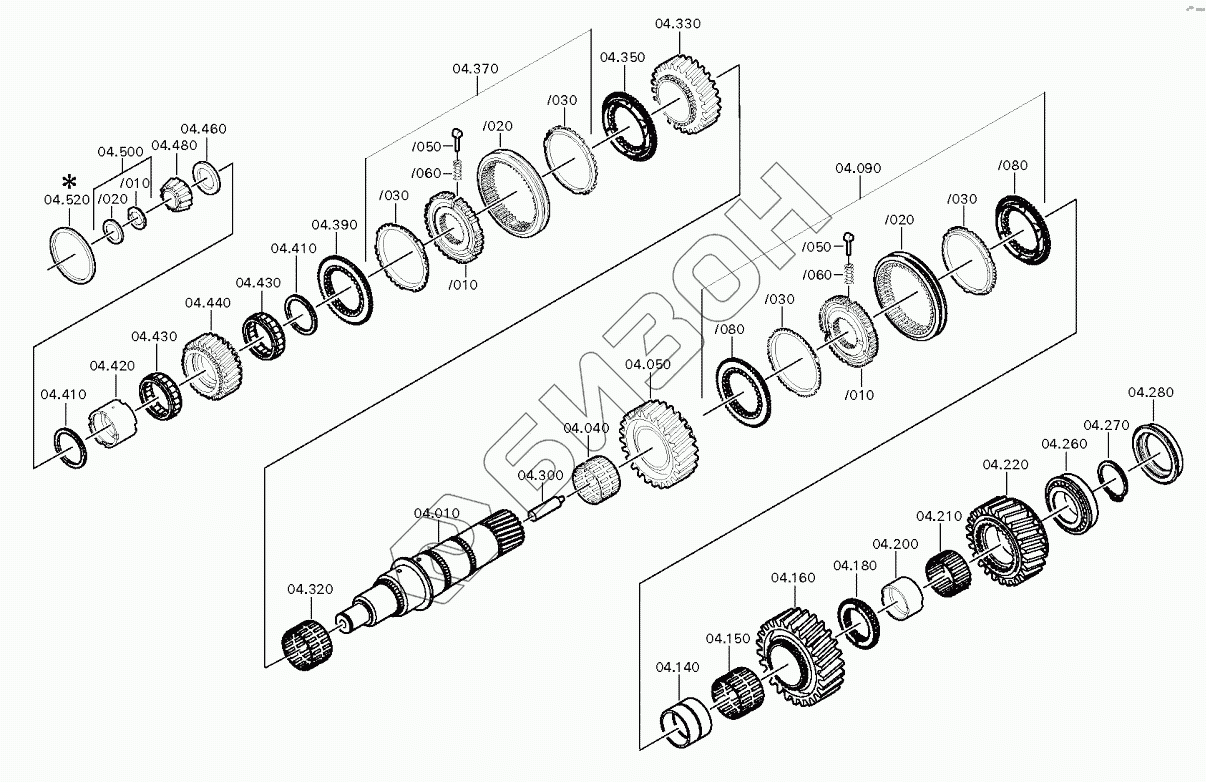

Графический каталог запасных частей к технике: ZF КПП ZF 16S1820. Вал вторичный
/4.gif)
10
40
50
90
90.10
90.20
90.30
90.30
90.50
90.60
90.80
90.80
140
150
160
180
200
210
220
220
220
260
270
270
270
270
270
270
270
270
270
270
270
270
270
280
300
320
330
350
370
370.10
370.20
370.30
370.30
370.50
370.60
390
410
410
420
430
430
440
460
460
460
460
460
460
460
460
460
480
500
500.10
500.10
500.10
500.10
500.10
500.10
500.20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10 | 1315.304.131 | Main shaft |
Загрузка ...
|
|
| 40 | 0750.115.584 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 50 | 1315.304.025 | Helical gear |
Загрузка ...
|
|
| 90 | 1356.204.007 | Синхронизатор |
Загрузка ...
|
|
| 90.10 | 1356.304.022 | Корпус синхронизатора |
Загрузка ...
|
|
| 90.20 | 1356.304.024 | Муфта скользящая |
Загрузка ...
|
|
| 90.30 | 1316.304.170 | Кольцо блокирующее синхронизатора делит. |
Загрузка ...
|
|
| 90.50 | 1297.304.436 | PRESSURE PIECE |
Загрузка ...
|
|
| 90.60 | 0732.040.409 | COMPRSPRING |
Загрузка ...
|
|
| 90.80 | 1316.304.156 | Корпус муфты синхронизатора |
Загрузка ...
|
|
| 140 | 1313.304.038 | Bush |
Загрузка ...
|
|
| 150 | 0750.115.325 | Needle cage |
Загрузка ...
|
|
| 160 | 1315.304.004 | Helical gear |
Загрузка ...
|
|
| 180 | 1315.304.018 | Clutch body |
Загрузка ...
|
|
| 200 | 1315.304.132 | Bush |
Загрузка ...
|
|
| 210 | 0750.115.324 | Needle cage |
Загрузка ...
|
|
| 220 | 1315.304.380 | Колесо косозубое |
Загрузка ...
|
|
| 220 | 1315.304.006 | Helical gear |
Загрузка ...
|
|
| 260 | 0750.117.677 | Tarollbearing |
Загрузка ...
|
|
| 270 | 0730.303.178 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.179 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.180 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.181 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.182 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.183 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.184 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.185 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.186 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.187 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.188 | Кольцо стопорное |
Загрузка ...
|
|
| 270 | 0730.303.189 | Кольцо стопорное |
Загрузка ...
|
|
| 280 | 1315.332.073 | Pressure disc |
Загрузка ...
|
|
| 300 | 1312.304.150 | Pipe |
Загрузка ...
|
|
| 320 | 0750.115.584 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 330 | 1315.304.027 | Helical gear |
Загрузка ...
|
|
| 350 | 1316.304.190 | Clutch body |
Загрузка ...
|
|
| 370 | 1356.204.006 | Synchronizer |
Загрузка ...
|
|
| 370.10 | 1356.304.019 | Synchrobody |
Загрузка ...
|
|
| 370.20 | 1356.304.023 | Sliding sleeve |
Загрузка ...
|
|
| 370.30 | 1316.304.189 | Synchroring |
Загрузка ...
|
|
| 370.50 | 1297.304.436 | PRESSURE PIECE |
Загрузка ...
|
|
| 370.60 | 0732.040.409 | COMPRSPRING |
Загрузка ...
|
|
| 390 | 1316.304.190 | Clutch body |
Загрузка ...
|
|
| 410 | 0750.101.158 | Thrust washer |
Загрузка ...
|
|
| 420 | 0750.119.125 | Internal ring |
Загрузка ...
|
|
| 430 | 0750.115.534 | Roller cage |
Загрузка ...
|
|
| 440 | 1315.304.089 | Helical gear |
Загрузка ...
|
|
| 460 | 1315.304.086 | Axial washer |
Загрузка ...
|
|
| 460 | 1315.304.085 | Axial washer |
Загрузка ...
|
|
| 460 | 1315.304.043 | Axial washer |
Загрузка ...
|
|
| 460 | 1315.304.044 | Axial washer |
Загрузка ...
|
|
| 460 | 1315.304.045 | Axial washer |
Загрузка ...
|
|
| 460 | 1315.304.046 | Axial washer |
Загрузка ...
|
|
| 460 | 1315.304.047 | Axial washer |
Загрузка ...
|
|
| 460 | 1315.304.048 | Axial washer |
Загрузка ...
|
|
| 480 | 0750.117.232 | Конический роликоподшипник |
Загрузка ...
|
|
| 500 | 1312.204.040 | Split ring |
Загрузка ...
|
|
| 500.10 | 0730.107.019 | Split ring |
Загрузка ...
|
|
| 500.10 | 0730.107.020 | Split ring |
Загрузка ...
|
|
| 500.10 | 0730.107.021 | Split ring |
Загрузка ...
|
|
| 500.10 | 0730.107.022 | Split ring |
Загрузка ...
|
|
| 500.10 | 0730.107.023 | Split ring |
Загрузка ...
|
|
| 500.20 | 0730.062.781 | Retaining ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
