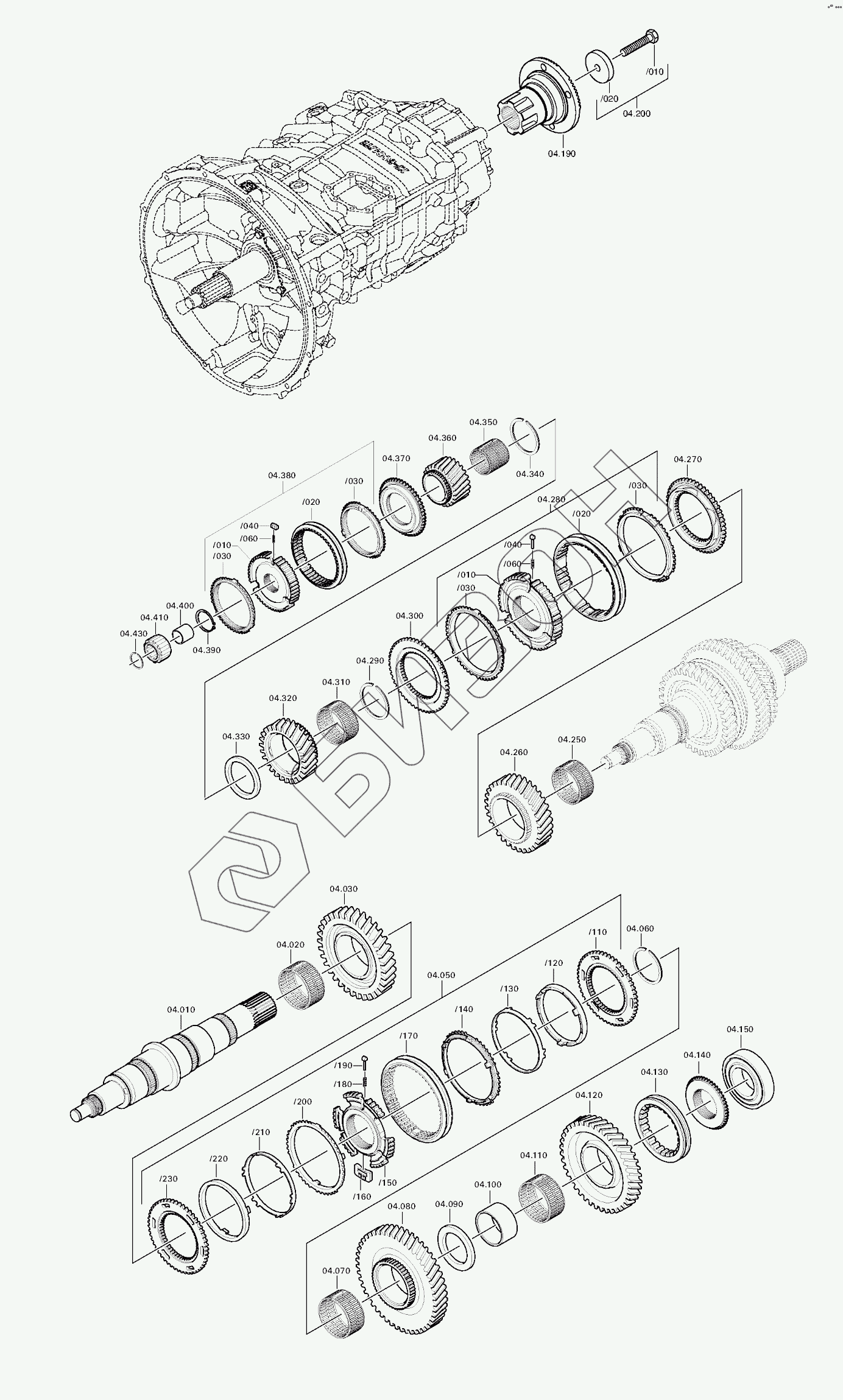

Графический каталог запасных частей к технике: ZF КПП ZF 6S1000TO. Вал вторичный
/4.gif)
10
20
30
50
50.110
50.120
50.120
50.120
50.130
50.140
50.150
50.160
50.170
50.180
50.190
50.200
50.210
50.220
50.220
50.220
50.230
60
70
80
90
90
90
100
110
120
130
140
150
190
200
200
200
250
260
270
280
280.10
280.20
280.30
280.30
280.40
280.60
290
300
310
320
330
330
330
340
350
360
370
380
380.10
380.20
380.30
380.30
380.40
380.60
390
400
410
430
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10 | 1346.304.107 | MAIN SHAFT |
Загрузка ...
|
|
| 20 | 0750.115.567 | NEEDLE CAGE |
Загрузка ...
|
|
| 30 | 1346.304.054 | HELICAL GEAR |
Загрузка ...
|
|
| 50 | 1346.204.001 | SYNCHRONIZER |
Загрузка ...
|
|
| 50.110 | 1346.304.092 | CLUTCH DISC |
Загрузка ...
|
|
| 50.120 | 1346.304.039 | INNNER RING |
Загрузка ...
|
|
| 50.120 | 1346.304.032 | INNNER RING |
Загрузка ...
|
|
| 50.130 | 1346.304.038 | INTERMRING |
Загрузка ...
|
|
| 50.140 | 1346.304.033 | OUTER RING |
Загрузка ...
|
|
| 50.150 | 1346.304.091 | SYNCHROBODY |
Загрузка ...
|
|
| 50.160 | 1312.304.159 | COUPLING ELEMENT |
Загрузка ...
|
|
| 50.170 | 6002.305.994 | SLIDING SLEEVE |
Загрузка ...
|
|
| 50.180 | 0732.040.409 | COMPRSPRING |
Загрузка ...
|
|
| 50.190 | 1297.304.436 | PRESSURE PIECE |
Загрузка ...
|
|
| 50.200 | 1346.304.033 | OUTER RING |
Загрузка ...
|
|
| 50.210 | 1346.304.038 | INTERMRING |
Загрузка ...
|
|
| 50.220 | 1346.304.039 | INNNER RING |
Загрузка ...
|
|
| 50.220 | 1346.304.032 | INNNER RING |
Загрузка ...
|
|
| 50.230 | 1346.304.092 | CLUTCH DISC |
Загрузка ...
|
|
| 60 | 0730.300.991 | SNAP RING |
Загрузка ...
|
|
| 70 | 0735.321.529 | NEEDLE CAGE |
Загрузка ...
|
|
| 80 | 1346.304.187 | Косозубое колесо |
Загрузка ...
|
|
| 90 | 1346.304.198 | Упорная шайба |
Загрузка ...
|
|
| 90 | 0501.322.939 | THRUST WASHER |
Загрузка ...
|
|
| 100 | 0735.295.239 | INNNER RING |
Загрузка ...
|
|
| 110 | 0735.321.529 | NEEDLE CAGE |
Загрузка ...
|
|
| 120 | 1346.304.167 | HELICAL GEAR |
Загрузка ...
|
|
| 130 | 1308.304.087 | SLIDING SLEEVE |
Загрузка ...
|
|
| 140 | 1346.304.177 | CLUTCH BODY |
Загрузка ...
|
|
| 150 | 0735.330.799 | BALL BEARING |
Загрузка ...
|
|
| 190 | 1346.304.186 | Фланец вала отбора мощности |
Загрузка ...
|
|
| 200 | 0636.100.541 | HEXAGON BOLT |
Загрузка ...
|
|
| 200 | 0730.113.920 | WASHER |
Загрузка ...
|
|
| 250 | 0750.115.567 | NEEDLE CAGE |
Загрузка ...
|
|
| 260 | 1346.304.136 | HELICAL GEAR |
Загрузка ...
|
|
| 270 | 1346.304.094 | CLUTCH BODY |
Загрузка ...
|
|
| 280 | 1346.204.005 | SYNCHRONIZER |
Загрузка ...
|
|
| 280.10 | 1346.304.025 | SYNCHROBODY |
Загрузка ...
|
|
| 280.20 | 1310.304.195 | SLIDING SLEEVE |
Загрузка ...
|
|
| 280.30 | 1268.304.594 | SYNCHRORING |
Загрузка ...
|
|
| 280.40 | 1297.304.436 | PRESSURE PIECE |
Загрузка ...
|
|
| 280.60 | 0732.040.409 | COMPRSPRING |
Загрузка ...
|
|
| 290 | 0730.302.358 | Кольцо пружинное стопорное |
Загрузка ...
|
|
| 300 | 1346.304.093 | CLUTCH BODY |
Загрузка ...
|
|
| 310 | 0750.115.566 | NEEDLE CAGE |
Загрузка ...
|
|
| 320 | 1346.304.099 | HELICAL GEAR |
Загрузка ...
|
|
| 330 | Шайба | Шайба |
Загрузка ...
|
|
| 330 | 1346.304.199 | Шайба упорная |
Загрузка ...
|
|
| 330 | 0501.323.702 | THRUST WASHER |
Загрузка ...
|
|
| 340 | 0730.300.992 | SNAP RING |
Загрузка ...
|
|
| 350 | 0750.115.565 | NEEDLE CAGE |
Загрузка ...
|
|
| 360 | 1346.304.048 | HELICAL GEAR |
Загрузка ...
|
|
| 370 | 1346.304.047 | CLUTCH BODY |
Загрузка ...
|
|
| 380 | 1346.204.004 | SYNCHRONIZER |
Загрузка ...
|
|
| 380.10 | 1346.304.118 | SYNCHROBODY |
Загрузка ...
|
|
| 380.20 | 1333.304.061 | SLIDING SLEEVE |
Загрузка ...
|
|
| 380.30 | 1317.304.150 | SYNCHRORING |
Загрузка ...
|
|
| 380.40 | 1317.304.081 | PRESSURE PIECE |
Загрузка ...
|
|
| 380.60 | 0732.042.510 | COMPRSPRING |
Загрузка ...
|
|
| 390 | 0630.531.050 | RETAINING RING |
Загрузка ...
|
|
| 400 | 0735.295.223 | INNNER RING |
Загрузка ...
|
|
| 410 | 0735.358.346 | ROLLER CAGE |
Загрузка ...
|
|
| 430 | 0630.513.070 | SNAP RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
