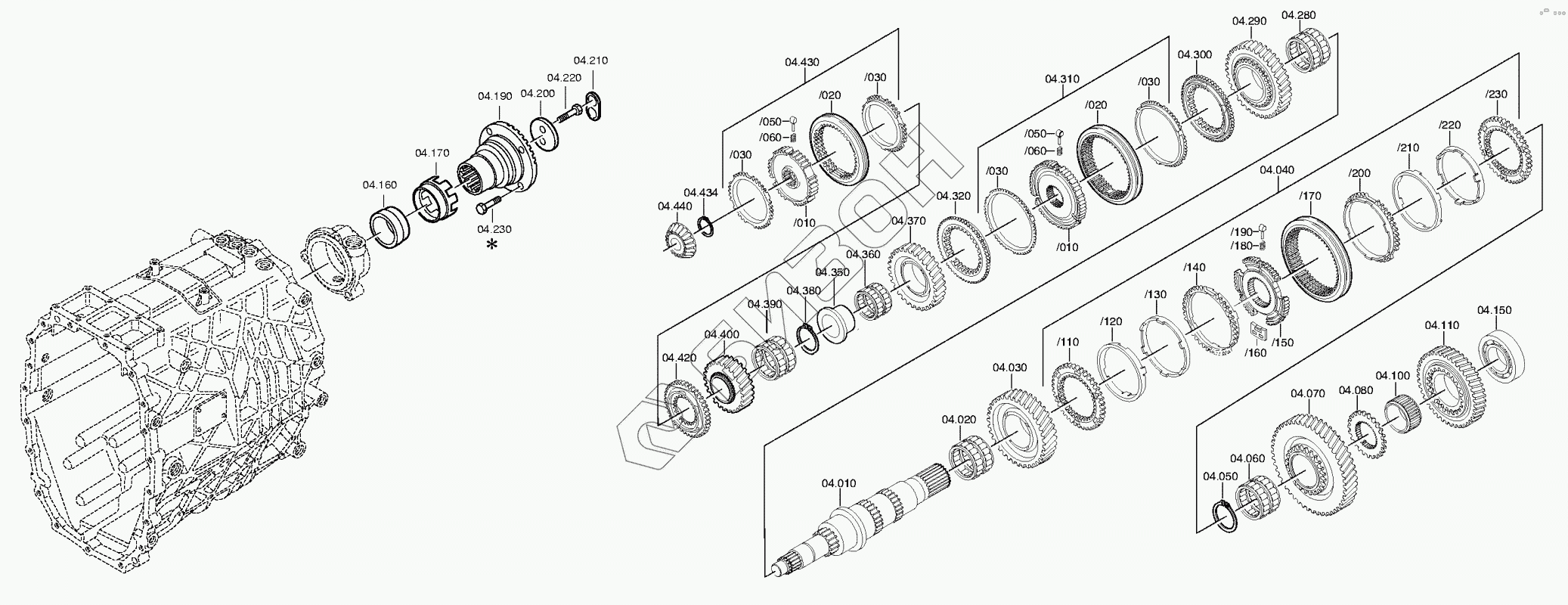

Графический каталог запасных частей к технике: ZF КПП ZF 6S1200BO. Вал вторичный
/4.gif)
10
20
30
40
40.110
40.120
40.130
40.140
40.150
40.160
40.170
40.180
40.190
40.200
40.210
40.220
40.230
50
50
50
50
60
70
80
100
110
150
160
170
190
200
210
220
230
230
280
290
300
310
310.10
310.20
310.30
310.30
310.50
310.60
320
350
360
370
380
380
380
380
380
390
400
420
430
430.10
430.20
430.30
430.30
430.50
430.60
434
434
434
434
440
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10 | 1311.304.248 | Вал вторичный |
Загрузка ...
|
|
| 20 | 0735.321.106 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 30 | 1310.304.012 | Колесо косозубое |
Загрузка ...
|
|
| 40 | 1310.204.026 | Синхронизатор |
Загрузка ...
|
|
| 40.110 | 1312.304.106 | Диск сцепления ведомый |
Загрузка ...
|
|
| 40.120 | 1268.304.424 | Кольцо внутреннее |
Загрузка ...
|
|
| 40.130 | 1268.304.494 | Кольцо промежуточное |
Загрузка ...
|
|
| 40.140 | 1268.304.525 | Кольцо внешнее |
Загрузка ...
|
|
| 40.150 | 1310.304.157 | Корпус синхронизатора |
Загрузка ...
|
|
| 40.160 | 1312.304.159 | COUPLING ELEMENT |
Загрузка ...
|
|
| 40.170 | 1310.304.175 | Муфта скользящая |
Загрузка ...
|
|
| 40.180 | 0732.040.409 | COMPRSPRING |
Загрузка ...
|
|
| 40.190 | 1297.304.436 | PRESSURE PIECE |
Загрузка ...
|
|
| 40.200 | 1268.304.525 | Кольцо внешнее |
Загрузка ...
|
|
| 40.210 | 1268.304.494 | Кольцо промежуточное |
Загрузка ...
|
|
| 40.220 | 1268.304.424 | Кольцо внутреннее |
Загрузка ...
|
|
| 40.230 | 1312.304.106 | Диск сцепления ведомый |
Загрузка ...
|
|
| 50 | 0630.531.087 | Кольцо стопорное |
Загрузка ...
|
|
| 50 | 0630.531.102 | Кольцо стопорное |
Загрузка ...
|
|
| 50 | 0630.531.103 | Кольцо стопорное |
Загрузка ...
|
|
| 60 | 0735.321.108 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 70 | 1310.304.011 | Колесо косозубое |
Загрузка ...
|
|
| 80 | 1311.304.250 | Корпус муфты синхронизатора |
Загрузка ...
|
|
| 100 | 0735.298.255 | Подшипник игольчатый |
Загрузка ...
|
|
| 110 | 1310.304.200 | Колесо косозубое |
Загрузка ...
|
|
| 150 | 0735.370.730 | Подшипник роликовый конический |
Загрузка ...
|
|
| 160 | 1311.304.055 | Втулка |
Загрузка ...
|
|
| 170 | 1311.304.056 | Диск счетный |
Загрузка ...
|
|
| 190 | 1310.304.010 | Фланец вала отбора мощности |
Загрузка ...
|
|
| 200 | 1250.304.218 | Шайба |
Загрузка ...
|
|
| 210 | 1250.304.353 | Шайба стопорная |
Загрузка ...
|
|
| 220 | 0636.016.407 | HEXAGON BOLT |
Загрузка ...
|
|
| 230 | 0636.100.448 | Болт с головкой шестигранной |
Загрузка ...
|
|
| 280 | 0735.321.106 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 290 | 1310.304.085 | Колесо косозубое |
Загрузка ...
|
|
| 300 | 1312.304.027 | Корпус муфты синхронизатора |
Загрузка ...
|
|
| 310 | 1310.204.011 | Синхронизатор |
Загрузка ...
|
|
| 310.10 | 1310.304.080 | Корпус синхронизатора |
Загрузка ...
|
|
| 310.20 | 1310.304.202 | Муфта скользящая |
Загрузка ...
|
|
| 310.30 | 1297.304.484 | Кольцо блокирующее синхронизатора делит. |
Загрузка ...
|
|
| 310.50 | 1297.304.436 | PRESSURE PIECE |
Загрузка ...
|
|
| 310.60 | 0732.040.409 | COMPRSPRING |
Загрузка ...
|
|
| 320 | 1312.304.027 | Корпус муфты синхронизатора |
Загрузка ...
|
|
| 350 | 1311.304.124 | Flange bush |
Загрузка ...
|
|
| 360 | 0735.320.493 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 370 | 1310.304.088 | Колесо косозубое |
Загрузка ...
|
|
| 380 | 0730.501.727 | Кольцо стопорное |
Загрузка ...
|
|
| 380 | 0730.501.726 | Кольцо стопорное |
Загрузка ...
|
|
| 380 | 0730.501.725 | Кольцо стопорное |
Загрузка ...
|
|
| 380 | 0730.501.724 | Кольцо стопорное |
Загрузка ...
|
|
| 390 | 0735.321.678 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 400 | 1310.304.091 | Колесо косозубое |
Загрузка ...
|
|
| 420 | 1311.304.009 | Корпус муфты синхронизатора |
Загрузка ...
|
|
| 430 | 1311.204.022 | Синхронизатор |
Загрузка ...
|
|
| 430.10 | 1311.304.226 | Корпус синхронизатора |
Загрузка ...
|
|
| 430.20 | 1304.304.664 | Муфта скользящая |
Загрузка ...
|
|
| 430.30 | 1311.304.255 | Кольцо синхронизатора |
Загрузка ...
|
|
| 430.50 | 1297.304.436 | PRESSURE PIECE |
Загрузка ...
|
|
| 430.60 | 0732.040.409 | COMPRSPRING |
Загрузка ...
|
|
| 434 | 0630.531.061 | Кольцо стопорное |
Загрузка ...
|
|
| 434 | 0630.501.126 | Кольцо стопорное |
Загрузка ...
|
|
| 434 | 0630.501.127 | Кольцо стопорное |
Загрузка ...
|
|
| 440 | 0750.117.562 | Подшипник роликовый конический |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
