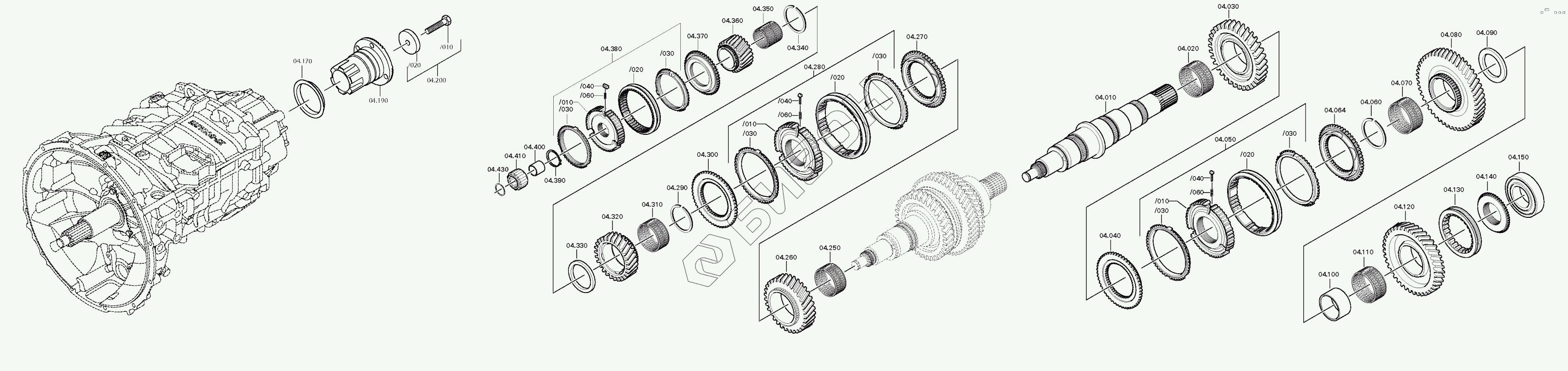

Графический каталог запасных частей к технике: ZF КПП ZF 6S700TO. Вал вторичный
/4.gif)
10
20
30
40
50
50.10
50.20
50.30
50.30
50.40
50.60
60
64
70
80
100
110
120
130
140
150
170
190
200
200
250
260
270
280
280.10
280.20
280.20
280.30
280.30
280.40
280.60
290
300
310
320
340
350
360
370
380
380.10
380.20
380.30
380.30
380.40
380.60
390
400
410
430
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10 | 1347.304.028 | Вал вторичный |
Загрузка ...
|
|
| 20 | 0735.321.529 | NEEDLE CAGE |
Загрузка ...
|
|
| 30 | 1347.304.005 | Колесо косозубое |
Загрузка ...
|
|
| 40 | 1310.302.023 | Корпус муфты синхронизатора |
Загрузка ...
|
|
| 50 | 1346.204.003 | Синхронизатор |
Загрузка ...
|
|
| 50.10 | 1346.304.021 | Корпус синхронизато ра |
Загрузка ...
|
|
| 50.20 | 1304.304.664 | Муфта скользящая |
Загрузка ...
|
|
| 50.30 | 1311.304.255 | Кольцо синхронизатора |
Загрузка ...
|
|
| 50.40 | 1297.304.436 | PRESSURE PIECE |
Загрузка ...
|
|
| 50.60 | 0732.040.409 | COMPRSPRING |
Загрузка ...
|
|
| 60 | 0730.300.195 | Стопорное кольцо |
Загрузка ...
|
|
| 64 | 1310.302.023 | Корпус муфты синхронизатора |
Загрузка ...
|
|
| 70 | 0735.321.591 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 80 | 1347.304.031 | Колесо косозубое |
Загрузка ...
|
|
| 100 | 0735.295.246 | Кольцо внутреннее |
Загрузка ...
|
|
| 110 | 0735.321.591 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 120 | 1347.304.040 | Колесо косозубое |
Загрузка ...
|
|
| 130 | 1308.304.087 | SLIDING SLEEVE |
Загрузка ...
|
|
| 140 | 1347.304.047 | Корпус муфты синхронизатора |
Загрузка ...
|
|
| 150 | 0735.330.684 | Подшипник шариковый |
Загрузка ...
|
|
| 170 | 1347.304.046 | Пластина защитная |
Загрузка ...
|
|
| 190 | 1347.304.030 | Фланец вала отбора мощности |
Загрузка ...
|
|
| 200 | 0636.100.541 | HEXAGON BOLT |
Загрузка ...
|
|
| 200 | 0730.112.181 | Шайба |
Загрузка ...
|
|
| 250 | 0735.321.529 | NEEDLE CAGE |
Загрузка ...
|
|
| 260 | 1347.304.037 | Колесо косозубое |
Загрузка ...
|
|
| 270 | 1290.304.509 | Корпус муфты синхронизатора |
Загрузка ...
|
|
| 280 | 1347.204.001 | Синхронизатор |
Загрузка ...
|
|
| 280.10 | 1290.304.618 | Корпус синхронизато ра |
Загрузка ...
|
|
| 280.20 | 1317.304.157 | Муфта скользящая |
Загрузка ...
|
|
| 280.20 | 1317.304.125 | Муфта скользящая |
Загрузка ...
|
|
| 280.30 | 1317.304.114 | Кольцо блокирующее синхронизатора делит. |
Загрузка ...
|
|
| 280.40 | 1317.304.081 | PRESSURE PIECE |
Загрузка ...
|
|
| 280.60 | 0732.042.510 | COMPRSPRING |
Загрузка ...
|
|
| 290 | 0730.300.194 | Стопорное кольцо |
Загрузка ...
|
|
| 300 | 1290.304.508 | Корпус муфты синхронизатора |
Загрузка ...
|
|
| 310 | 0735.321.528 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 320 | 1347.304.036 | Колесо косозубое |
Загрузка ...
|
|
| 340 | 0730.300.994 | Кольцо пружинное стопорное |
Загрузка ...
|
|
| 350 | 0735.321.527 | Сепаратор подшипника игольчатого |
Загрузка ...
|
|
| 360 | 1347.304.002 | Колесо косозубое |
Загрузка ...
|
|
| 370 | 1290.304.482 | Корпус муфты синхронизатора |
Загрузка ...
|
|
| 380 | 1346.204.004 | SYNCHRONIZER |
Загрузка ...
|
|
| 380.10 | 1346.304.118 | SYNCHROBODY |
Загрузка ...
|
|
| 380.20 | 1333.304.061 | SLIDING SLEEVE |
Загрузка ...
|
|
| 380.30 | 1317.304.150 | SYNCHRORING |
Загрузка ...
|
|
| 380.40 | 1317.304.081 | PRESSURE PIECE |
Загрузка ...
|
|
| 380.60 | 0732.042.510 | COMPRSPRING |
Загрузка ...
|
|
| 390 | 0630.531.050 | RETAINING RING |
Загрузка ...
|
|
| 400 | 0735.295.119 | Кольцо внутреннее |
Загрузка ...
|
|
| 410 | NEEDLECAGE | Needle cage |
Загрузка ...
|
|
| 430 | 0630.513.070 | SNAP RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
