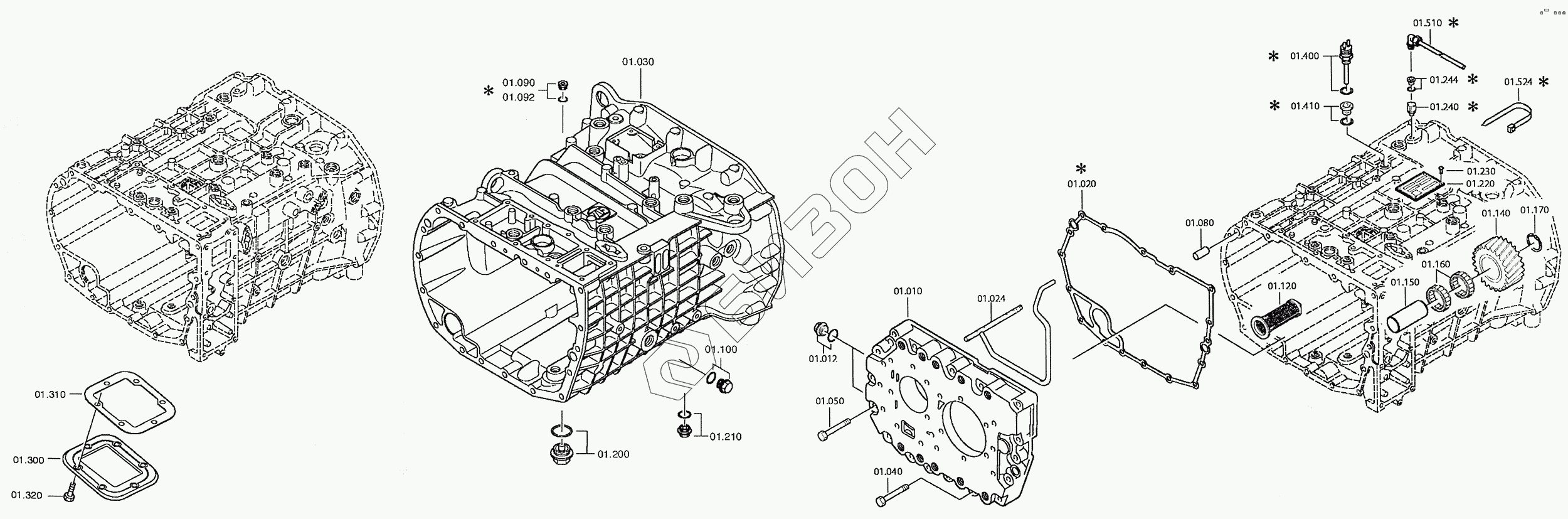

Графический каталог запасных частей к технике: ZF КПП ZF 9S1310 TO. Картер коробки передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
10
12
12
12
20
24
30
40
40
50
50
80
90
90
90
100
100
100
120
140
150
160
170
200
200
200
210
210
210
220
220
220
230
240
240
300
310
320
320
Позиция на иллюстрации Заводской номер детали Название детали Цена
10 1324.301.119 Картер
Загрузка ...
12 ПробкаМ16x1.5 Пробка
Загрузка ...
12 0636.304.048 Пробка
Загрузка ...
12 0634.801.044 Уплотнительное кольцо
Загрузка ...
20 0501.321.065 Прокладка уплотнительная
Загрузка ...
24 1324.201.019 Трубка
Загрузка ...
30 1324.201.041 Картер
Загрузка ...
40 БолтМ10x70 Болт 6-гранный
Загрузка ...
40 0736.010.180 Болт 6-гранный
Загрузка ...
50 БолтМ10x70 Болт 6-гранный
Загрузка ...
50 0736.010.180 Болт 6-гранный
Загрузка ...
80 0631.306.229 CYLINDRICAL PIN
Загрузка ...
90 ПробкаМ18x1,5 Пробка
Загрузка ...
90 0636.302.021 Пробка с резьбой
Загрузка ...
90 0634.801.062 SEALING RING
Загрузка ...
100 ПробкаМ24x1,5 Пробка
Загрузка ...
100 0636.304.049 Пробка
Загрузка ...
100 0730.008.637 SEALING RING
Загрузка ...
120 0501.318.802 Сетка
Загрузка ...
140 1304.305.045 Шестерня заднего хода
Загрузка ...
150 1304.305.030 Болт
Загрузка ...
160 0750.115.974 Сепаратор
Загрузка ...
170 0630.502.022 RETAINING RING
Загрузка ...
200 ПробкаM38x1,5 Пробка
Загрузка ...
200 0634.801.321 Уплотнительное кольцо
Загрузка ...
200 0736.305.052 Пробка
Загрузка ...
210 ПробкаМ24x1,5 Пробка
Загрузка ...
210 0636.304.049 Пробка
Загрузка ...
210 0730.008.637 SEALING RING
Загрузка ...
220 Табличка Зав. табличка
Загрузка ...
220 0730.365.241 Зав .табличка
Загрузка ...
220 0730.365.246 Зав. табличка
Загрузка ...
230 0731.101.049 Заклепка глухая
Загрузка ...
240 СапунM10x1KEG Сапун
Загрузка ...
240 0501.202.797 BREATHER
Загрузка ...
300 1304.301.318 Крышка
Загрузка ...
310 1290.301.140 GASKET
Загрузка ...
320 БолтМ10ч22 Болт 6-гранный
Загрузка ...
320 0636.015.387 Болт 6-гранный
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
