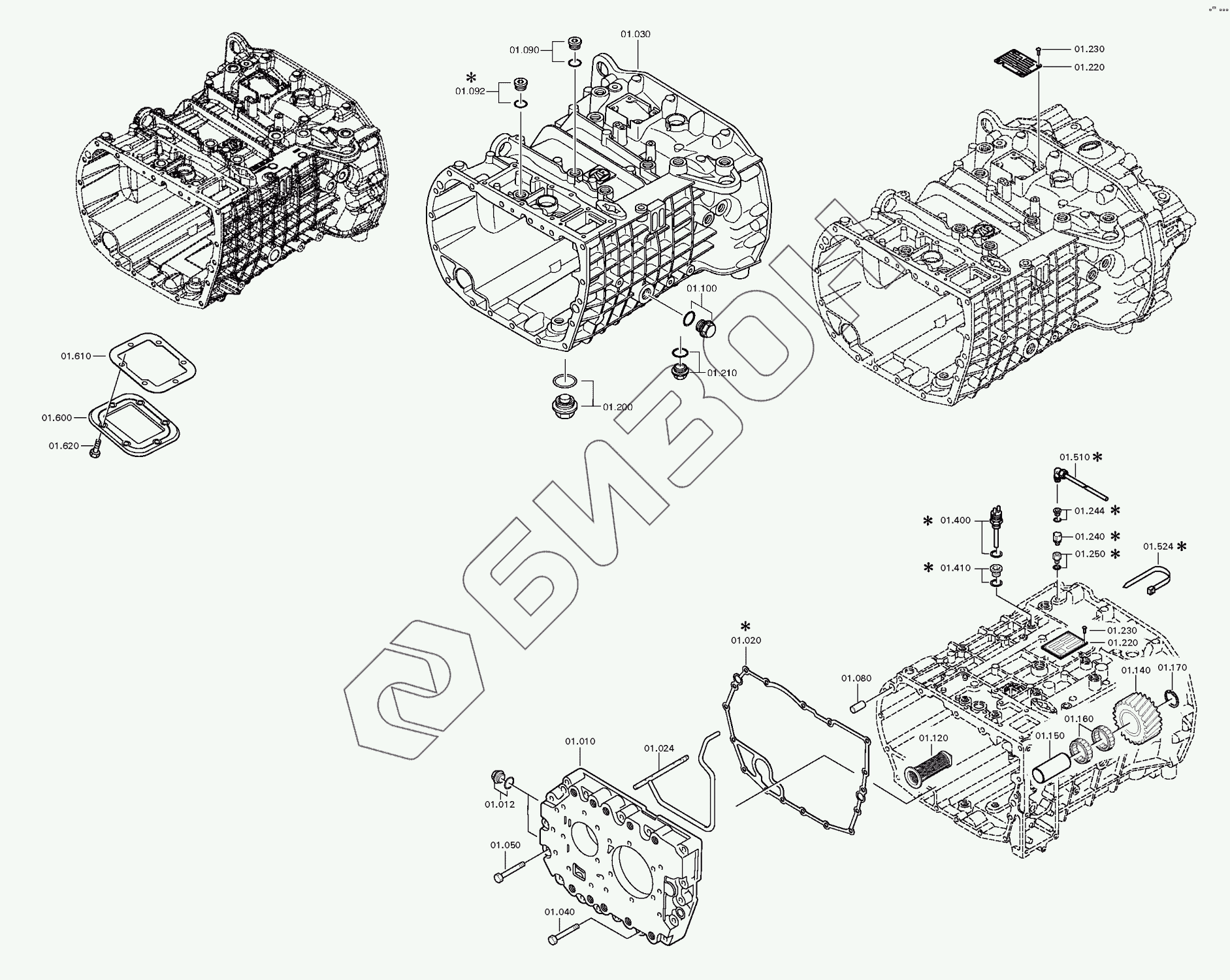

Графический каталог запасных частей к технике: ZF КПП ZF 9S1315 TO. Картер КП

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
10
12
12
12
20
24
30
40
50
80
90
90
90
100
100
100
120
140
150
160
170
200
200
200
210
210
210
220
220
220
220
220
220
220
220
220
230
230
240
600
610
620
Позиция на иллюстрации Заводской номер детали Название детали Цена
10 1324.301.169 Корпус I
Загрузка ...
12 0636.100.794 SCREW PLUG
Загрузка ...
12 0634.801.044 Уплотнительное кольцо
Загрузка ...
20 0501.321.065 Прокладка уплотнительная
Загрузка ...
24 1324.201.087 Труба
Загрузка ...
30 1324.201.041 Картер
Загрузка ...
40 0736.300.123 HEXAGON BOLT
Загрузка ...
50 0736.300.123 HEXAGON BOLT
Загрузка ...
80 0631.306.229 CYLINDRICAL PIN
Загрузка ...
90 0634.801.062 SEALING RING
Загрузка ...
90 0636.100.791 SCREW PLUG
Загрузка ...
100 0636.304.088 SCREW PLUG
Загрузка ...
100 0730.008.637 SEALING RING
Загрузка ...
120 0501.318.802 Сетка
Загрузка ...
140 1324.305.001 REVERSE IDLER GEAR
Загрузка ...
150 1304.305.030 Болт
Загрузка ...
160 0750.115.974 Сепаратор
Загрузка ...
170 0630.502.022 RETAINING RING
Загрузка ...
200 0736.300.272 SCREW PLUG
Загрузка ...
200 0634.801.321 Уплотнительное кольцо
Загрузка ...
210 0636.304.088 SCREW PLUG
Загрузка ...
210 0730.008.637 SEALING RING
Загрузка ...
220 0730.365.257 Type plate
Загрузка ...
220 0730.365.259 Type plate
Загрузка ...
220 0730.301.301 Табличка фирменная
Загрузка ...
220 0730.365.271 Type plate
Загрузка ...
220 0730.300.258 Type plate
Загрузка ...
220 0730.365.246 Зав. табличка
Загрузка ...
220 0730.365.241 Зав .табличка
Загрузка ...
230 0731.300.027 BLIND RIVET
Загрузка ...
240 0501.335.819 Plug-in coupling
Загрузка ...
340 0637.510.037 Пробка
Загрузка ...
350 0637.510.037 Пробка
Загрузка ...
514 1315.201.215 Трубка
Загрузка ...
600 1324.301.165 COVER
Загрузка ...
610 1290.301.140 GASKET
Загрузка ...
620 0636.016.403 HEXAGON BOLT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
