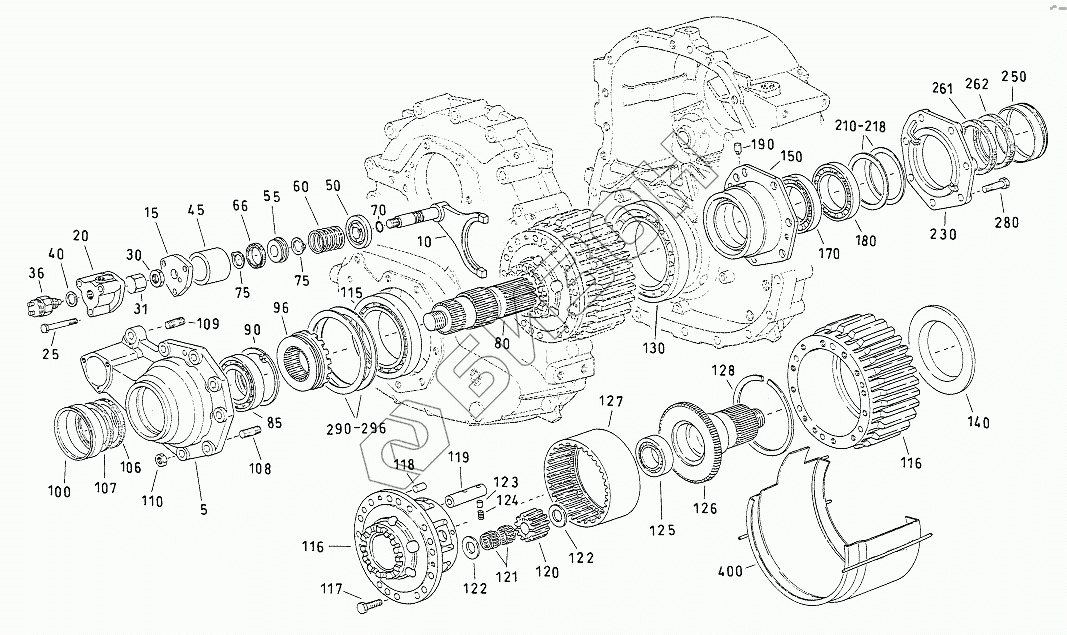

Графический каталог запасных частей к технике: ZF VG-1600-300. OUTPUT SHAFT, BEARING COVER
5
10
15
20
25
30
31
36
40
45
50
55
60
66
70
75
75
80
85
90
96
100
106
107
108
109
110
115
116
116
117
118
119
120
121
122
122
123
124
125
126
127
128
130
140
150
170
180
190
210
212
214
216
218
218
230
250
261
262
280
290
291
292
293
294
295
296
400
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 5 | 199118250222 | Bearing housing |
Загрузка ...
|
|
| 10 | 199118250127 | Shift fork |
Загрузка ...
|
|
| 15 | 199118250094 | Cover |
Загрузка ...
|
|
| 20 | 199118250251 | Cover |
Загрузка ...
|
|
| 25 | 190003800467 | Hex head bolt |
Загрузка ...
|
|
| 30 | 190003871545 | Hexagon nut |
Загрузка ...
|
|
| 31 | 199118250250 | Plain nut |
Загрузка ...
|
|
| 36 | 171200710001 | Pressure switch |
Загрузка ...
|
|
| 40 | 190003098020 | Sealing ring |
Загрузка ...
|
|
| 45 | 199014250122 | Bush |
Загрузка ...
|
|
| 50 | 199014250123 | Washer |
Загрузка ...
|
|
| 55 | 199014250124 | Piston |
Загрузка ...
|
|
| 60 | 1-99-976-003 | Pressure ring |
Загрузка ...
|
|
| 66 | 1-99-965-021 | Sealing cup |
Загрузка ...
|
|
| 70 | 1306A 010019 | O-ring |
Загрузка ...
|
|
| 75 | 190003933076 | Retaining ring |
Загрузка ...
|
|
| 80 | 199118250120 | Output shaft |
Загрузка ...
|
|
| 85 | 190003310018 | Grove ball bearing |
Загрузка ...
|
|
| 90 | 190003934520 | Retaining ring |
Загрузка ...
|
|
| 96 | 199118250345 | Shifting sleeve |
Загрузка ...
|
|
| 100 | 199118250601 | Sealing pot |
Загрузка ...
|
|
| 106 | 190003070026 | Radial realing ring |
Загрузка ...
|
|
| 107 | 190003078772 | Radial realing ring |
Загрузка ...
|
|
| 108 | 190003813655 | Stud bolt |
Загрузка ...
|
|
| 109 | 190003813638 | Stud bolt |
Загрузка ...
|
|
| 110 | 190003871319 | Hexagon nut |
Загрузка ...
|
|
| 115 | 190003320070 | Roller bearing |
Загрузка ...
|
|
| 116 | 171600220055 | Drive gear |
Загрузка ...
|
|
| 117 | 190003800025 | Hex head bolt |
Загрузка ...
|
|
| 118 | 179200250035 | Bolt |
Загрузка ...
|
|
| 119 | 199118250289 | Planetary bolt |
Загрузка ...
|
|
| 120 | 199118250125 | Planetary gear |
Загрузка ...
|
|
| 121 | 199118250178 | Needle bearing |
Загрузка ...
|
|
| 122 | 199118250160 | Thrust washer |
Загрузка ...
|
|
| 123 | 190003901309 | Cylinder pin |
Загрузка ...
|
|
| 124 | 199118250159 | Pressure spring |
Загрузка ...
|
|
| 125 | 199118250175 | Roller bearing |
Загрузка ...
|
|
| 126 | 199118250121 | Output shaft |
Загрузка ...
|
|
| 127 | 199118250126 | Hollow gear |
Загрузка ...
|
|
| 128 | 1-99-917-003 | Retaining ring |
Загрузка ...
|
|
| 130 | 199118250253 | Roller bearing |
Загрузка ...
|
|
| 140 | 199118250254 | Baffle washer |
Загрузка ...
|
|
| 150 | 199118250252 | Bearing support |
Загрузка ...
|
|
| 170 | 199118250176 | 4-point bearing |
Загрузка ...
|
|
| 180 | 190003320067 | Roller bearing |
Загрузка ...
|
|
| 190 | 199118250157 | Locking bolt |
Загрузка ...
|
|
| 210 | 199118250304 | Shim |
Загрузка ...
|
|
| 212 | 199118250305 | Shim |
Загрузка ...
|
|
| 214 | 199118250306 | Shim |
Загрузка ...
|
|
| 216 | 199118250307 | Shim |
Загрузка ...
|
|
| 218 | 199118250308 | Shim |
Загрузка ...
|
|
| 230 | 199118250224 | Bearing cover |
Загрузка ...
|
|
| 250 | 199118250602 | Sealing pot |
Загрузка ...
|
|
| 261 | 190003070039 | Radial sealing ring |
Загрузка ...
|
|
| 262 | 190003070068 | Radial sealing ring |
Загрузка ...
|
|
| 280 | 190003802642 | Hex head bolt |
Загрузка ...
|
|
| 290 | 199118250364 | Shim |
Загрузка ...
|
|
| 291 | 199118250365 | Shim |
Загрузка ...
|
|
| 292 | 199118250366 | Shim |
Загрузка ...
|
|
| 293 | 199118250367 | Shim |
Загрузка ...
|
|
| 294 | 199118250368 | Shim |
Загрузка ...
|
|
| 295 | 199118250369 | Shim |
Загрузка ...
|
|
| 296 | 199118250370 | Shim |
Загрузка ...
|
|
| 297 | 199118250371 | Shim |
Загрузка ...
|
|
| 400 | 171600210019 | Cover plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
