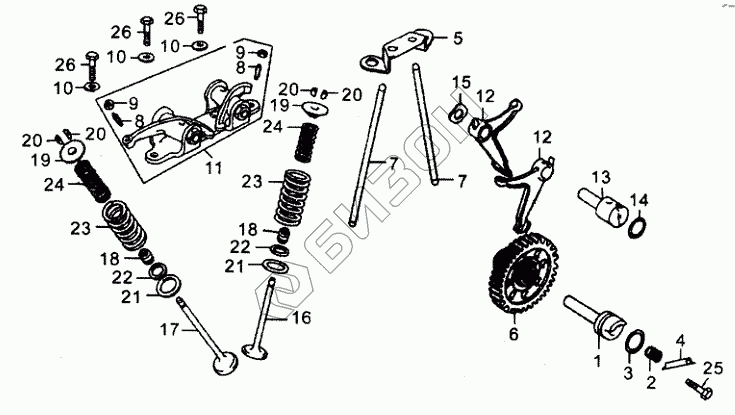

Графический каталог запасных частей к технике: ЗиД Двигатель 163FML-2. Распределительный вал и клапаны
1
2
3
4
5
6
7
7
8
8
9
9
10
10
10
11
12
12
13
14
15
16
17
18
18
19
19
20
20
20
20
21
21
22
22
23
23
24
24
25
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 14132 | Ось ведомой шестерни |
Загрузка ...
|
|
| 2 | 14134/156FMI-2 | Пружина |
Загрузка ...
|
|
| 3 | 14136/156FMI-2 | Кольцо резиновое |
Загрузка ...
|
|
| 4 | 11137/156FMI-2 | Стопор распределительного вала |
Загрузка ...
|
|
| 5 | 11261/156FMI-2 | Опора штанги толкателя |
Загрузка ...
|
|
| 6 | 11220/156FMI-2 | Ведомая распределительная шестерня в комплекте с кулачками |
Загрузка ...
|
|
| 7 | 11250 | Штанга толкателя |
Загрузка ...
|
|
| 8 | 14415/156FMI-2 | Регулировочный винт клапанного зазора |
Загрузка ...
|
|
| 9 | 14416/156FMI-2 | Регулировочная гайка клапанного зазора |
Загрузка ...
|
|
| 10 | 14425/156FMI-2 | Шайба |
Загрузка ...
|
|
| 11 | 14440/156FMI-2 | Опора клапанного коромысла |
Загрузка ...
|
|
| 12 | 14451/156FMI-2 | Нижнее клапанное коромысло |
Загрузка ...
|
|
| 13 | 14452/156FMI-2 | Вал нижнего клапанного коромысла |
Загрузка ...
|
|
| 14 | 14453/156FMI-2 | Уплотнительное кольцо |
Загрузка ...
|
|
| 15 | 14454/156FMI-2 | Шайба |
Загрузка ...
|
|
| 16 | 14710/163FML-2 | Впускной клапан |
Загрузка ...
|
|
| 17 | 14720/163FML-2 | Выпускной клапан |
Загрузка ...
|
|
| 18 | 14730/156FMI-2 | Сальник стержня клапана |
Загрузка ...
|
|
| 19 | 14751/156FMI-2 | Седло пружины |
Загрузка ...
|
|
| 20 | 14752/156FMI-2 | Скоба клапана |
Загрузка ...
|
|
| 21 | 14753/156FMI-2 | Седло пружины внешнее |
Загрузка ...
|
|
| 22 | 14754/156FMI-2 | Седло пружины внутреннее |
Загрузка ...
|
|
| 23 | 14755/156FMI-2 | Пружина клапана наружная |
Загрузка ...
|
|
| 24 | 14756/156FMI-2 | Пружина клапана внутренняя |
Загрузка ...
|
|
| 25 | GB/T5783-2000 | Болт М6х16 |
Загрузка ...
|
|
| 26 | GB/T5783-2000 | Болт М6х16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
